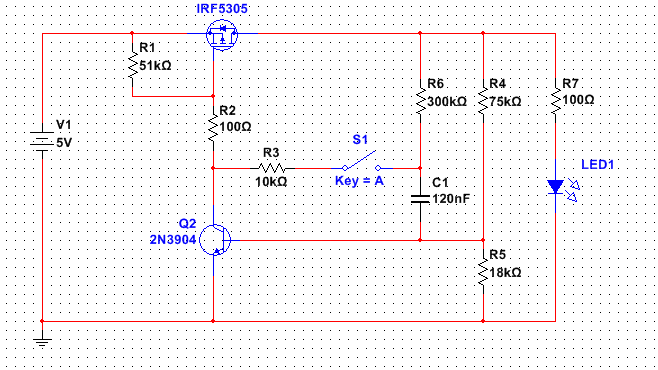

电路原理分析:
电路上电后,由于 IRF5305 (P 型 MOSFET) 栅极经 R1 上拉,处于高电位, IRF5305 处于截止状态,当按下轻触开关 S1, 5V 电源经 R1, R2, R3, C1 与 R5 分压得到一个能使 Q2 导通的电压, Q2 一导通, Q2 集电极电压拉低, IRF5305 栅极电压也变低, IRF5305 导通, 电压经 R4, R5 分压给 Q2 基极,维持 Q2 的导通, 如此整个电路通电工作.
工作之后, 再按一下轻触开关 S1, Q2 基极电压瞬速通过 C1 , Q2 集电极 进行放电, Q2 基极由于没有了偏置电压截止, Q2 截止, IRF5305 栅极电位上升为高电平, IRF5305 也截止, 电路断电.
最后附上 Multisim 14 仿真文件:
电路仿真文件下载
粗略分析,欢迎大家讨论,后续用万能板手搭电路实测.

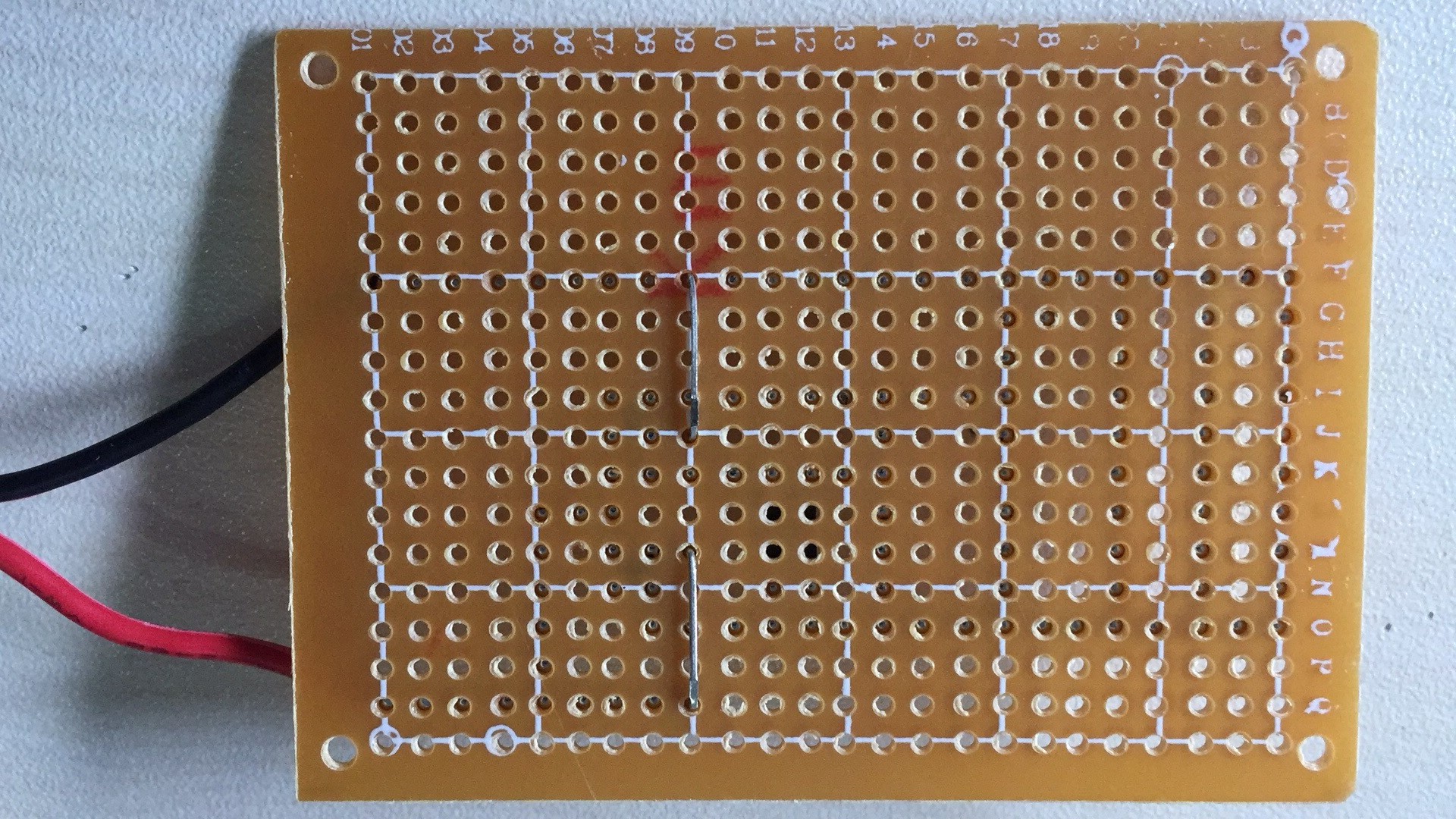

正面

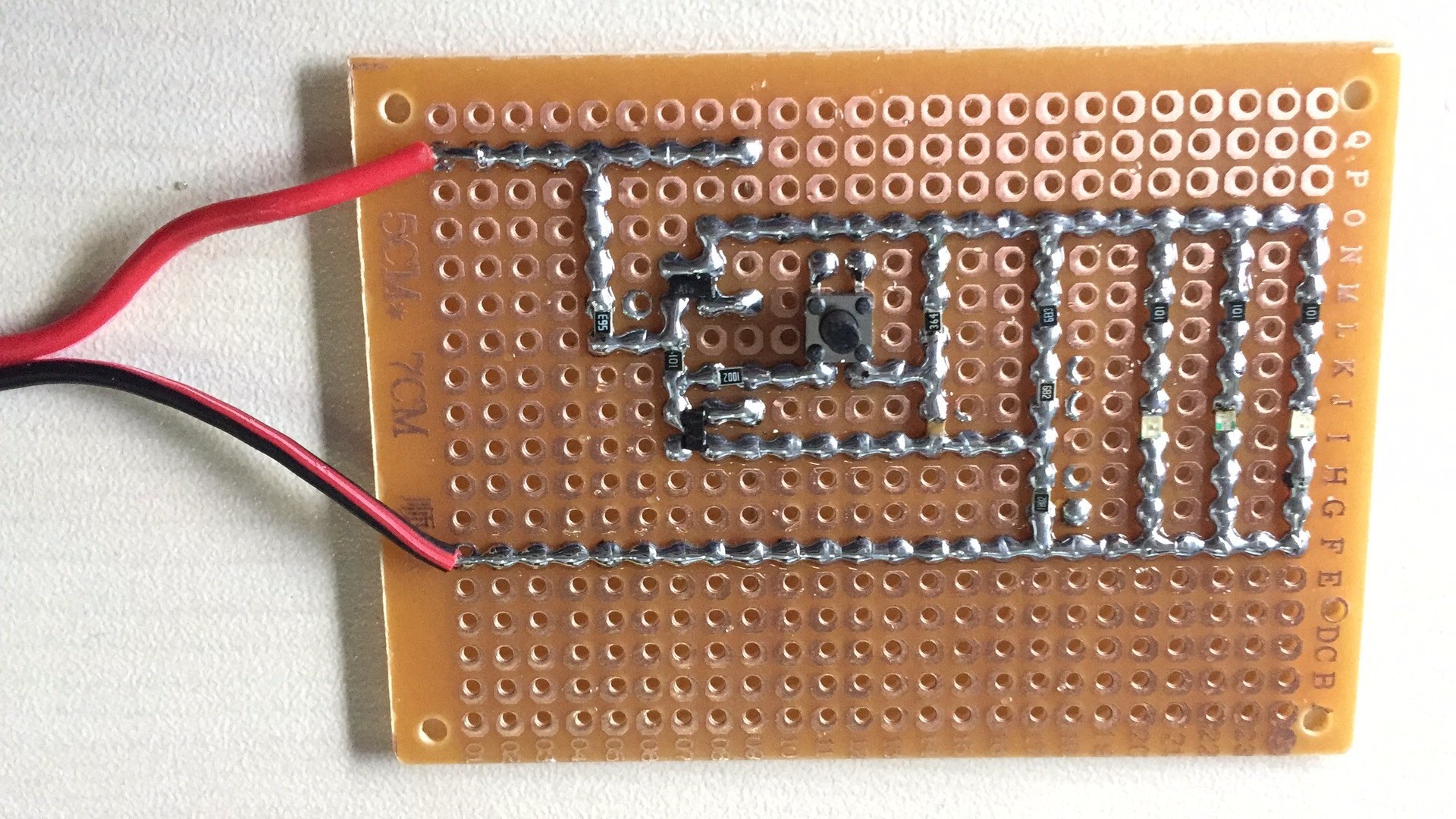

反面

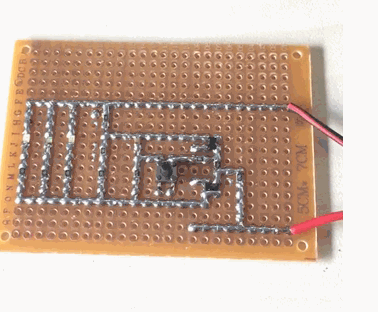

测试动图
