布局模式 ：GridBagConstraints布局，先发一个实例：

gridx = 2;
// X2

gridy = 0;
// Y0

gridwidth = 1;
// 横占一个单元格

gridheight = 1;
// 列占一个单元格

weightx = 0.0;
// 当窗口放大时，长度不变

weighty = 0.0;
// 当窗口放大时，高度不变

anchor = GridBagConstraints.NORTH;
// 当组件没有空间大时，使组件处在北部

fill = GridBagConstraints.BOTH;
// 当格子有剩余空间时，填充空间

insert = new Insets(0, 0, 0, 0);
// 组件彼此的间距

ipadx = 0;
// 组件内部填充空间，即给组件的最小宽度添加多大的空间

ipady = 0;
// 组件内部填充空间，即给组件的最小高度添加多大的空间


new GridBagConstraints(
gridx, gridy, gridwidth, gridheight, weightx, weighty, anchor, fill, insert, ipadx, ipady);

GridBagLayout之变态玩法：

很多人抱怨GridBagLayout没有XYLayout布局灵活,但是做为一个专业程序，所有组件必须随着窗口大小改变而改变。其次，当仅仅简单使用XYLayout时，需要包含一个大库，对于一些场合这些多余的类超出了可接受范围（例如Applet应用）

拿一个比较简单的界面来作介绍

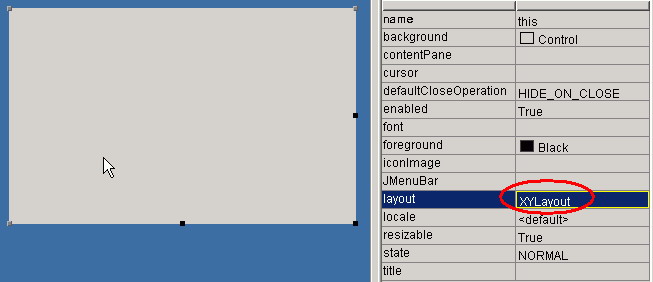

1。首先建立一个JFrame，设定它的Layout为XYLayout

2。在其上堆上控件，对齐好位置，否则转换时会有较大调整

3。完成创建控件后，设置Layout为GridBagLayout，这时所有控件基本保持原位，待下一步做精细调整

4。选择一个控件，点击右边属性栏的”constraints” 对应的调整按钮，弹出最重要的属性调整界面

5。将所有边界和空白去掉，同时Grid大小也暂时去掉，因为这些边距会影响我们的调整

6。设置需要扩展的行和列

7。粗轮廓完成后，可以设置组件边距进行精细调整了

8。精细调整完成，运行调试

以下是GridBagLayout的详解：

虽说GridBagLayout和GridLayout只有一点差别，它

的作用却是出奇的大。这是因为GridBagLayout一改其他的外观管理器的死板

模样，具有很多的灵活性。它不再像其他的外观管理器那样，使得各个组件

的大小都一样。 GridBagLayout通过类GridBagConstraints的帮助，按照

设计的意图，改变组件的大小，把它们摆在设计者希望摆放的位置上。

在GridBagLayout中，每个组件都有一个GridBagConstraints

对象来给出它的大小和摆放位置。我们在使用GridBagLayout的时候，最重

要的就是学会使用这个类GridBagConstraints的使用方法，学会如何设置组

件的大小、位置等限制条件。

我们先看一个用GridBagLayout外观管理器生成的窗口

图14.8程序14.5的执行结果

这个窗口里面的几个按钮有的大、有的小，其大小、位

置均不同，没有一定的规律可循，这即是发挥了GridBagLayout外观管理器

的灵活性。生成此窗口的程序为：

程序14.5

　　importjava.awt.*;

　　　　　　//输入所有的java.awt 类

　　publicclasswindow7extendsjava.applet.Applet

　　{

　　　publicvoidinit() {

　　　　resize(300,100);//设置窗口的大小

　　　　GridBagConstraintsgbc=new GridBagConstraints(

);//使用类GridBagConstriants

　　　　setLayout(newGridBagLayout());//设定外观

管理器为 GridBagLayout外观管理器

　　　　gbc.fill =GridBagConstraints.BOTH;//★

所有的按钮都会把分配的剩余空间填满

　　　　gbc.gridwidth=1;//★设置第一个按钮的大

小

　　　　gbc.gridheight=1;// ★

　　　　ButtonButton1=newButton(“东 “);

　　　　((GridBagLayout)getLayout( )).setConstraints(Button1,gbc);

　　　　 add(Button1);

　　　　gbc.gridwidth= GridBagConstraints.REMAINDER;

//★第二个按钮填满整行空间

　　　　ButtonButton2=newButton(“西 “);

　　　　((GridBagLayout)getLayout( )).setConstraints(Button2,gbc);

　　　　 add(Button2);

　　　　gbc.gridheight=4;//设置第三个按钮的大

小

　　　　gbc.gridwidth= 1;

　　　　ButtonButton3=newButton(“南 “);

　　　　((GridBagLayout)getLayout( )).setConstraints(Button3,gbc);

　　　　 add(Button3);

　　　　gbc.gridheight=2;//设置第四个按钮的大

小

　　　　gbc.gridwidth= 2;//GridBagConstraints.REMAINDER;

　　　　 ButtonButton4=newButton(“北”);

　　　　 ((GridBagLayout)getLayout( )).setConstraints(Button4,gbc);

　　　　 add(Button4);

　　　　gbc.gridwidth= GridBagConstraints.REMAINDER;

　　　　Button Button5=newButton(“中”);

　　　　 ((GridBagLayout)getLayout( )).setConstraints(Button5,gbc);

　　　　 add(Button5);

　　　　gbc.insets=new Insets(5,6,7,8);//★设置第五个按钮的位置

　　　　ButtonButton6=newButton(“好酒在张弓”);

　　　　((GridBagLayout)getLayout( )).setConstraints(Button6,gbc);

　　　　 add(Button6);

　　　　　　　　　　 }

　　}

　　★注释：程序14.5里面有星号的语句都将做详细的解释

下面就详细地解释一下程序14.5，通过对这个小程序的分析可以从中了解GridBagLayout外观管理器的工作原理和工作方法。

　　GridBagLayout外观管理器实际上是根据类GridBagConstraints所给

出的条件限制以及组件本身的一向特性条件（例如每个组件程序允许的最小

尺寸），来决定各个组件的外观的。

让我们把程序14.5之中出现的新鲜的语句一条一条地看个明白吧：

1.gbc.fill=GridBagConstraints.BOTH;

每个组件有一定的原始大小，例如在类FlowLayout外

观管理器的管理之下显示的就都是组件的本身原始大小。如果我们分配给一

个组件的空间比它原本所需要的空间大时，就需要一定的方式方法来决定如

何处理这一部分多余的空间。这时就用到了fill值。Java根据人们给这个

fill设定的值来决定如何处理比组件原始空间大的那部分空间。

fill可以取四种不同的值，它们分别代表了四种不同

的剩余空间处理方式：

GridBagConstraints.NONE

　　不必理睬剩余空间的存在，让它空着好了。

GridBagConstraints.BOTH

　　不让一点剩余空间存在，改变组件的大小，让它填

满分配给它的整个空间。

GridBagConstraints.HORIZONTAL

　　调整组件的大小，把水平方向的空间填满。

GridBagConstraints.VERTICAL

　　调整组件的大小，把垂直方向的空间填满，让水平

方向的空间空着吧。

2.gbc.gridwidth=1;和 gbc.gridheight=1;

这两句话像是一对孪生兄弟，应该同时给以同样的重视

。它们一个负责组件的水平宽度（gridwidth），一个负责组件的垂直高度

（gridheight ）。由此我们可以知道，组件的大小是可以变化的。

组件的形状是不能改变的，永远是矩形的。

　　好了，这两条语句的意义很简单，就讲到这里吧。

　　喂！等一等，我看到下面有一条语句是：

　　　　gbc.gridwidth= GridBagConstraints.REMAINDER;

这是什么意思？

怎么gridwidth的值不是一个数，而是“ GridBagConstraints.REMAINDER

”？

原来，这是Java精心为大家设计的一个特别有用的变

量，使用它就可以通知外观管理器让组件占据本行的所有剩余空间，而不必

去计算宽度值是多少，很自动化。

3.gbc.insets=newInsets(5,6,7,8);

这条语句里面提到了两个拼写几乎完全相同的词：insets

和 Insets，虽然只相差一个字母：一个是大写I，一个是小写i，但是它

们代表的意义可大不相同。

Insets是AWT里面一个类的名字，代表着类Insets，它的用途是用来定义组件容器周围的空间大小，其中带有四个参数：

Insets(第一个参数，第二个参数，第三个参数，第

四个参数 )

第一个参数代表距上面有几个点的空白，第二个参数代

表距左边有几个点的空白，第三个参数代表距下边有几个点的空白区域，第

四个参数代表距右边留几个点的空白区域。

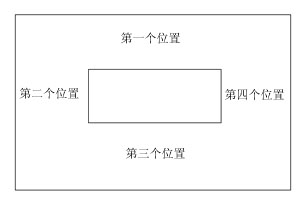

　　形象一点的表示如图 14.9：

insets是类GridBagConstraints的一个限定条件。

insets和Insets既然起的名字相同，两者之间也一

定有相同之处，它们的相似之处就在于它们的用法和用途。insets用来设置

一个组件和其他的组件之间的距离的。所以在上面程序里的按钮和其他的按

钮不同，它和其他的按钮之间都有一定的距离，而不是和其他的按钮挨在一

起。

总之，使用外观管理器给我们带来了许多的方便之处，

使得我们可以轻轻松松地完成各种窗口的外观处理工作。

使用外观管理器除了使得程序设计变得方便以外，还

使得程序变得容易在各种不同的窗口环境下运行，从而协助实现了Java的多

平台之梦。

　　　　小结：

学会使用各种各样的外观管理器会带来事半功倍的编

程效果。

这一章里新学习的类有：

BorderLayout，CardLayout，FlowLayout，GridLayot

，ridBagLayout，GridBagConstraints和Insets。

类GridBagLayout生成的外观管理器是最具有灵活性

的外观管理器。

类GridBagLayout需要通过类GridBagconstraints

来实现对程序窗口外观的管理。
