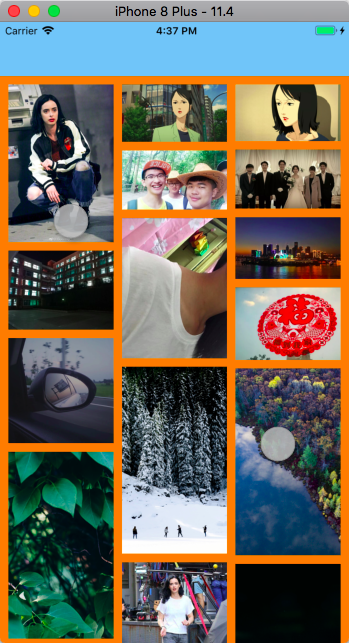

一、先来看看最终的效果吧

二、创建UI

     1.首先我们在viewcontroller中创建一个UICollectionView.

//主控制器中
#import "ViewController.h"
#import "WaterFallCollectionViewCell.h"
#import "WaterfallFlowLayout.h"

static const NSInteger imageCount = 18;//图片的数量
static NSString * identifier = @"cellID";//重用机制

@interface ViewController ()<UICollectionViewDelegate,UICollectionViewDataSource,UICollectionViewDelegateFlowLayout>
//定义一个数组用来装图片
@property (nonatomic,strong)NSArray * imageArray;
//定义一个collctionView
@property (nonatomic,strong)UICollectionView * colletionView;
@end

@implementation ViewController
#pragma mark - 懒加载
-(NSArray *)imageArray{
    if (!_imageArray) {
        NSMutableArray * tempArray = [NSMutableArray array];
        for (int i = 0; i < imageCount; i++) {
            UIImage * image = [UIImage imageNamed:[NSString stringWithFormat:@"image%d",i+1]];
            [tempArray addObject:image];
        }
        _imageArray = tempArray;
    }
    return _imageArray;
}


- (void)viewDidLoad {
    [super viewDidLoad];
    //首先创建一个布局对象，这个对象的是自己写的布局类的对象
    WaterfallFlowLayout * layout = [[WaterfallFlowLayout alloc]init] ;
    self.colletionView = [[UICollectionView alloc]initWithFrame:[UIScreen mainScreen].bounds collectionViewLayout:layout];
    self.colletionView.backgroundColor = [UIColor orangeColor];
    //两个代理的设置，代理一般就是控制器
    self.colletionView.delegate = self;
    self.colletionView.dataSource = self;
    //注册cell，以便重用，tableview中不用注册，但是collectionview中需要注册
    //这里注册的类应该是自己所使用的cell的类，就是自定义的或者系统提供的
    [self.colletionView registerClass:[WaterFallCollectionViewCell class] forCellWithReuseIdentifier:identifier];
    [self.view addSubview:self.colletionView];
}

Jetbrains全家桶1年46，售后保障稳定

我们将collectionview定义为一个属性变量，并在viewDidLoad中对其进行设置：首先我们创建了一个布局对象(layout)，类型是我们自己定义的布局类(WaterfallFlowLayout),接着我们又对属性变量collectionview进行了创建，设置了他的frame。然后就是对其代理的设置，collectionview的代理有三个，除了和tableview相同的代理和数据源之外，还有一个布局的代理(UICollectionViewDelegateFlowLayout),这里只设置了两个代理，就是数据源和处理事件的代理。这里需要注意的是tableview的重用机制不需要注册，但是collectionview必须要注册，注册的类是自己定义的cell的类(WaterFallCollectionViewCell)，然后再跟上标识。值得一提的是collectionview只能采用重用的方式来加载cell。

     2.实现数据源方法

#pragma mark - 设置数据源
- (NSInteger)collectionView:(UICollectionView *)collectionView numberOfItemsInSection:(NSInteger)section{
    return self.imageArray.count;
}

//collectionview的重用和tableview不同，后者可以不用重用，但是前者必须使用重用机制
- (UICollectionViewCell *)collectionView:(UICollectionView *)collectionView cellForItemAtIndexPath:(NSIndexPath *)indexPath{
    WaterFallCollectionViewCell * cell = [collectionView dequeueReusableCellWithReuseIdentifier:identifier forIndexPath:indexPath];
    cell.image = [self.imageArray objectAtIndex:indexPath.item];
    return cell;
}

我们这里只有一个段，所以直接返回图片数组的数量就可以了，然后我们又重写了cellForItemAtIndexPath方法，在这个方法里面我们创建了一个自定义的cell (WaterFallCollectionViewCell) ,我们在自定义这个类的时候，给了cell一个属性image，设置好之后，我们就将它返回给代理。

     3.设置每一个item的size

#pragma mark - item的size
-(CGSize)collectionView:(UICollectionView *)collectionView layout:(UICollectionViewLayout *)collectionViewLayout sizeForItemAtIndexPath:(NSIndexPath *)indexPath{
    UIImage * image = [self.imageArray objectAtIndex:indexPath.item];
    CGSize newSize = [self imageNewSizeWitholdWidth:image.size.width andoldHeight:image.size.height];
    return newSize;
}

#pragma mark - 图片压缩后的新的高度
-(CGSize)imageNewSizeWitholdWidth:(CGFloat)width andoldHeight:(CGFloat)height{
    /*
     图片高度/图片宽度 = 压缩后图片高度/压缩后图片宽度 图片的宽高比不变
     （我们规定压缩后图片宽度是固定的）
     */
    CGFloat newWidth = (self.colletionView.bounds.size.width - kColSpacing*(columnCount + 1))/columnCount;
    CGFloat newHeight = height/width * newWidth;
    return CGSizeMake(newWidth, newHeight);
}

由于我们要展示的是图片，所以非常关心图片压缩后的宽高比。第一个方法是用来返回item的size的,它是UICollectionViewDelegateFlowLayout的可选方法，它里面有一个我们自己定义的 imageNewSizeWitholdWidth 的方法，我们用这个方法来对图片按照我们的想法进行压缩，具体公式在代码的注释块中。基本思想就是保持宽高比不变。方法中定义的一些如  kcolspacing,columncount 等常量在后面介绍。

三、创建WaterfallFlowLayout类(创建布局类)

     1.设置一些常量

#import <UIKit/UIKit.h>
static CGFloat kColSpacing = 10;//列与列之间的间隔
static CGFloat const  columnCount = 3;//列的个数
static UIEdgeInsets edgeInsets = {10,10,10,10};//内边距的集合，依次是上，左，下，右(逆时针)
@interface WaterfallFlowLayout : UICollectionViewFlowLayout

@end

可以从上面的代码中看到，我们自定义的布局类是继承于流式布局类的。

     2.属性变量的声明

#import "WaterfallFlowLayout.h"

@interface WaterfallFlowLayout()
@property (nonatomic,assign)id<UICollectionViewDelegateFlowLayout> delegate;
@property (nonatomic,strong)NSMutableArray * columnHeightArray;//存放列高度的数组，用于后面比较从最小列开始排
@property (nonatomic,strong)NSMutableDictionary * cellInfoDic;//用于存放cell位置信息的字典
@property (nonatomic,assign)NSInteger  cellCount;//cell的总个数
@end

在属性变量中我们定义了一个 一个delegate，一个用于存放列高度的数组，一个存放cell位置信息的字典，一个cell的总个数。具体的每个变量的作用在后面会介绍。

     3.布局

#pragma mark - 准备布局
-(void)prepareLayout{
    //准备布局
    [super prepareLayout];
    //初始化列高度的数组
    _columnHeightArray = [NSMutableArray array];
    //初始化cell信息的字典
    _cellInfoDic = [NSMutableDictionary dictionary];
    //设置代理为主控制器，我们的瀑布流是继承于系统的流式布局，而流式布局又继承于collectioinviewlayout,它里面有collectionview
    self.delegate = (id<UICollectionViewDelegateFlowLayout>)self.collectionView.delegate;
    //获取cell的总个数
    _cellCount = [self.collectionView numberOfItemsInSection:0];
    if (_cellCount == 0) {
        return;
    }
    float top = 0;
    for (int i = 0 ; i < columnCount; i++) {
        //先将里面初始化为0，因为开始的时候item距离最上面的距离是0
        [_columnHeightArray addObject:[NSNumber numberWithFloat:top]];
    }
    //循环调用layoutForItemAtIndexPath方法，为每个cell布局，将indexPath传入，作为布局字典的key
    //layoutAttributesForItemAtIndexPath方法的实现，这里用到了一个布局字典，其实就是将每个cell的位置信息与indexPath相对应，将它们放到字典中，方便后面视图的检索
    for (int i = 0; i < _cellCount; i++) {
    [self layoutItemAtIndexPath:[NSIndexPath indexPathForItem:i inSection:0]];
    }
}

我们重写了准备布局的方法，我们在里面设置了这个类的代理是主控制器。如果不设置的话，布局就不能体现出来，就是说最终的界面是显示不出来的，因为没有通过主控制器显示出来。对于高度的数组,我们首先将里面的元素都设置为0,因为在刚开始的时候第一个item距离顶端的距离就是0。然后我们注意到最后调用了一个我们自己写的方法 layoutItemAtIndexPath ，它的实现如下：

#pragma mark - 将各个cell的fream等信息放入字典中
-(void)layoutItemAtIndexPath:(NSIndexPath *)indexPath{
   //通过delegate获取item的大小,之前在主控制器中设置过了,其中layout是uicollectionview类的，所以传自身就可以了
    CGSize itemSize = [self.delegate collectionView:self.collectionView layout:self sizeForItemAtIndexPath:indexPath];
   //然后比较列数组中的列的高度，找出最小高度的列
    float colindex = 0;
    float shorterHeight = [[self.columnHeightArray objectAtIndex:colindex]floatValue];
    for (int i = 0; i < columnCount; i++) {
        float height = [[self.columnHeightArray objectAtIndex:i]floatValue];
        if (height < shorterHeight) {
            shorterHeight = height;
            //记下此时是第几列
            colindex = i;
        }
    }
    //把上一排最小的列的高度取出来便于后面确定坐标
    float lastMinHeight = [[self.columnHeightArray objectAtIndex:colindex]floatValue];
    //确定当前cell的frame
    CGRect frame = CGRectMake(edgeInsets.left +colindex*(kColSpacing + itemSize.width), edgeInsets.top+lastMinHeight, itemSize.width, itemSize.height);
    //更新列高度表中的数据
    [self.columnHeightArray replaceObjectAtIndex:colindex withObject:[NSNumber numberWithFloat: frame.origin.y +itemSize.height]];
    //设置cell信息的字典,每个frame对应一个indexpath
    [self.cellInfoDic setObject:indexPath forKey:NSStringFromCGRect(frame)];
}

在这个方法中，我们首先通过delegate获得了在主控制器中设置过的itemsize。既然要实现实现瀑布流，就需要比较每一列的高度，然后把要插入的item插入到高度最小的那一列去。因此，我们需要比较每一列的高度，找出最小列。找出了高度最小的那一列之后，我们需要设置要插入的item的的位置，所以取出高度最小的那一列的高度，用它来确定item是插入到最小高度那一列的。高度取出来之后，我们就要设置所要插入item的frame了，这里就需要我们之前得到的额itemsize了，我们设想的是，四周都距离10。设置好这一个item的frame之后，我们需要更新列高度数组中的数据，以便于下一次比较还是找出高度最小的列进行插入。最后，我们按照每一个frame对应的indexPath方式将一个cell对应的位置，frame信息存入字典。以便于后面显示的时候直接从字典中取就可以了。

这个方法在 prepareLayout 中进行了循环调用，循环了18次，也就是说每一个cell都需要进行布局，以便字典中存储了每一个cell的布局信息。

    4.加载可视范围内的cell

对于通过滑动来获取更多的信息的机制，我们不应该一次性把信息加载完，这样的效率很低，应该在滑动时再去加载应该加载的信息。

要实现这种效果，我们需要重写两个方法: layoutAttributesForElementsInRect  和  layoutAttributesForItemAtIndexPath

#pragma mark - 返回可见cell的indexPath
-(NSArray *)indexPathsOfItem:(CGRect)rect{
    //遍历布局字典通过CGRectIntersectsRect方法确定每个cell的rect与传入的rect是否有交集，如果结果为true，则此cell应该显示，将布局字典中对应的indexPath加入数组
    //NSLog(@"indexPathsOfItem");
    NSMutableArray *array = [NSMutableArray array];
    for (NSString *rectStr in _cellInfoDic) {
        CGRect cellRect = CGRectFromString(rectStr);
        if (CGRectIntersectsRect(cellRect, rect)) {
            NSIndexPath *indexPath = _cellInfoDic[rectStr];
            [array addObject:indexPath];
        }
    }
    //返回的这个数组只是屏幕中可以看得见的cell，看不见的那些cell在滑动时会重新计算
    return array;
}
//返回cell的布局信息，如果忽略传入的rect一次性将所有的cell布局信息返回，图片过多时性能会很差
//这个方法返回的一定数量的cell的属性的数组，一定数量指的是出现在屏幕中的cell，不包括滑动出现的cell
- (NSArray *)layoutAttributesForElementsInRect:(CGRect)rect{
    NSMutableArray *muArr = [NSMutableArray array];
    //indexPathsOfItem方法，根据传入的frame值计算当前应该显示的cell
    NSArray *indexPaths = [self indexPathsOfItem:rect];
    //NSLog(@"hhh%@",indexPaths);
    for (NSIndexPath *indexPath in indexPaths) {
        //  UICollectionViewLayoutAttributes *attribute = [self layoutAttributesForItemAtIndexPath:indexPath];
        UICollectionViewLayoutAttributes *attribute = [self layoutAttributesForItemAtIndexPath:indexPath];
        [muArr addObject:attribute];
    }
    return muArr;
}
//代理方法返回每个cell属性
-(UICollectionViewLayoutAttributes *)layoutAttributesForItemAtIndexPath:(NSIndexPath *)indexPath{
    //这个cell的属性
    //NSLog(@"hhhh%@",indexPath);
    UICollectionViewLayoutAttributes * attributes = [UICollectionViewLayoutAttributes layoutAttributesForCellWithIndexPath:indexPath];
    for (NSString * rectStr in self.cellInfoDic) {
        if ([self.cellInfoDic valueForKey:rectStr] == indexPath) {
            //说明是对应的
            attributes.frame = CGRectFromString(rectStr);
        }
    }
    return attributes;
}

第一个方法有一个参数   rect 这个rect的大小是 {0,-736,414,1472}(iphon8plus下)，意思就是说这个rect就是两倍的屏幕大，但是屏幕下端的就没有在他那个范围之内。那如何判断cell的rect是否在参数的rect之内呢？我们可以用 CGRectIntersectsRect 这个方法来判断，这个方法的意思是如果两个rect没有交集的话，就返回 no,如果有交集就返回yes。我们写了一个方法 indexPathsOfItem 来将需要显示出来的cell的indexPath放入数组中，以便于在后面取某个cell方便。然后我们在下面的那个方法里面调用这个方法，他返回给我们需要显示的cell对应的indexPath的数组，接着我们通过遍历这个数组取出其中的cell对应的indexPath,然后调用 layoutAttributesForItemAtIndexPath这个方法来得到对应cell的属性(attribute)。这个 layoutAttributesForItemAtIndexPath 方法我们也是重写了的，在这个方法里面既然我们返回对应indexpath的cell的属性 ，就应该判断这个indexpath是不是对应的这个cell,所以我们写了一个判断的方法，获取cell的属性当然还是通过之前的cellInfoDic来获取。

     5.设置滑动的contentSize

//实现这个方法，跟前面找出最小的列高度的方法如出一辙
-(CGSize)collectionViewContentSize{
    CGSize size = self.collectionView.frame.size;
    float maxHeight = [[self.columnHeightArray objectAtIndex:0]floatValue];
    for (int i = 0; i < columnCount; i++) {
        float height = [[self.columnHeightArray objectAtIndex:i]floatValue];
        if (height > maxHeight) {
            maxHeight = height;
        }
    }
    size.height = maxHeight + 10;
    return size;
}

还是和之前一样，滑动的高度是由最长的那一列的高度决定的，所以我们需要找出最长的那一列。这就和之前找最短一列道理是一样的，这里直接上代码了。

四、自定义cell

     1.属性

由于我们的cell是用来展示图片的，所以自然就有image这个属性

#import <UIKit/UIKit.h>

@interface WaterFallCollectionViewCell : UICollectionViewCell
@property (nonatomic,strong)UIImage * image;
@end

可以看到，我们自定义的cell是继承于原始的cell的。

     2.自定义cell的实现文件

#import "WaterFallCollectionViewCell.h"
#import "WaterfallFlowLayout.h"
#define WIDTH ((self.superview.bounds.size.width - kColSpacing*(columnCount + 1))/3)
@implementation WaterFallCollectionViewCell

-(void)setImage:(UIImage *)image{
    if (_image != image) {
        _image = image;
    }
}

-(void)drawRect:(CGRect)rect{
    float newHeight = _image.size.height / _image.size.width * WIDTH;
    [_image drawInRect:CGRectMake(0, 0, WIDTH, newHeight)];
    self.backgroundColor = [UIColor grayColor];
}

@end

drawRect  方法由系统调用，drawInRect 方法将图片显示到参数rect中。
