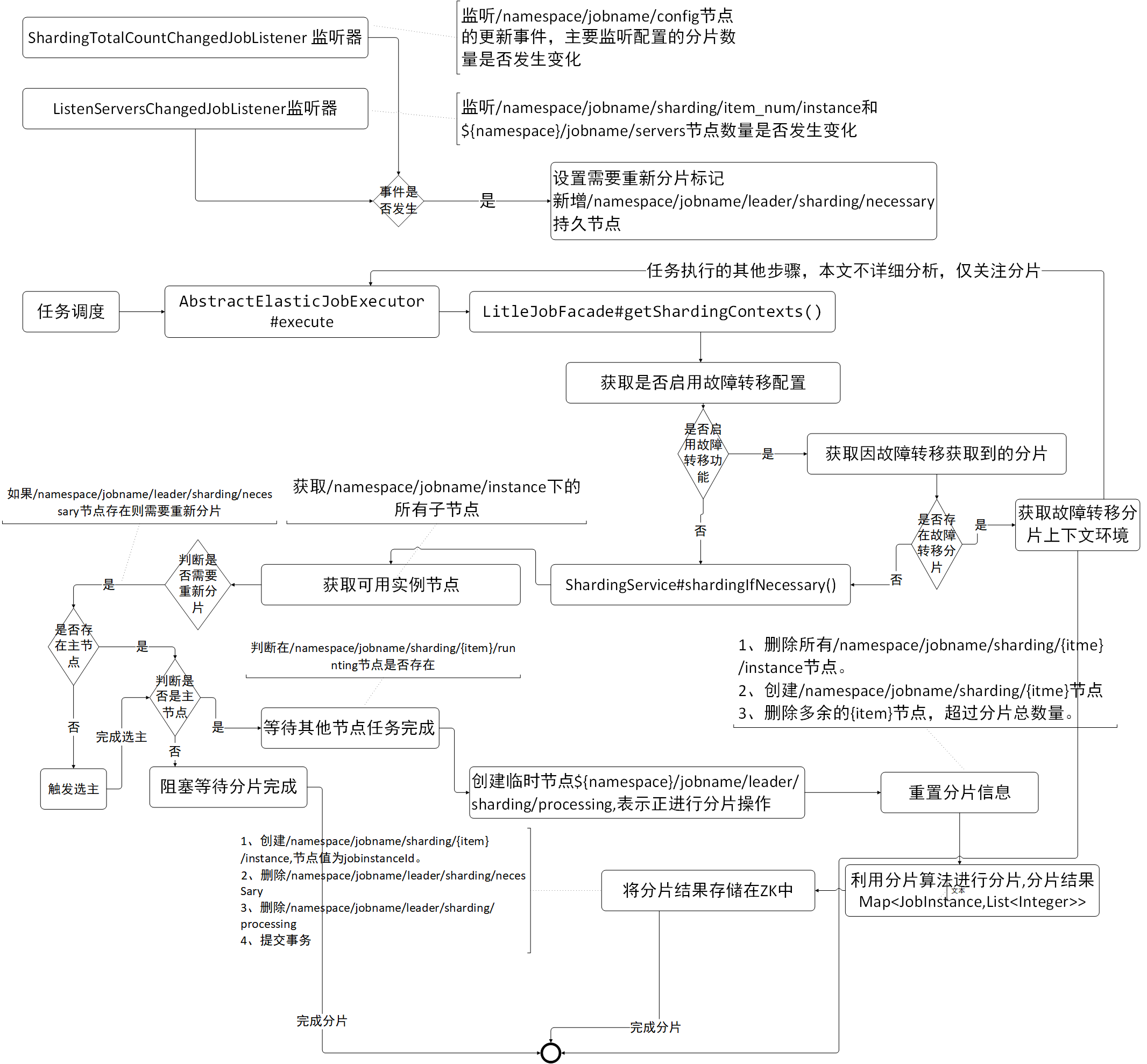

源码分析ElasticJob分片机制(带分片机制流程图)

大家好，又见面了，我是你们的朋友全栈君。如果您正在找激活码,请点击查看最新教程,关注关注公众号 “全栈程序员社区” 获取激活教程,可能之前旧版本教程已经失效.最新Idea2022.1教程亲测有效,一键激活。

Jetbrains全家桶1年46，售后保障稳定

本文将重点分析 ElasticJob 的分片机制：

ElasticJob分片工作机制：

ElasticJob在启动时，首先会启动是否需要重新分片的监听器。
代码见：ListenerManager#startAllListeners {…; shardingListenerManager.start();…}。
任务执行之前需要获取分片信息，如果需要重新分片，主服务器执行分片算法，其他从服务器等待直到分片完成。
代码见：AbstractElasticJobExecutor#execute {…; jobFacade.getShardingContexts();…;}

1、分片管理监听器详解

ElasticJob的事件监听管理器实现类为：AbstractListenerManager。

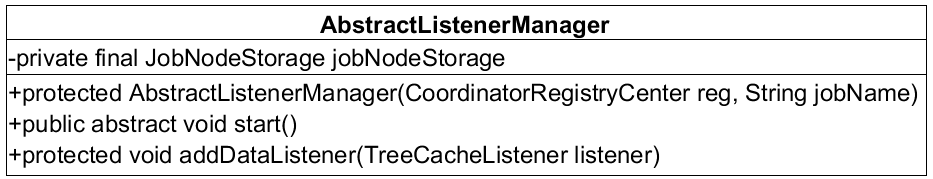

其类图为：
这里写图片描述

JobNodeStorage jobNodeStorage：Job node操作API。
其核心方法：
- public abstract void start()：启动监听管理器，由子类具体实现。
- protected void addDataListener(TreeCacheListener listener)：增加事件监听器。

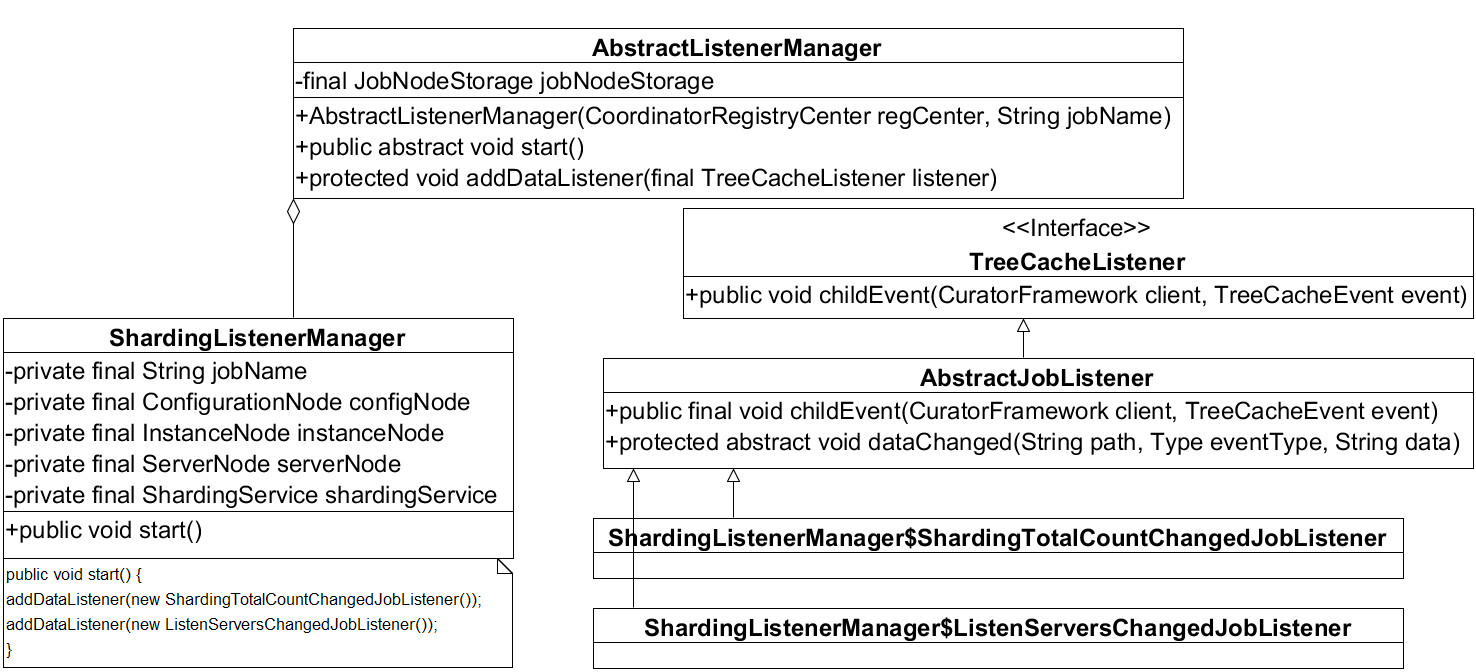

ElasticJob的选主监听管理器、分片监听器管理器、故障转移监听管理器等都是 AbstractListenerManager 的子类。分片相关的监听管理器类图如图所示：
这里写图片描述

ShardingListenerManager：分片监听管理器。
ShardingTotalCountChangedJobListener：监听总分片数量事件管理器，是TreeCacheListener（curator的事件监听器）子类。
ListenServersChangedJobListener：任务job服务器数量(运行时实例）发生变化后的事件监听器。

1.1 源码分析ShardingTotalCountChangedJobListener监听器

class ShardingTotalCountChangedJobListener extends AbstractJobListener {

        @Override
        protected void dataChanged(final String path, final Type eventType, final String data) {

            if (configNode.isConfigPath(path) && 0 != JobRegistry.getInstance().getCurrentShardingTotalCount(jobName)) {

                int newShardingTotalCount = LiteJobConfigurationGsonFactory.fromJson(data).getTypeConfig().getCoreConfig().getShardingTotalCount();
                if (newShardingTotalCount != JobRegistry.getInstance().getCurrentShardingTotalCount(jobName)) {

                    shardingService.setReshardingFlag();
                    JobRegistry.getInstance().setCurrentShardingTotalCount(jobName, newShardingTotalCount);
                }
            }
        }
    }

Jetbrains全家桶1年46，售后保障稳定

job配置的分片总节点数发生变化监听器（ElasticJob允许通过Web界面修改每个任务配置的分片总数量）。

job的配置信息存储在${namespace}/jobname/config节点上，存储内容为json格式的配置信息。

如果${namespace}/jobname/config节点的内容发生变化，zk会触发该节点的节点数据变化事件，如果zk中存储的分片节点数量与内存中的分片数量不相同的话，调用ShardingService设置需要重新分片标记（创建${namespace}/jobname/leader/sharding/necessary持久节点）并更新内存中的分片节点总数。

1.2 源码分析ListenServersChangedJobListener 监听器

class ListenServersChangedJobListener extends AbstractJobListener {

        @Override
        protected void dataChanged(final String path, final Type eventType, final String data) {

            if (!JobRegistry.getInstance().isShutdown(jobName) && (isInstanceChange(eventType, path) || isServerChange(path))) {

                shardingService.setReshardingFlag();
            }
        }
        private boolean isInstanceChange(final Type eventType, final String path) {

            return instanceNode.isInstancePath(path) && Type.NODE_UPDATED != eventType;
        }
        private boolean isServerChange(final String path) {

            return serverNode.isServerPath(path);
        }
    }

分片节点（实例数）发生变化事件监听器，当新的分片节点加入或原的分片实例宕机后，需要进行重新分片。

当${namespace}/jobname/servers或${namespace}/jobname/instances路径下的节点数量是否发生变化，如果检测到发生变化，设置需要重新分片标识。

2、具体分片逻辑

上面详细分析了分片监听管理器，其职责就是监听特定的 ZK 目录，当发生变化后判断是否需要设置重新分片的标记，如果设置了需要重新分片标记后，在什么时候触发重新分片呢？

每个调度任务在执行之前，首先需要获取分片信息（分片上下文环境），然后根据分片信息从服务器拉取不同的数据，进行任务处理，其源码入口为：AbstractElasticJobExecutor#execute。

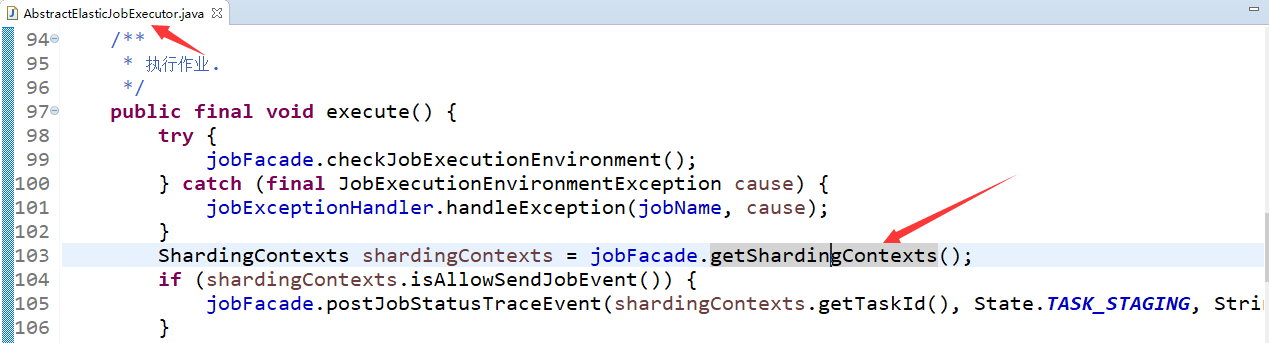

jobFacade.getShardingContexts()方法。
这里写图片描述
具体实现方法代码为：LiteJobFacade#getShardingContexts。

public ShardingContexts getShardingContexts() {

        boolean isFailover = configService.load(true).isFailover();     // @1
        if (isFailover) {

            List<Integer> failoverShardingItems = failoverService.getLocalFailoverItems();
            if (!failoverShardingItems.isEmpty()) {

                return executionContextService.getJobShardingContext(failoverShardingItems);
            }
        }
        shardingService.shardingIfNecessary();   // @2
        List<Integer> shardingItems = shardingService.getLocalShardingItems(); // @3
        if (isFailover) {

            shardingItems.removeAll(failoverService.getLocalTakeOffItems());
        }
        shardingItems.removeAll(executionService.getDisabledItems(shardingItems));  // @4
        return executionContextService.getJobShardingContext(shardingItems);  // @5
    }

代码@1：是否启动故障转移，本篇重点关注ElasticJob的分片机制，故障转移在下篇文章中详细介绍，本文假定不开启故障转移功能。
代码@2：如果有必要，则执行分片，如果不存在分片信息（第一次分片）或需要重新分片，则执行分片算法，接下来详细分析分片的实现逻辑。
代码@3：获取本地的分片信息。遍历所有分片信息${namespace}/jobname/sharding/{分片item}下所有instance节点，判断其值jobinstanceId是否与当前的jobInstanceId相等，相等则认为是本节点的分片信息。
代码@4：移除本地禁用分片，本地禁用分片的存储目录为${namespace}/jobname
/sharding/{分片item}/disable。
代码@5：返回当前节点的分片上下文环境,这个主要是根据配置信息（分片参数）与当前的分片实例，构建ShardingContexts对象。

2.1 shardingService.shardingIfNecessary 详解【分片逻辑】

/** * 如果需要分片且当前节点为主节点, 则作业分片. * * <p> * 如果当前无可用节点则不分片. * </p> */
    public void shardingIfNecessary() {

        List<JobInstance> availableJobInstances = instanceService.getAvailableJobInstances(); // @1
        if (!isNeedSharding() || availableJobInstances.isEmpty()) {
     // @2
            return;
        }
        if (!leaderService.isLeaderUntilBlock()) {
     // @3
            blockUntilShardingCompleted();           //@4
            return;
        }
        waitingOtherJobCompleted();                  // @5
        LiteJobConfiguration liteJobConfig = configService.load(false);
        int shardingTotalCount = liteJobConfig.getTypeConfig().getCoreConfig().getShardingTotalCount();  // @5
        log.debug("Job '{}' sharding begin.", jobName);
        jobNodeStorage.fillEphemeralJobNode(ShardingNode.PROCESSING, "");     // @6
        resetShardingInfo(shardingTotalCount);  // @7
        JobShardingStrategy jobShardingStrategy = JobShardingStrategyFactory.getStrategy(liteJobConfig.getJobShardingStrategyClass());  // @8
        jobNodeStorage.executeInTransaction(new PersistShardingInfoTransactionExecutionCallback(jobShardingStrategy.sharding(availableJobInstances, jobName, shardingTotalCount)));   // @9
        log.debug("Job '{}' sharding complete.", jobName);
    }

代码@1：获取当前可用实例，首先获取\ ${namespace}/jobname/instances目录下的所有子节点，并且判断该实例节点的IP所在服务器是否可用,${namespace}/jobname/servers/ip节点存储的值如果不是DISABLE，则认为该节点可用。
代码@2：如果不需要重新分片（${namespace}/jobname/leader/sharding
/necessary节点不存在）或当前不存在可用实例，则返回。
代码@3，判断是否是主节点，如果当前正在进行主节点选举，则阻塞直到选主完成，阻塞这里使用的代码如下：

while (!hasLeader() && serverService.hasAvailableServers()) {
      // 如果不存在主节点摈弃有可用的实例，则Thread.sleep()一下，触发一次选主。
            log.info("Leader is electing, waiting for {} ms", 100);
            BlockUtils.waitingShortTime();
            if (!JobRegistry.getInstance().isShutdown(jobName) &&
                     serverService.isAvailableServer(JobRegistry.getInstance().getJobInstance(jobName).getIp())) {

                electLeader();
            }
}
return isLeader();

代码@4：如果当前节点不是主节点，则等待分片结束。分片是否结束的判断依据是${namespace}/jobname/leader/sharding/necessary节点存在或${namespace}/jobname/leader/sharding/processing节点存在(表示正在执行分片操作)，如果分片未结束，使用Thread.sleep方法阻塞100毫米后再试。

代码@5：能进入到这里，说明该节点是主节点。主节点在执行分片之前，首先等待该批任务全部执行完毕，判断是否有其他任务在运行的方法是判断是否存在${namespace}/jobname/sharding/{分片item}/running，如果存在，则使用Thread.sleep(100)，然后再判断。

代码@6：创建临时节点${namespace}/jobname/leader/sharding/processing节点，表示分片正在执行。

代码@7：重置分片信息。先删除${namespace}/jobname/sharding/{分片item}/instance节点，然后创建${namespace}/jobname/sharding/{分片item}节点（如有必要)。然后根据当前配置的分片总数量，如果当前${namespace}/jobname/sharding子节点数大于配置的分片节点数，则删除多余的节点（从大到小删除）。

代码@8：获取配置的分片算法类，常用的分片算法为平均分片算法（AverageAllocationJobShardingStrategy）。

代码@9：在一个事务内创建相应的分片实例信息${namespace}/jobname/{分片item}/instance,节点存放的内容为JobInstance实例的ID。

在ZK中执行事务操作：JobNodeStorage#executeInTransaction

/** * 在事务中执行操作. * * @param callback 执行操作的回调 */
    public void executeInTransaction(final TransactionExecutionCallback callback) {

        try {

            CuratorTransactionFinal curatorTransactionFinal = getClient().inTransaction().check().forPath("/").and();  // @1
            callback.execute(curatorTransactionFinal);   // @2
            curatorTransactionFinal.commit();                 //@3
        //CHECKSTYLE:OFF
        } catch (final Exception ex) {

        //CHECKSTYLE:ON
            RegExceptionHandler.handleException(ex);
        }
    }

代码@1，使用CuratorFrameworkFactory的inTransaction()方法，级联调用check(),最后通过and()方法返回CuratorTransactionFinal实例，由该实例执行事务中的所有更新节点命令。然后执行commit()命令统一提交（该方法可以保证要么全部成功，要么全部失败）。

代码@2，通过回调PersistShardingInfoTransactionExecutionCallback方法执行具体的逻辑。

代码@3，提交事务。

代码见ShardingService$PersistShardingInfoTransactionExecutionCallback

class PersistShardingInfoTransactionExecutionCallback implements TransactionExecutionCallback {

       private final Map<JobInstance, List<Integer>> shardingResults;
        @Override
        public void execute(final CuratorTransactionFinal curatorTransactionFinal) throws Exception {

            for (Map.Entry<JobInstance, List<Integer>> entry : shardingResults.entrySet()) {

                for (int shardingItem : entry.getValue()) {

                    curatorTransactionFinal.create().forPath(jobNodePath.getFullPath(ShardingNode.getInstanceNode(shardingItem)),
                         entry.getKey().getJobInstanceId().getBytes()).and();   // @1
                }
            }
            curatorTransactionFinal.delete().forPath(jobNodePath.getFullPath(ShardingNode.NECESSARY)).and();   // @2
            curatorTransactionFinal.delete().forPath(jobNodePath.getFullPath(ShardingNode.PROCESSING)).and();  // @3
        }
    }
