影响 OSPF 邻接关系建立的因素 – Route-ID 冲突

我是艺博东 ，一个正在努力学IT的码农；好了，话不多说，我们直接进入正文。

一、在同一区域

Route-ID（Route-ID 冲突导致的问题）

1、拓扑

2、基础配置

AR-1

[Huawei]sysname AR-1 [AR-1]int g0/0/0 [AR-1-GigabitEthernet0/0/0]ip address 12.1.1.1 24 [AR-1-GigabitEthernet0/0/0]int l0 [AR-1-LoopBack0]ip address 1.1.1.1 32 [AR-1-LoopBack0]q [AR-1]ospf 1 router-id 1.1.1.1 [AR-1-ospf-1]a 0 [AR-1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0 [AR-1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255

AR-2

[Huawei]sysname AR-2 [AR-2]int g0/0/0 [AR-2-GigabitEthernet0/0/0]ip address 12.1.1.2 24 [AR-2-GigabitEthernet0/0/0]int l0 [AR-2-LoopBack0]ip address 2.2.2.2 32 [AR-2-LoopBack0]int g0/0/1 [AR-2-GigabitEthernet0/0/1]ip address 23.1.1.2 24 [AR-2-GigabitEthernet0/0/1]q [AR-2]ospf 1 router-id 2.2.2.2 [AR-2-ospf-1]a 0 [AR-2-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255 [AR-2-ospf-1-area-0.0.0.0]network 23.1.1.0 0.0.0.255 [AR-2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0

AR-3

[Huawei]sysname AR-3 [AR-3]int g0/0/0 [AR-3-GigabitEthernet0/0/0]ip address 23.1.1.3 24 [AR-3-GigabitEthernet0/0/0]int l0 [AR-3-LoopBack0]ip address 1.1.1.1 32 [AR-3-LoopBack0]ospf [AR-3-LoopBack0]q [AR-3]ospf 1 router-id 1.1.1.1 [AR-3-ospf-1]a 0 [AR-3-ospf-1-area-0.0.0.0]network 23.1.1.0 0.0.0.255 [AR-3-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0

3、查看

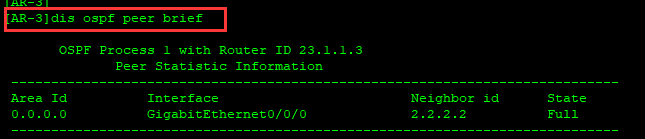

[AR-3]dis ospf peer brief

[AR-2]dis ospf peer brief

在AR-2的G0/0/0接口下抓包

4、现象

R2 有时候有路由，有时候没路由，在一段时间后，有一台会自己修改router-id。

5、分析

R1 和 R2 及 R2 和 R3 都可以正常建立邻居，同步数据库的时候就会出现问题，R2 的lsdb 中，adv 为 1.1.1.1 的 lsa（LSA1 和 LSA2）只有一份， 路由计算会出现问题。

假设 R1 宣告（network）一条路由 12.1.1.0/24，R1 会把这条 LSA（adv=1.1.1.1，type=1，LS ID=1.1.1.1，seq=）发送给 R2，R2 收到后会发给他的邻居 R3，R3 收到发现通告者是 1.1.1.1，但是自己又没有这个网段，于是会给 R3 发送一个自己的 LSA1（age=1s，seq=），R2 收到后会与之前 adv=1.1.1.1 的 LSA1 进行比较，选择这条 seq 更大的 LSA1，然后也会转发给 R1，R1 收到后发现自己有这个网段，又会发送一条新的 LSA1（seq=），会一直出现这样重复的情况，而导致路由动荡。

AR-1

[AR-1]int g0/0/1 [AR-1-GigabitEthernet0/0/1]ip address 192.168.1.254 255.255.255.0 [AR-1-GigabitEthernet0/0/1]q [AR-1]acl 2020 [AR-1-acl-basic-2020]rule permit source 192.168.1.0 0.0.0.255 [AR-1-acl-basic-2020]q [AR-1]route-policy out permit node 10 [AR-1-route-policy]if-match acl 2020 [AR-1-route-policy]ospf [AR-1-ospf-1]import-route direct route-policy out

假设 R1 引入一条路由 192.168.1.0/24，R1 会把这条 LSA（adv=1.1.1.1，type=5，LS ID=1.1.1.1，seq=）发送给 R2，R2 收到后会发给他的邻居 R3，R3 收到发现通告者是 1.1.1.1，但是自己又没有这个网段，于是会给 R2 发送一个（age=3600s，seq=）的 LSA5，R2 收到后，会与之前收到的 LSA5 进行比较，因为 seq 和 check sum 与之前的一样，所以会优选 age=3600s 的，然后也会转发给 R1，R1 收到后发现自己有这个网段，又会发送一条新的 LSA5（seq=），会一直出现这样重复的情况，而导致路由动荡。

二、在不同区域

1、拓扑

2、配置

[AR-2]ospf [AR-2-ospf-1]a 0 [AR-2-ospf-1-area-0.0.0.0]undo network 23.1.1.0 0.0.0.255 [AR-2-ospf-1-area-0.0.0.0]a 1 [AR-2-ospf-1-area-0.0.0.1]network 23.1.1.0 0.0.0.255

AR-3

[AR-3]ospf [AR-3-ospf-1]a 0 [AR-3-ospf-1-area-0.0.0.0]undo network 23.1.1.0 0.0.0.0 [AR-3-ospf-1-area-0.0.0.0]a 1 [AR-3-ospf-1-area-0.0.0.1]network 23.1.1.0 0.0.0.255

3、分析

邻居关系正常, 区域内及区域间路由能学到进路由表。如果 R1 和 R3 不引入外部路由的话，是不会出现问题的。因为 ospf 在区域间使用 LSA3，LSA3 是由区域的 ABR 根据LSA1、LSA2 产生的，adv 是 ABR 的 router-id，区域间路由只是被当成叶子挂在 ABR 上，本区域内的 spt 树上不会出现在有相同 router-id 的节点，也就不会出现问题。但是如果在相同 router-id 的设备上做引入的时候就会出现问题了，因为 asbr 的 router-id 是需要被 ospf 域内的所有路由器所知道的，如果发现 asbr 的 router-id 与本设备的 router-id一样时，会出现问题 分析： 假设 R1 引入一条路由 192.168.1.0/24，R1 会把这条 LSA（adv=1.1.1.1，type=5，LS ID=1.1.1.1，seq=）发送给 R2，R2 收到后会发给他的邻居 R3，R3 收到发现通告者是 1.1.1.1，但是自己又没有这个网段，于是会给 R2 发送一个（age=3600s，seq=）的 LSA5，R2 收到后，会与之前收到的 LSA5 进行比较，因为 seq 和 check sum 与之前的一样，所以会优选 age=3600s 的，然后也会转发给 R1，R1 收到后发现自己有这个网段，又会发送一条新的 LSA5（seq=），会一直出现这样重复的情况，而导致路由动荡。

网课笔记之总结！
