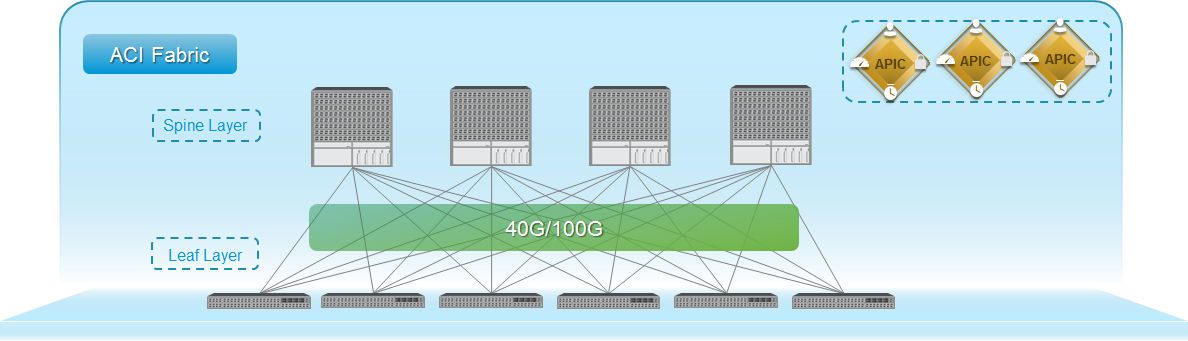

思科ACI物理架构：
先解释几个名词：
Fabric：在思科的一些高级产品(比如Nexus 7000系列)中也有Fabric的概念，可以理解或翻译成交换矩阵。而在ACI中，Fabric指的是如上图所示的Leaf交换机和Spine交换机组成的基础架构网络，也就是整个ACI网络中所有的硬件交换设备的集合，整个数据转发层面，叫做Fabric
Spine Layer：骨干交换机，ACI Fabric的核心设备
Leaf Layer：叶子交换机，ACI Fabric的接入层交换机
ACI Fabric的特点：
二层Spine-Leaf结构：Leaf交换机上连至所有Spine交换机，Leaf交换机之间不互联。Spine交换机只用于连接Leaf交换机，所有其它设备包括Server、负载均衡、防火墙等ACI Fabric外的设备均连接至Leaf交换机
高带宽：Leaf至Spine支持40G/100G速率上连，有几台Spine就有几条40G链路，如上图所示，在4个Spine的情况下，每个Leaf的上联带宽是160G。在传统的网络中，一般接入层交换机至汇聚层交换机的上联速率只有1个G的带宽
易于扩容：如果Fabric带宽不够，则可以简单的扩容Spine节点，若Fabric下联接口不够，则可以简单的扩容Leaf节点
消除STP：在传统网络中，接入层交换机和汇聚层交换机之间一般会使用STP技术来在冗余设计的同时避免网络环路，但STP有两个问题：第一，STP协议会Block掉其中一条链路，比如说一台接入层交换机双上联到两台汇聚层交换机，虽然我们有2根1G的链路，但实际上因为STP的Block，所以实际上只有1G的上联带宽可用；第二，在网络拓扑发生变化时，比如接口翻动、链路故障等情况下，有可能依然会产生环路或者临时的环路影响数据转发。而在ACI中，整个Fabric在底层使用VXLAN技术，Spine和Leaf之间运行了ISIS协议来维护VXLVAN的VTEP信息，消除了传统二层网络的问题。同时，因为使用VXLAN技术，所以Leaf上联至Spine的每根链路都是可以同时使用的
控制层面分离：APIC作为ACI的控制器，负责策略的下发和设备的配置，一般使用3台APIC作为冗余，即使三台APIC全部故障都不影响数据转发，只是不能再对整个Fabric进行配置
统一管理：整个Fabric的所有配置都是在APIC上单点进行管理的，APIC上作配置，然后下发至Spine和Leaf交换机
松耦合：位置和标识的解耦合。位置(Location)指的是一台Server连接在哪台交换机上，而标识(Identity)指的是这台Server本身，比如IP 192.168.0.1代表Server-1这台Server本身。因为使用VXLAN作为Overlay技术，使得终端可以连接至任意一台Leaf交换机，实现Server标识和位置的解耦合。

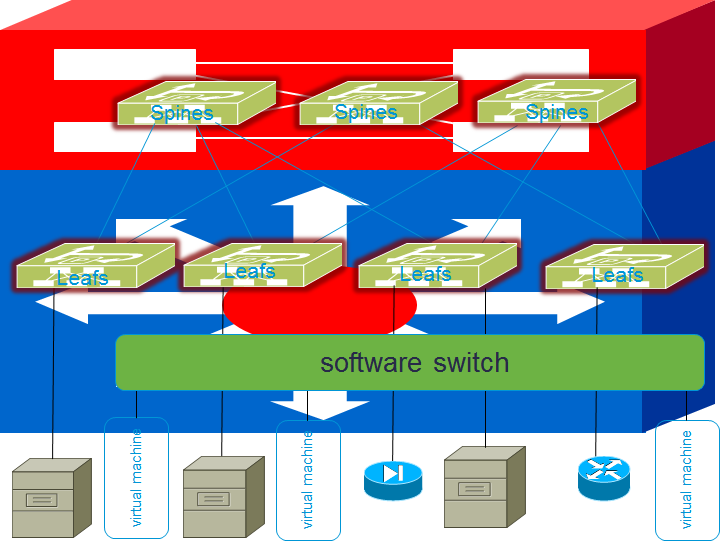

ACI其实是一台虚拟的、大的、模块化交换机：

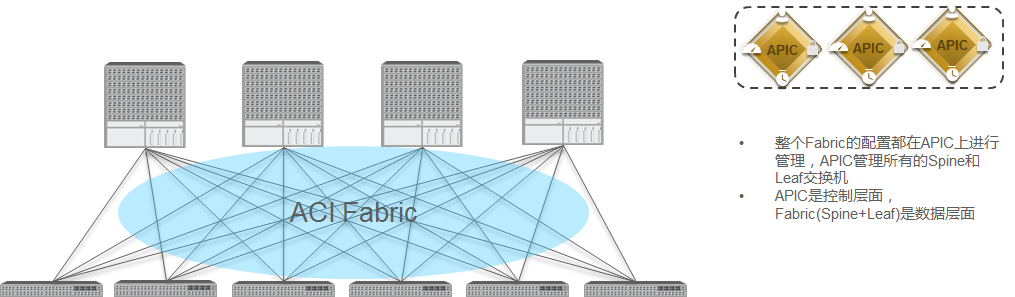

ACI的集中化管理：
集中化管理：APIC作为ACI的SDN控制器，负责对整个Fabric进行配置。所有Fabric内的物理设备（比如Spine/leaf交换机、防火墙、负载均衡、VMware Vcenter等等）和路由协议、转发策略、动态监控等都可以在APIC上进行配置
控制层面分离：APIC作为ACI独立的控制层面，负责配置和策略的管理和下发。一般使用3台APIC进行冗余，即使所有APIC设备故障或断开与Fabric连接，不影响即有业务的数据转发，唯一的影响是不能继续对Fabric进行策略的配置和下发。
数据层面分离：Spine+Leaf交换机组成了ACI Fabric的数据转发层面，进行数据的高速转发。
