【实验目的】
了解一个局域网的基本组成，掌握一个局域网设备互通所需的基本配置，掌握报文的基本传输过程。
【实验任务】
1、根据所认识的设备设计一个简单的局域网并在仿真环境中画出其逻辑拓扑。
2、配置拓扑中的各设备连通所需的参数。
3、在模拟模式下进行包传输路径跟踪测试。
建议实验学时：2学时。
【实验背景】
简单的局域网主要由交换机、HUB、PC等设备组建。他们的连接和配置比较简单，本实验构建的简单局域网对应在一个办公室或几个办公室的PC的组网。
【实验拓扑与参数配置】
实验的参考拓扑图和参考配置参数如图所示。

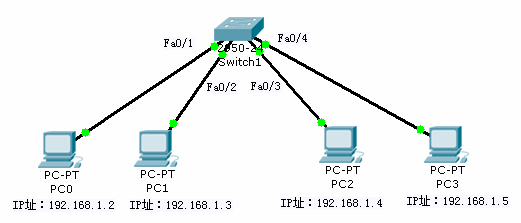

图3.1 参考拓扑图
表3.1 配置参数表
|
PC信息 (子网掩码均为255.255.255.0) |
|||
|
主机名 |
IP地址 |
缺省网关 |
所属网段 |
|
PC0 |
192.168.1.2 |
192.168.1.1 |
192.168.1.0 |
|
PC1 |
192.168.1.3 |
192.168.1.1 |
192.168.1.0 |
|
PC2 |
192.168.1.4 |
192.168.1.1 |
192.168.1.0 |
|
PC3 |
192.168.1.5 |
192.168.1.1 |
192.168.1.0 |
【实验设备】
根据你所设计的局域网需要选择实验设备。在示例的拓扑中，使用了2950交换机1台， PC机2台。（本实验在packet tracer 4.0环境下完成）。
（以上均为实验报告内容）
实验步骤
首先要配置ip地址，对pc机配置ip地址有两种方法，一种是命令行配置，一种是直接配置，下面以pc0的配置为例说明。
命令行配置：打开命令行，输入netsh，出现netsg>后输入int，出现netsh interface>后输入ip，输入set address “本地连接” stat ip地址 子网掩码 网关 ：set address “本地连接” stat 192.168.1.2 255.255.255.0 192.168.1.1即可。（实际window的cmd配置）

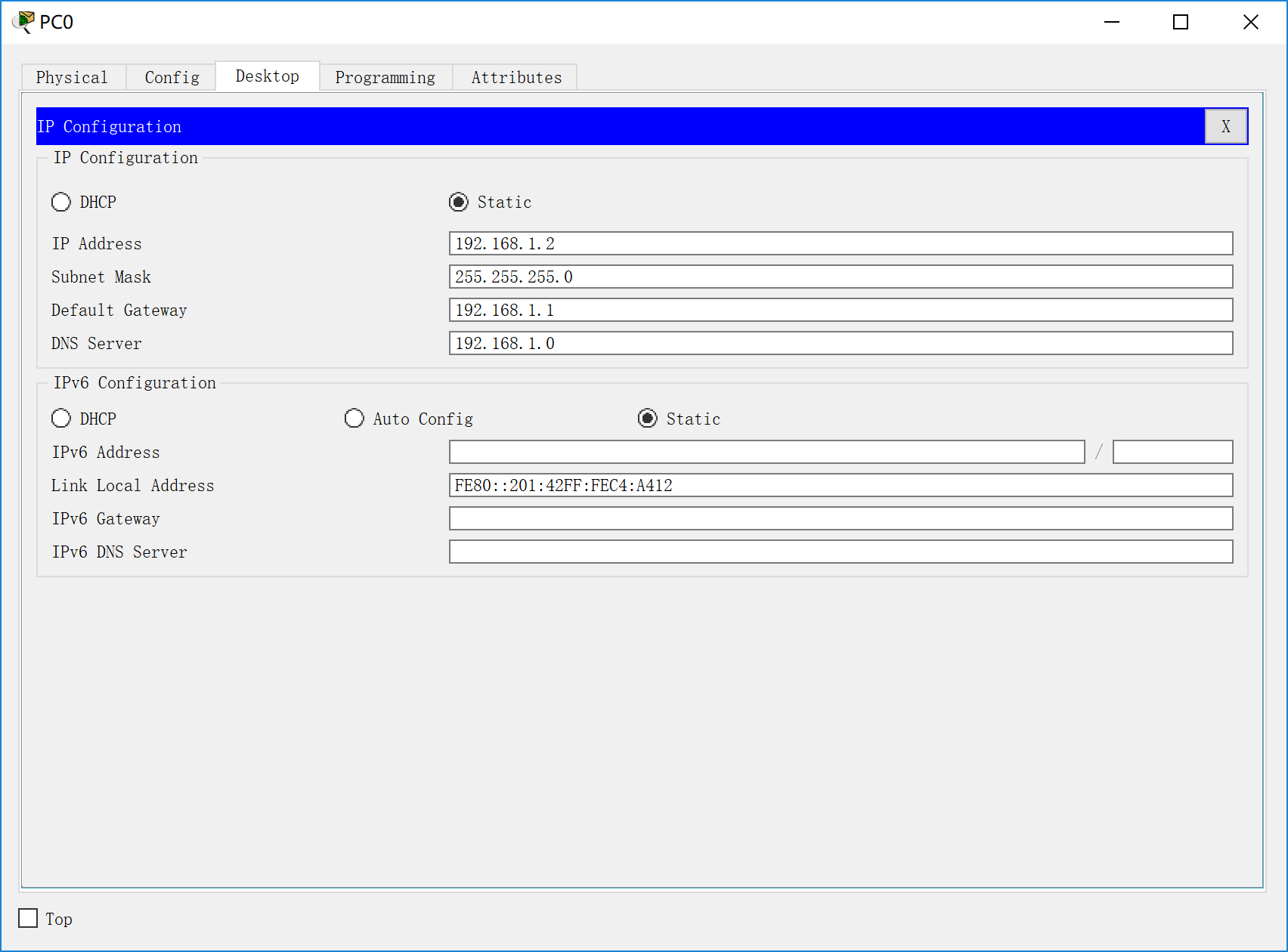

直接配置：首先打开pc0,后选择Desktop
，选择IP Configuration，即可进行配置（此图为配置好的），默认使用ipv4，然后选择静态地址，根据配置参数配置好即可。（实际window的直接配置本地连接）

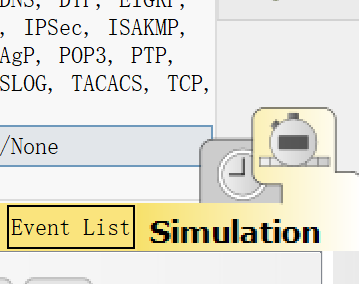

包传输路径跟踪测试：第一步：切换到Simulation状态下
。
第二步：发送包。
第三步：使用Auto Capture/Play进行测试。
第四步：观察包在传输过程中的信息。

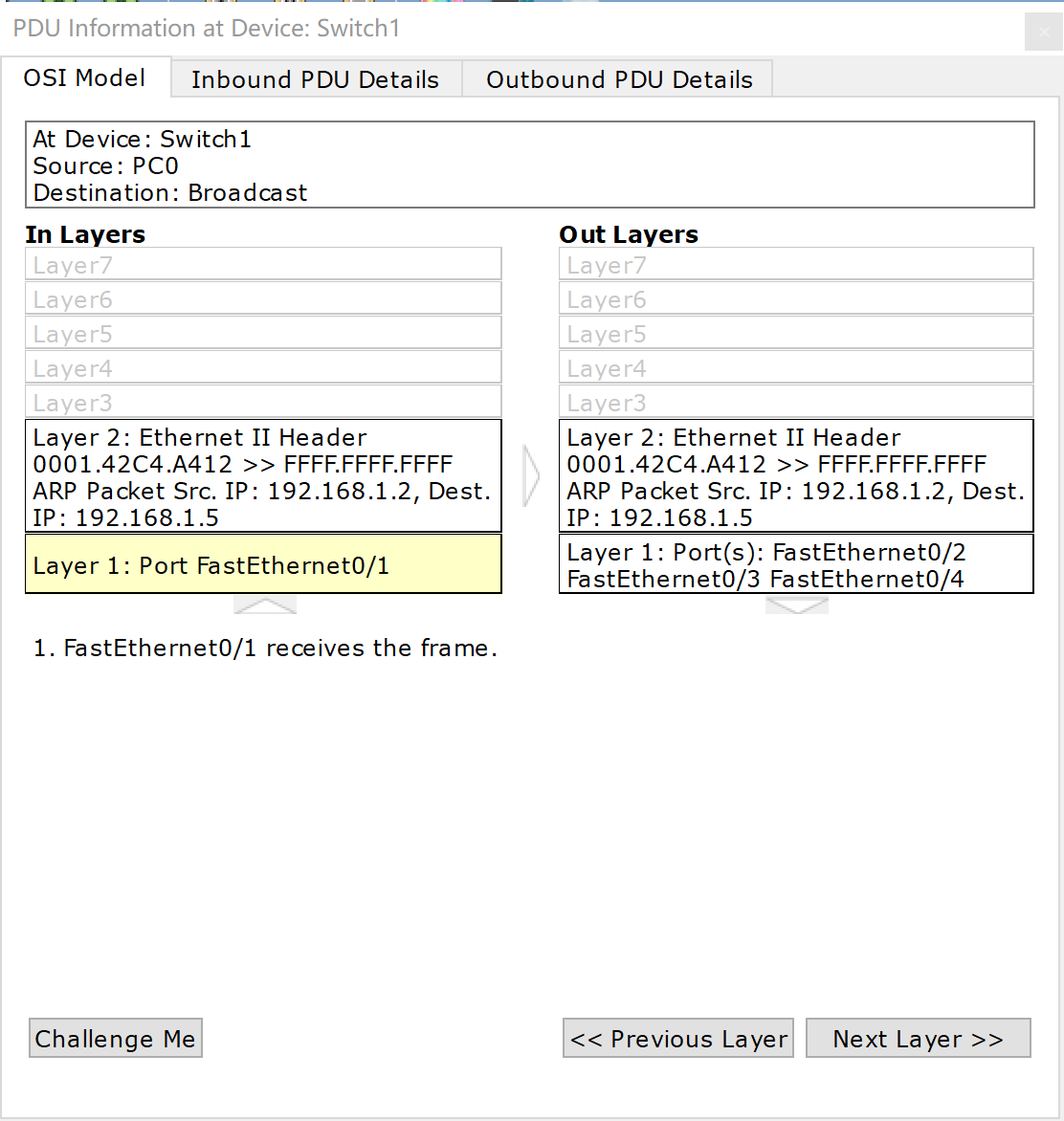

下面以一个在交换机处截取的包的信息为例进行分析：
从图中可以看出牵扯了物理层和链路层两个层次，在链路层上目的地址和源地址是不会发生改变的，在物理层主要就是接口转发的一些信息，都很容易理解。包在发送过程中，地址信息是不会发生改变的，如果大家发现了有收到的和发出的目的地址和源地址是相反的，那说明这个包是在目的端接收的，就是接收了要接受的包，发送的是回复确认收到的包，就会出现这种情况。

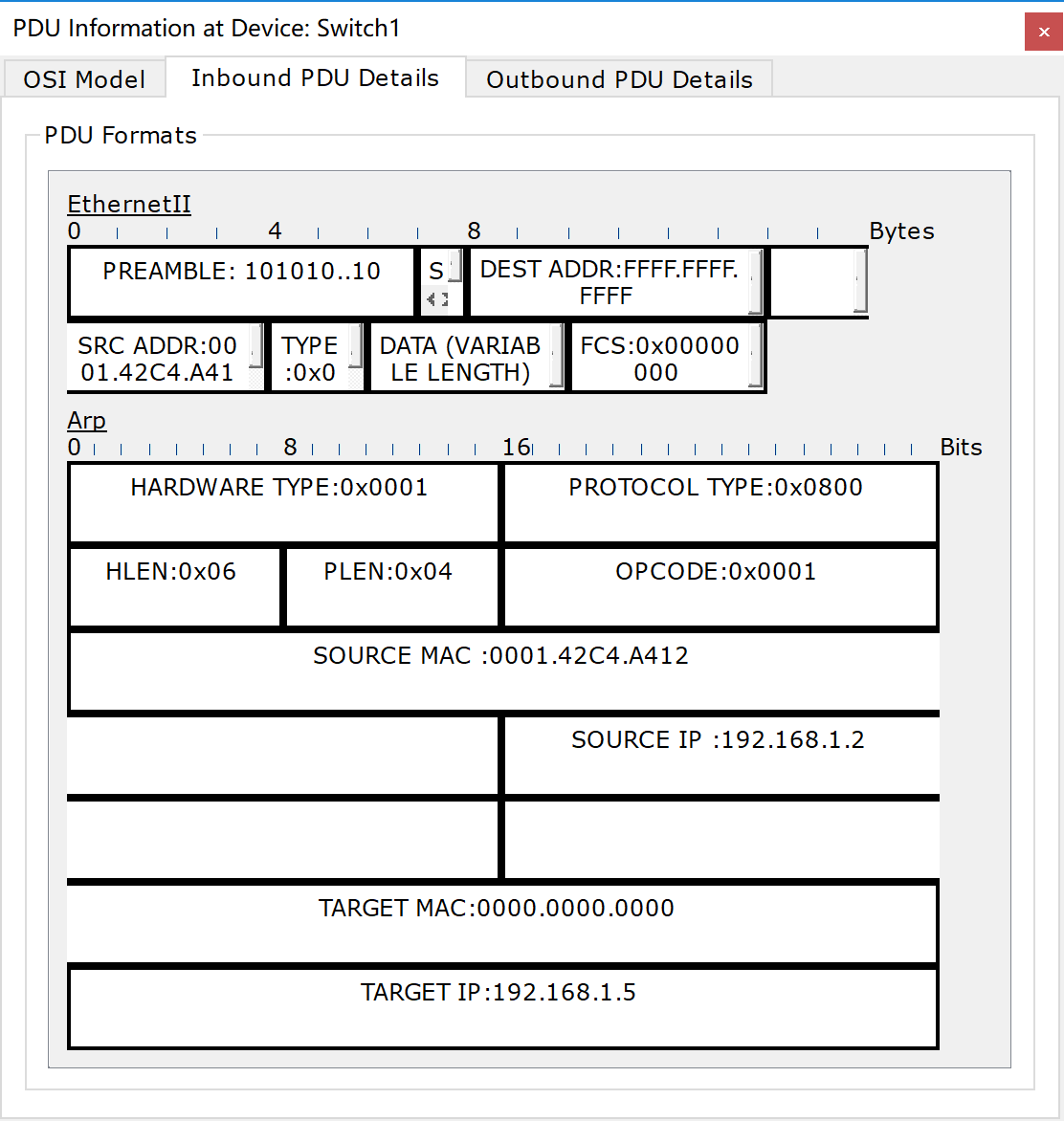

同时还有更为详细的信息
，这个就是详细数据报的信息，等具体学习数据报的结构后，这个也是很容易能理解的。
【注意事项】
1、注意接口的选择以及连线所使用的线缆类型。
2、路由器间串口的配置时，不要漏掉时钟的设计。
【实验思考】
1、交换机的第一层功能是什么？
第一层为物理层，交换机功能主要为集线器功能，实现对信号的恢复除燥等功能。
2、描述你在实验中的网络设备的规格和性能？
传输速度、传输效率等等
3、默认网关的作用是什么？
默认网关是当不知道该发送谁的时候由默认网关处理，属于一种最不精确的匹配处理。
4、参考拓扑图中PC机的默认网关是否可以不设置？为什么？
可以。本次实验为局域网，属于一个网段，发送方式为广播方式，无需网关就可以相互传递数据
