StarUML入门教程
- StarUML(简称SU)，是一种创建UML类图，生成类图和其他类型的统一建模语言(UML)图表的工具。StarUML是一个开源项目之一发展快、灵活、可扩展性强(zj).
- StarUML官方下载地址： http://staruml.io/download
StarUML主界面
创建工程
- 在启动star UML时，系统会默认帮我们创建一个工程

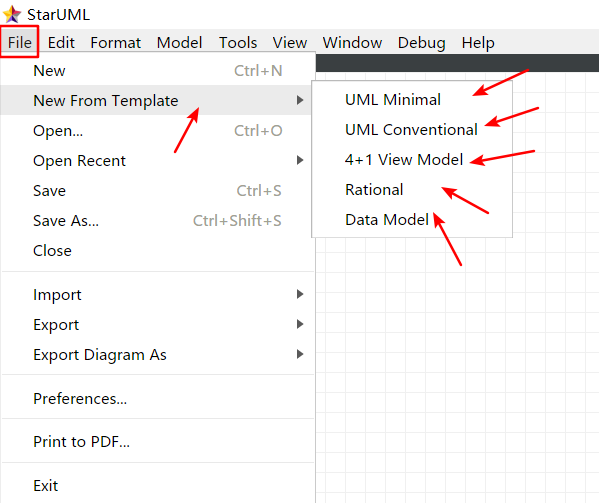

- 如果这个工程不是你想要的工程，你可以点击File -> new from template中修改为你需要的工程类型。如图所示。
介绍类与类之间的关系
- 既然介绍类图，我们首先了解，什么是类？
- 类图: 类图是面向对象系统建模中最常用和最重要的图，是定义其它图的基础。
- 类图主要是用来显示系统中的类、接口以及它们之间的静态结构和关系的一种静态模型。
- 类图的3个基本组件：
- 类名
- 属性
- 方法
- 类的几个主要关系：
- 实现，关联，泛化，聚合，组合，依赖
- 在StarUML中默认打开的“toolbox”工具中就是类相关的一下基础功能组件，以及组件的功能简介基础组件中有类实例，以及描述类的各个功能组件。如图所示。
- 类组件的基本操作介绍：
- 单击选择Class，至工作区域内单机左键，即可创建一个class实例。

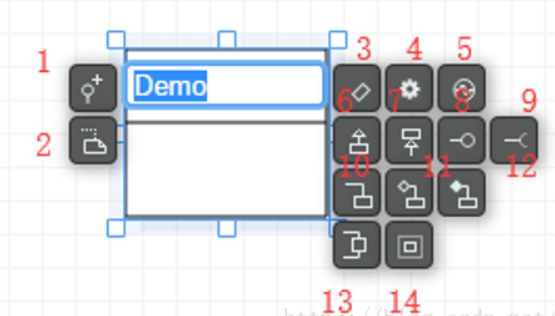

- 创建实例后，周围会出现一堆，功能按钮，去描述这个类，如图所示。图后会有介绍各个租价功能的介绍。
- 功能介绍：
- 1. 用来标识Class的可见性（默认为public）
- 2. 用来添加note的，比如：类的说明
- 3. 增加类的属性
- 4. 增加类的操作方法。
- 5. 增加Reception
- 6. 增加子类
- 7. 增加父类
- 8. 添加已有的接口
- 9. 添加需要的接口
- 10. 添加关联
- 11. 添加聚合
- 12. 添加组合
- 13. 添加端口
- 14. 添加部件
关系图介绍
- 泛化（继承）
- 泛化关系是类元的一般描述和具体描述之间的关系，具体描述建立在一般描述的基础之上，并对其进行了扩展。具体描述完全拥有一般描述的特性、成员和关系， 并且包含补充的信息。在Java中用“extend”来表示此关系。

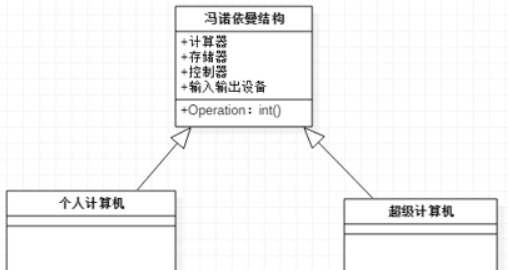

- 举个计算机的例子来说：冯诺依曼结构是最初的计算机结构，无论是个人计算机，服务器，还是超级计算机，都具有该特性，并在此特性上进行了扩展。
- UML图中实现泛化管理的描述，在类图中使用带空心三角箭头的实线表示，箭头从子类、子接口指向父类、父接口。具体如图所示
- 实现
- 实现指的是一个class类实现interface接口（可以是多个）的功能，实现是类与接口之间最常见的关系。
- 在类图中使用带空心三角箭头的虚线表示，箭头从实现类指向接口。如图。
- 依赖
- 类A的实现需要引用类B，这就是依赖
- 这种使用关系是具有偶然性的、临时性的、非常弱的，而B类的变化会影响到A，则A与B存在依赖关系，依赖关系是弱的关联关系。
- 例如：人依赖计算机去做软件开发。
- 在UML类图设计中，依赖关系用由类A指向类B的带箭头虚线表示。如图所示。
- 聚合

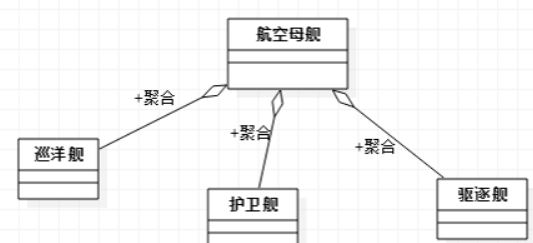

- 聚合是关联关系的一种特例，它体现的是整体与部分的关系，是has-a的关系，此时整体与部分之间是可分离的，即没有了整体，局部也可单独存在。就比如我们航母战斗群：驱逐舰，巡洋舰，护卫舰，航空母舰等。
- 在UML类图设计中，聚合关系以空心菱形加实线箭头表示如图所示。
- 组合
- 是一种contains-a的关系，部分不能脱离整体存在。
- 这是一种比聚合更强的关系，又称强聚合。整体的生命周期即为组成部分的生命周期。
- 例如：人和人的构成部分大脑，心脏等。
- 在UML类图设计中，组合关系以实心菱形加实线箭头表示。 如图所示
StarUML制作用例图
- 该软件最常用的功能就是制作用例图，时序图，序列图等，本节以用例图为基础讲解基本使用。
- 单击Model，选择Add Diagram 会出现许多模型，选择你想要使用的，如我想要使用：用例图，则我选择Use Case Diagram如图所示。

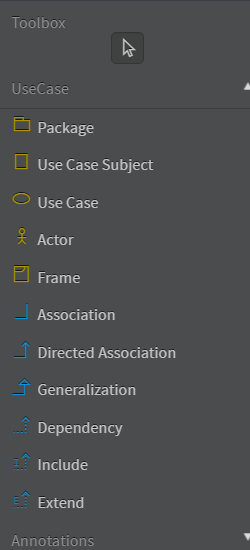

- 选择后，tool box会产生相应的变化，更新出配套的功能组件，如图所示。
- Tool box工具盒中有用例图的参与者（Actor）、用例 （Use Case）、系统边界、箭头等工具组成。我们可以根据需要选择恰当的工具。

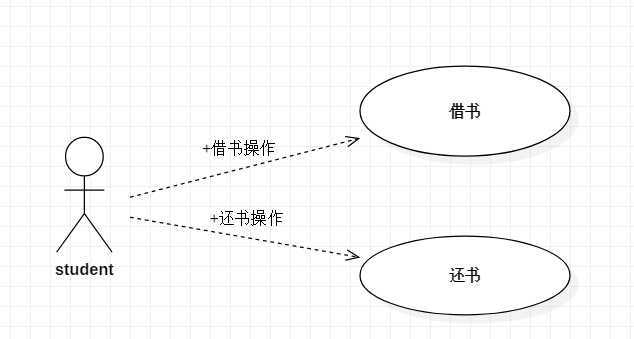

- 模拟制作图书馆的一部分用例：学生借书的操作如图所示。
