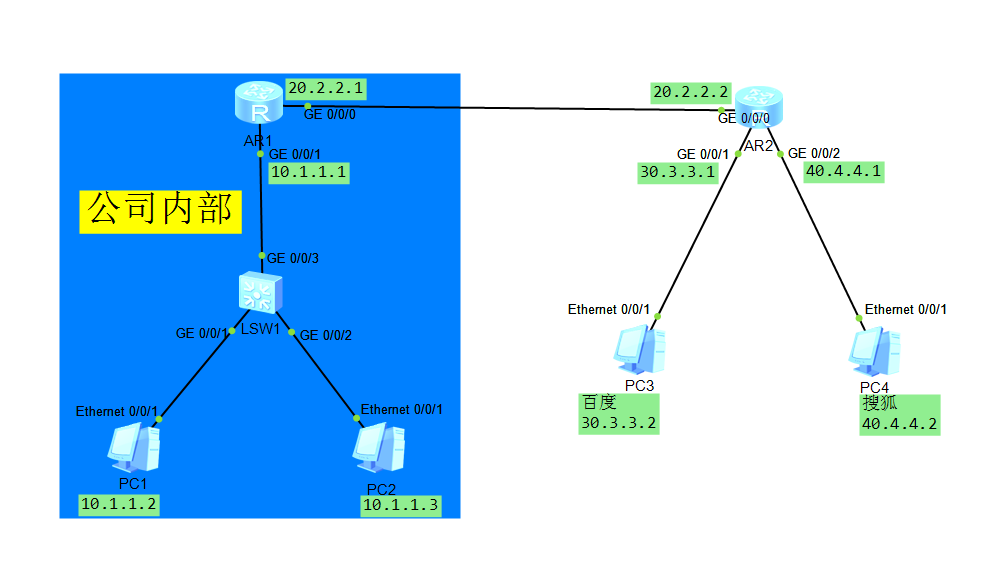

实验拓扑图：
实验配置思路：
- 配置PC的IP地址和网关
- 配置路由器的接口IP地址
- 在R1上配置默认路由
- 在R2上配置去往10.1.1.0网段的静态路由
实验摘要重点命令：
[R1]ip route-static 0.0.0.0 0 20.2.2.2 //配置缺省路由 实验详细配置步骤：
PC1——配置IP地址
IP地址：10.1.1.2 子网掩码：255.255.255.0 网关：10.1.1.1 PC2——配置IP地址
IP地址：10.1.1.3 子网掩码：255.255.255.0 网关：10.1.1.1 PC3百度——配置IP地址
IP地址：30.3.3.2 子网掩码：255.255.255.0 网关：30.3.3.1 PC4搜狐——配置IP地址
IP地址：40.4.4.2 子网掩码：255.255.255.0 网关：40.4.4.1 配置路由器接口IP地址
R1——配置接口IP地址
<Huawei>system-view //进入全局配置模式 [Huawei]undo info-center enable //关闭信息告警 [Huawei]sysname R1 //改名 [R1]interface e0/0/0 //进入接口 [R1-Ethernet0/0/0]ip address 10.1.1.1 24 //设置IP地址 [R1-Ethernet0/0/0]quit //退出 [R1]interface e0/0/1 //进入接口 [R1-Ethernet0/0/1]ip address 20.2.2.1 24 //设置IP地址 [R1-Ethernet0/0/1]quit //退出 [R1] R2——配置接口IP地址
<Huawei>system-view //进入全局配置模式 [Huawei]undo info-center enable //关闭信息告警提示 [Huawei]sysname R2 //改名 [R2]interface e0/0/1 //进入接口 [R2-Ethernet0/0/1]ip address 30.3.3.1 24 //设置IP地址 [R2-Ethernet0/0/1]quit //退出 [R2]interface e0/0/0 //进入接口 [R2-Ethernet0/0/1]ip address 40.4.4.1 24 //设置IP地址 [R2-Ethernet0/0/1]quit //退出 [R2]interface g0/0/0 //进入接口 [R2-GigabitEthernet0/0/0]ip address 20.2.2.2 24 //设置IP地址 [R2-GigabitEthernet0/0/0]quit //退出 [R2] 配置缺省路由
R1——配置去往外网PC3、PC4的缺省路由
配置一条缺省路由
[R1]ip route-static 0.0.0.0 0 20.2.2.2 //配置缺省路由 配置静态路由
R2——配置去往公司内部的静态路由
配置去往10.1.1.0网段的静态路由
[R2]ip route-static 10.1.1.0 24 20.2.2.1 //配置默认路由 PC1——测试去往PC3、PC4网络是否正常通信
PC>ping 30.3.3.2 //测试是否可以ping通百度 Ping 30.3.3.2: 32 data bytes, Press Ctrl_C to break From 30.3.3.2: bytes=32 seq=1 ttl=126 time=141 ms //ping通 From 30.3.3.2: bytes=32 seq=2 ttl=126 time=78 ms From 30.3.3.2: bytes=32 seq=3 ttl=126 time=110 ms From 30.3.3.2: bytes=32 seq=4 ttl=126 time=94 ms From 30.3.3.2: bytes=32 seq=5 ttl=126 time=94 ms --- 30.3.3.2 ping statistics --- 5 packet(s) transmitted 5 packet(s) received 0.00% packet loss round-trip min/avg/max = 78/103/141 ms PC>ping 40.4.4.2 //测试是否可以ping通搜狐 Ping 40.4.4.2: 32 data bytes, Press Ctrl_C to break From 40.4.4.2: bytes=32 seq=1 ttl=126 time=124 ms //ping通 From 40.4.4.2: bytes=32 seq=2 ttl=126 time=93 ms From 40.4.4.2: bytes=32 seq=3 ttl=126 time=62 ms From 40.4.4.2: bytes=32 seq=4 ttl=126 time=78 ms From 40.4.4.2: bytes=32 seq=5 ttl=126 time=78 ms --- 40.4.4.2 ping statistics --- 5 packet(s) transmitted 5 packet(s) received 0.00% packet loss round-trip min/avg/max = 62/87/124 ms PC> 版权声明：本文内容由互联网用户自发贡献，该文观点仅代表作者本人。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如发现本站有涉嫌侵权/违法违规的内容， 请联系我们举报，一经查实，本站将立刻删除。
