静态调用的dll的一个实例

2017年11月17日 09:49:18 净无邪 阅读数：334

版权声明：本文为博主原创文章，欢迎各位朋友转载。转载时，保留链接地址！ https://blog.csdn.net/naibozhuan3744/article/details/78557761

本实例主要分为三部分。第一部分：vs2013的配置，第二部分：snap7的dll常用函数何功能的介绍。第三部分：调用snap7的是一个实例应用。

一、vs2013配置

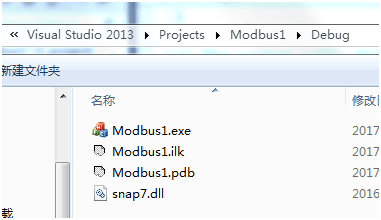

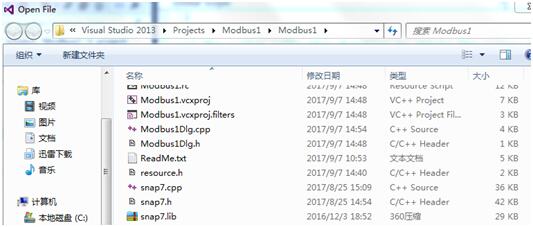

1.1 将文件snap7.h，snap7.cpp，snap7.dll，snap7.lib全部加入创建工程的目录下，其中将snap7.dll放入debug目录下。

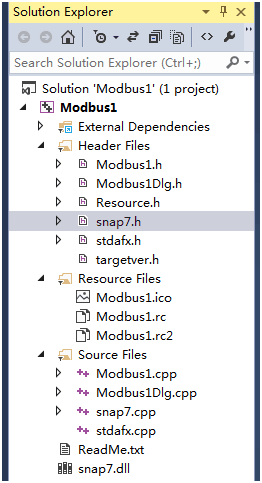

1.2将snap7的dll加入新建的工程

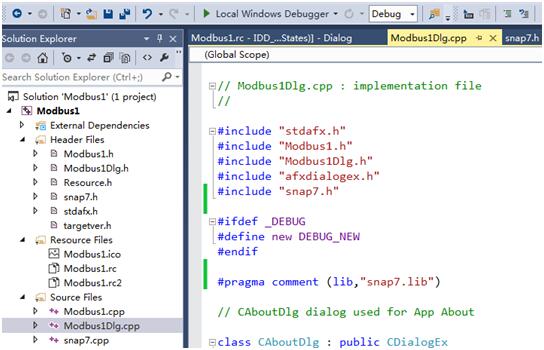

1.3在主对话框开头，加入pragma comment (lib,”snap7.lib”);

二、snap7的dll常用函数功能介绍

2.1ConnectTo(const char *RemAddress,intRack, int Slot);

//通过PLC的IP地址*RemAddress建立连接。

// *RemAddress PLC的IP地址,

// Rack s7200SMART PLC的齿数，一般为0

// Slot s7200SMART PLC的槽数，一般为1

2.2Disconnect();

//断开PC与PLC的连接

2.3DBRead(intDBNumber, int Start, int Size, void *pUsrData);

//读V区的Byte值

//DBNumber读V区识别号码，一般为1

//Start读PLC的起始地址

//Size读PLC的字节个数

//*pUsrData数据缓冲区，函数读到的数据存在这个缓冲区内

2.4DBWrite(intDBNumber, int Start, int Size, void *pUsrData);    //写V区的Byte值

2.5MBRead(int Start, int Size, void*pUsrData);                //读M区的Byte值

2.6MBWrite(int Start, int Size, void*pUsrData);               //写M区的Byte值

2.7EBRead(int Start, int Size, void*pUsrData);                //读O区的Byte值

2.8EBWrite(int Start, int Size, void *pUsrData);               //写O区的Byte值

2.9ABRead(int Start, int Size, void*pUsrData);                //读I区的Byte值

2.10ABWrite(int Start, int Size, void*pUsrData);              //写I区的Byte值

2.11TMRead(int Start, int Amount,void *pUsrData);             //读T区的Byte值

2.12TMWrite(int Start, int Amount,void *pUsrData);               //写T区的Byte值

2.13CTRead(int Start, int Amount,void *pUsrData);             //读C区的Byte值

2.14CTWrite(int Start, int Amount,void *pUsrData);               //写C区的Byte值

2.15DReadW(intDBNumber, int Start, int Size, WORD *pUsrData);    //读V区的Word值

2.16DReadDW(intDBNumber, int Start, int Size, DWORD *pUsrData);  //读V区的DWord值

2.17DWriteW(intDBNumber, int Start, int Size, WORD *pUsrData);      //写V区的Word值

2.18DWriteDW(intDBNumber, int Start, int Size, DWORD *pUsrData); //读V区的DWord值

2.19ReadBit(int Area, intByteAddr, int BitNo, BOOL &BitValue);      //函数功能：读PLC某个区域的值

//Area表示内存区。取值0x84:D区  0x83：M区  0x82：O区  0x81：I区  0x1C:C区  0x1D：T区

//ByteAddr表示起始字节地址

      //BitNo表示起始字节中的第BiteNo位（比如：v1.2表示v区起始地址1的第2位）

//BitValue表示要设置的值，只能为0或者1


2.20ReadVBit(intByteAddr, int BitNo, BOOL &BitValue);           //函数功能：读PLC的V区域值

2.21WriteBit(int Area, intByteAddr, int BitNo, BOOL BitValue);      //函数功能：读PLC某个区域的值

//Area表示内存区。取值0x84:D区  0x83：M区  0x82：O区  0x81：I区  0x1C:C区  0x1D：T区

//ByteAddr表示起始字节地址

      //BitNo表示起始字节中的第BiteNo位（比如：v1.2表示v区起始地址1的第2位）

//BitValue表示要设置的值，只能为0或者1

2.22WriteVBit(intByteAddr, int BitNo, BOOL BitValue);           //函数功能：写PLC的V区域值

2.23SetBit(intAddrType, int ByteAddr, int BitNo);             //函数功能：置位PLC某个位的值为1  AddrType取值：0x84:D区  0x83：M区  0x82：O区  0x81：I区  0x1C : C区  0x1D：T区

2.24SetVBit(intByteAddr, int BitNo);                       //函数功能：置PLC的V区域某个位的值为1

2.25ResetBit(intAddrType, int ByteAddr, int BitNo);              //函数功能：置位PLC某个位的值为0 AddrType取值：0x84:D区  0x83：M区  0x82：O区  0x81：I区  0x1C : C区  0x1D：T区

2.26ResetVBit(intByteAddr, int BitNo);                        //函数功能：置位PLC的V区域某个位的值为0

2.27ReadArea(int Area, intDBNumber, int Start, int Amount, int WordLen, void *pUsrData);

//读PLC某个区域的值

//Area表示内存区。取值0x84:V区  0x83：M区  0x82：O区  0x81：I区  0x1C:C区  0x1D：T区

//DBNumber表示区域号，一般为1

//Start表示起始地址。当函数功能为读bit时，int addr =Start/8; int bit = Start%8;此时表示第addr地址的第Bit位。如Start = 8;则表示第1号地址的第0位，即addr.Bit(1.0)；

//Amount表示要读取的数据长度，当函数类型为读bit时，只能为1

//WordLen决定函数的功能，函数功能有读位，字节，字，双字。取值： 0x1：Bit  0x2：Byte  0x4：Word  0x6:DW  0x8 : Real 0x1c : C区(16Bit)  0x1D：T区(16Bit)

注意：读Word和DWord功能有问题，高位字节在前，低位字节在后（跟我们的程序反过来）

//*pUsrData表示数据缓冲区，读取的数据存入该缓冲区

2.28WriteArea(int Area, intDBNumber, int Start, int Amount, int WordLen, void *pUsrData);

//写PLC某个区域的值

//Area表示内存区。取值0x84:V区  0x83：M区  0x82：O区  0x81：I区  0x1C:C区  0x1D：T区

//DBNumber表示区域号，一般为1

// Start表示起始地址。当函数功能为写bit时，int addr =Start/8; int bit = Start%8;此时表示第addr地址的第Bit位。如Start = 8;则表示第1号地址的第0位，即addr.Bit(1.0)；

//Amount表示要写的数据长度，当函数类型为写bit时，只能为1

// WordLen决定函数的功能，函数功能有写位，字节，字，双字。取值： 0x1：Bit  0x2：Byte  0x4：Word  0x6:DW  0x8 : Real 0x1c : C区(16Bit)  0x1D：T区(16Bit)

注意：读Word和DWord功能有问题，高位字节在前，低位字节在后（跟我们的程序反过来）

//*pUsrData表示数据缓冲区，写入PLC的数据存入该缓冲区

三、调用snap7的是一个实例

//创建一个指向TS7Client类的指针

   TS7Client* client = new TS7Client;

   //连接PLC

   client->ConnectTo(“192.168.22.198”, 0, 1);

   //创建数据接收缓冲区

   BYTE buff[10] = { 0 };

   //读V区0地址的1位数据

   client->DBRead(1,0, 1, buff);

   //断开与PLC连接

client->Disconnect();
