大家好，又见面了，我是全栈君。
近期调试用到了安信可的ESP-01模块，最终打通了编译下载调试的整个通道，有一些细节须要记录，方便兴许的开发工作。
转载请注明：http://blog.csdn.net/sadshen/article/details/46776663
一、硬件准备
安信可的相关资料没有一个非常好的收集。费了非常大劲才从QQ群中下载到了測试板电路图，最终搞明确了拨码开关的含义。另外ESP-01的flash大小也没地方标明。问了QQ群里的人才知道手头的这个黑色版本号模块的flash大小是1M。
通过对电路的了解，大致知道安信可的測试板是使用一个stc的单片机来与esp-01模块进行通信，STC控制3个并排的LED，蜂鸣器以及24L01。而WiFi模块控制下方6个并排的LED。LED同一时候还和6个按键相接。
因为我们仅仅开发WiFi部分，因此须要对拨码开关进行配置，记录例如以下：

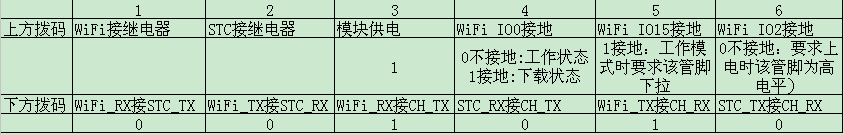

上方拨码开关：xx1010(下载时为xx1110)
下方拨码开关：001010
![ESP8266学习笔记1：怎样在安信可全功能測试板上实现ESP-01的编译下载和调试[通俗易懂]](https://javaforall.net/wp-content/uploads/2020/11/2020110817443450.jpg)
即上方拨码开关的第4位控制模块的下载和工作状态。
ESP-01有8个管脚，扣掉了VCC GND RST CH-PD这4个管脚，就剩4个脚可用了，IO0状态指示。TX RX做串口收发调试。所以如今就剩下一个IO2作功能測试了。
二、编译
乐鑫的编译环境集成了所须要的工具，lubuntu还是比較小巧的。普通电脑都能够轻松带起来，寻常我们开发用的电脑配置都够用了。
仅仅要參考附件中的 ESP8266_Build_Environment_Guide.pdf.文档，基本都不会有什么问题。1. Start:set up Linux compile environment – 搭建ESP8266编译环境
http://bbs.espressif.com/viewtopic.php?f=21&t=86
这边记录下每次编译会用到的编译命令：
1.挂起共享磁盘 ./mount.sh
2.输入管理员password espressif
3.进入app编译文件夹cd ~/Share/esp_iot_sdk_v1.1.1/app
4.make
5. ./gen_misc.sh（SPI FLASH的相关选项要与实际一致，最重要的是size）
当然还有其它的linux命令。有基础的朋友非常快就能上手。
没基础的朋友须要先掌握几个经常使用的命令。如make clean等。
这边有个要注意的。
參照这个帖子。How to use 1024+KB flash – 怎样使用1024KB 及以上 flash，http://bbs.espressif.com/viewtopic.php?
f=10&t=305。在ESP-01模块（1M flash）的硬件条件下。须要改动PRIV_PARAM_START_SEC 这个宏。
三、下载
官方给了下载工具：
How to use flash download tool?

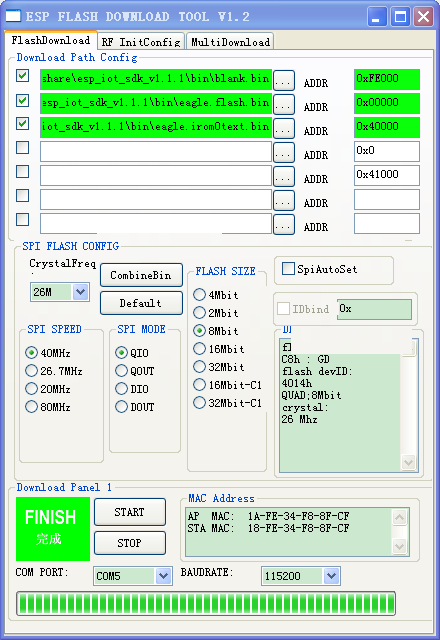

bin及烧录地址。SPI FLASH配置与编译时一致。
拨码开关第4位拨至On，点击Start，測试板上电，就可以。
四、调试

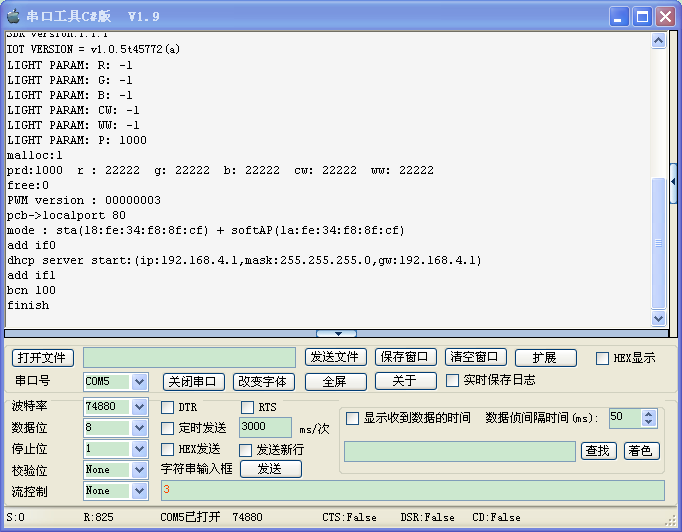

拨码开关第4位拨至Off，打开相应的COM口，就可以看到打印输出。
