SDL2来源分析7：演出（SDL_RenderPresent()）

=====================================================

SDL源代码分析系列文章上市：

SDL2源码分析1：初始化（SDL_Init()）

SDL2源码分析2：窗体（SDL_Window）

SDL2源码分析3：渲染器（SDL_Renderer）

SDL2源码分析4：纹理（SDL_Texture）

SDL2源码分析5：更新纹理（SDL_UpdateTexture()）

SDL2源码分析6：拷贝到渲染器（SDL_RenderCopy()）

SDL2源码分析7：显示（SDL_RenderPresent()）

SDL2源码分析8：视频显示总结

=====================================================

上一篇文章分析了SDL纹理赋值给渲染目标的函数SDL_RenderCopy()。

这篇文章分析SDL显示视频最后的一个函数：SDL_RenderPresent()。



SDL播放视频的代码流程例如以下所看到的。


初始化:

SDL_Init(): 初始化SDL。

SDL_CreateWindow(): 创建窗体（Window）。

SDL_CreateRenderer(): 基于窗体创建渲染器（Render）。

SDL_CreateTexture(): 创建纹理（Texture）。

循环渲染数据:

SDL_UpdateTexture(): 设置纹理的数据。

SDL_RenderCopy(): 纹理复制给渲染器。

SDL_RenderPresent(): 显示。

上篇文章分析了该流程中的第6个函数SDL_RenderCopy()。本文继续分析该流程中的最后一个函数SDL_RenderPresent()。

SDL_RenderPresent()

函数简单介绍

SDL使用SDL_RenderPresent()显示画面。

SDL_RenderPresent()的原型例如以下。

void SDLCALL SDL_RenderPresent(SDL_Renderer * renderer);

參数renderer用于指定渲染器。

函数调用关系图

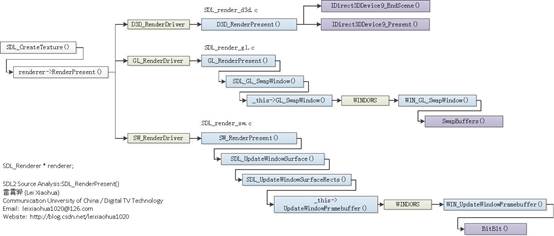

SDL_RenderPresent()关键函数的调用关系能够用下图表示。



上面的图片不太清晰，更清晰的图片上传到了相冊里面：

http://my.csdn.net/leixiaohua1020/album/detail/1794103

把相冊里面的图片保存下来就能够得到清晰的图片了。

源码分析

SDL_RenderPresent()的源码位于render\SDL_render.c中。

例如以下所看到的。

void SDL_RenderPresent(SDL_Renderer * renderer)
{
    CHECK_RENDERER_MAGIC(renderer, );


    /* Don't draw while we're hidden */
    if (renderer->hidden) {
        return;
    }
    renderer->RenderPresent(renderer);
}

从源码中能够看出，SDL_RenderPresent()调用了SDL_Render的RenderPresent()方法显示图像。

以下我们具体看一下几种不同的渲染器的RenderPresent()的方法。

1. Direct3D

Direct3D 渲染器中相应RenderPresent()的函数是D3D_RenderPresent()。它的源码例如以下所看到的（位于render\direct3d\SDL_render_d3d.c）。

static void D3D_RenderPresent(SDL_Renderer * renderer)
{
    D3D_RenderData *data = (D3D_RenderData *) renderer->driverdata;
    HRESULT result;


    if (!data->beginScene) {
        IDirect3DDevice9_EndScene(data->device);
        data->beginScene = SDL_TRUE;
    }


    result = IDirect3DDevice9_TestCooperativeLevel(data->device);
    if (result == D3DERR_DEVICELOST) {
        /* We'll reset later */
        return;
    }
    if (result == D3DERR_DEVICENOTRESET) {
        D3D_Reset(renderer);
    }
    result = IDirect3DDevice9_Present(data->device, NULL, NULL, NULL, NULL);
    if (FAILED(result)) {
        D3D_SetError("Present()", result);
    }
}

从代码中能够看出，该函数调用了2个最关键Direct3D的API：

IDirect3DDevice9_EndScene()：结束一个场景。

IDirect3DDevice9_Present()：显示。

2. OpenGL

OpenGL渲染器中相应RenderPresent()的函数是GL_RenderPresent()，它的源码例如以下所看到的（位于render\opengl\SDL_render_gl.c）。

static void GL_RenderPresent(SDL_Renderer * renderer)
{
GL_ActivateRenderer(renderer);


    SDL_GL_SwapWindow(renderer->window);
}

代码比較简单，仅仅有两行。关键的显示函数位于SDL_GL_SwapWindow()函数中。以下看一下SDL_GL_SwapWindow()的代码（位于video\SDL_video.c。感觉这里调用关系略微有点乱…）。

void SDL_GL_SwapWindow(SDL_Window * window)
{
    CHECK_WINDOW_MAGIC(window, );


    if (!(window->flags & SDL_WINDOW_OPENGL)) {
        SDL_SetError("The specified window isn't an OpenGL window");
        return;
    }


    if (SDL_GL_GetCurrentWindow() != window) {
        SDL_SetError("The specified window has not been made current");
        return;
    }


    _this->GL_SwapWindow(_this, window);
}

从上述代码中能够看出。SDL_GL_SwapWindow()调用了SDL_VideoDevice的GL_SwapWindow()函数。

我们看一下在“Windows视频驱动”的情况下，该函数的代码。在“Windows视频驱动”的情况下，调用GL_SwapWindow()实际上是调用了WIN_GL_SwapWindow()函数。看一下WIN_GL_SwapWindow()函数的代码（位于video\windows\SDL_windowsopengl.c）。

void WIN_GL_SwapWindow(_THIS, SDL_Window * window)
{
    HDC hdc = ((SDL_WindowData *) window->driverdata)->hdc;


    SwapBuffers(hdc);
}

代码中调用了简单的一个函数SwapBuffers()，完毕了显示功能。

3. Software

Software渲染器中相应RenderPresent()的函数是SW_RenderPresent()，它的源码例如以下所看到的（位于render\software\SDL_render_sw.c）。

static void SW_RenderPresent(SDL_Renderer * renderer)
{
    SDL_Window *window = renderer->window;


    if (window) {
        SDL_UpdateWindowSurface(window);
    }
}

从代码中能够看出。SW_RenderPresent()调用了一个函数SDL_UpdateWindowSurface()。我们看一下SDL_UpdateWindowSurface()的代码（位于video\SDL_video.c）。

int SDL_UpdateWindowSurface(SDL_Window * window)
{
    SDL_Rect full_rect;


    CHECK_WINDOW_MAGIC(window, -1);


    full_rect.x = 0;
    full_rect.y = 0;
    full_rect.w = window->w;
    full_rect.h = window->h;
    return SDL_UpdateWindowSurfaceRects(window, &full_rect, 1);
}

SDL_UpdateWindowSurface()又调用了还有一个函数SDL_UpdateWindowSurfaceRects()。继续看SDL_UpdateWindowSurfaceRects()的代码。

int SDL_UpdateWindowSurfaceRects(SDL_Window * window, const SDL_Rect * rects,
                             int numrects)
{
    CHECK_WINDOW_MAGIC(window, -1);


    if (!window->surface_valid) {
        return SDL_SetError("Window surface is invalid, please call SDL_GetWindowSurface() to get a new surface");
    }


    return _this->UpdateWindowFramebuffer(_this, window, rects, numrects);
}

SDL_UpdateWindowSurfaceRects()调用了SDL_VideoDevice的UpdateWindowFramebuffer()函数。在“Windows视频驱动”的情况下。相当于调用了WIN_UpdateWindowFramebuffer()。

我们看一下该函数的代码（位于video\windows\SDL_windowsframebuffer.c）

int WIN_UpdateWindowFramebuffer(_THIS, SDL_Window * window, const SDL_Rect * rects, int numrects)
{
    SDL_WindowData *data = (SDL_WindowData *) window->driverdata;


    BitBlt(data->hdc, 0, 0, window->w, window->h, data->mdc, 0, 0, SRCCOPY);
    return 0;
}

经过一系列的寻找之后，最终找到了Software渲染视频展示“资源”：BitBlt()性能。
