基于MATLAB GUI的串口通信

全栈程序员-站长 • 2022年6月12日下午3:00 • 未分类 • 阅读 51

大家好，又见面了，我是你们的朋友全栈君。

之前学过单片机对于串口通信比较了解

最近在学习MATLAB 发现它还可以控制串口于是通过MATLAB 的GUI创建了一个串口通信的小软件

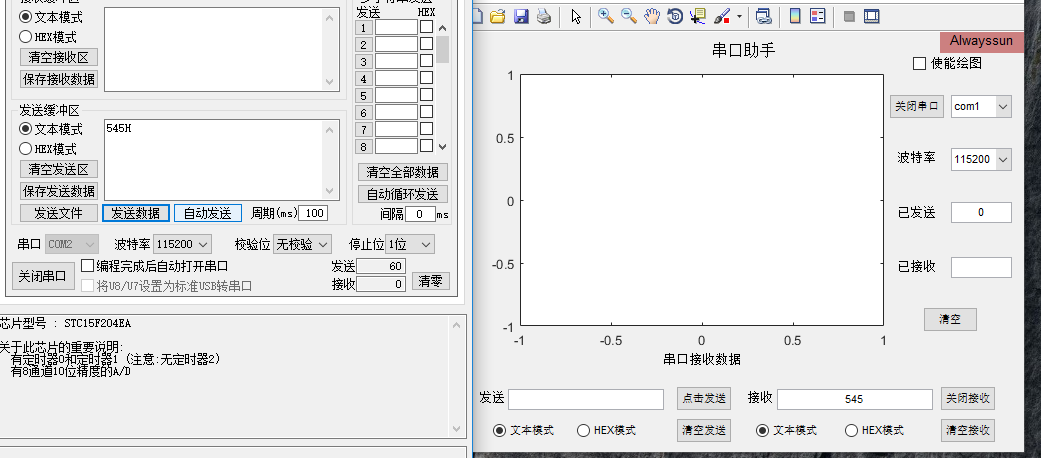

效果如下

基于MATLAB GUI的串口通信

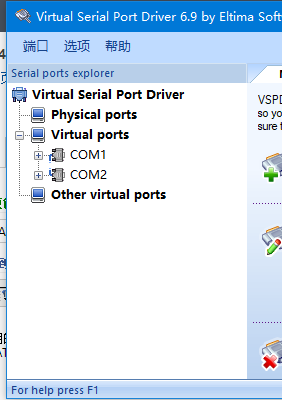

如果没有单片机或者其他硬件的话我们可以直接用软件模拟串口本人选择了Configure Virtual Serial Port Driver 这个软件软件网上就有下一个使用几天就行了

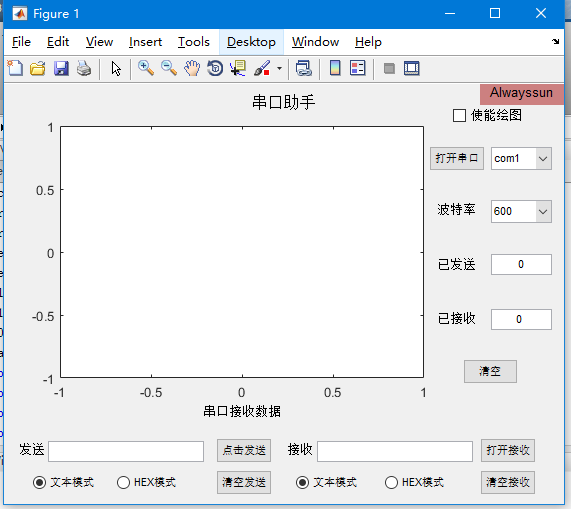

选择两个没有被占用的串口点击Add pair 会发现左边多出了一对串口这对串口现在已经连接在了一起我的是COM1和COM2 现在如果往 COM1发信息那么COM2就会接收到之后我通过MATLAB的 uicontrol 函数搭建了 UI界面并逐步实现了串口通信布局代码如下

基于MATLAB GUI的串口通信

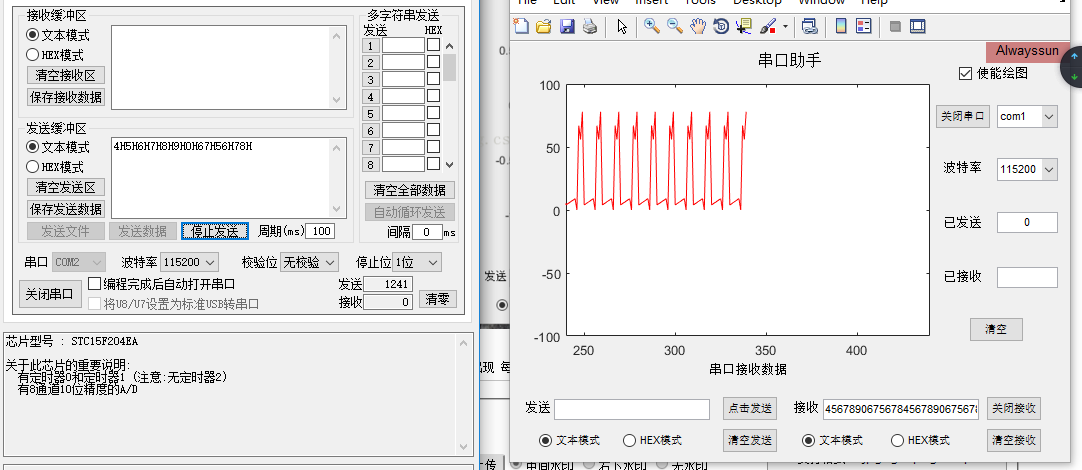

打开串口以及接收数据以及动态显示的代码如下

function openserial(h1,h2,h3,h4,h5,h6,h7)
global s;
baud=[600,1200,2400,4800,9600,14400,19200,28800,38400,57600,115200,230400,460800];
v1=get(h1,’value’);
v2=get(h2,’value’);
m=strcat(‘com’,num2str(v1));
if strcmp(get(gco,’string’),’打开串口’)
try
s = serial(m);
fopen(s); %打开串口
set(s,’BytesAvailableFcnMode’,’Terminator’); %设置中断触发方式
set(s,’Terminator’,’H’,’BaudRate’,baud(v2),’DataBits’,7);
set(s,’BytesAvailableFcn’,{@ReceiveCallback,h3,h4,h5,h6,h7});
% s.BytesAvailableFcn =@ReceiveCallback; % 定义中断响应函数对象
set(gco,’string’,’关闭串口’);
msgbox([‘打开’,m,’成功’]);
catch err
msgbox(‘打开失败’);
end
else
try
fclose(s);
set(gco,’string’,’打开串口’);
msgbox([‘关闭’,m,’成功’]);
catch err
msgbox(‘关闭失败’);
end
delete(s);
end
end

function ReceiveCallback(obj,event,h3,h4,h5,h6,h7) %创建中断响应函数
global s;
global a;
global recnuma;
global recstr;
global x;
global y;
global ii;
a = fscanf(s); % 接收数据并显示（无分号）
a(end)=[];
if(strcmp(get(h5,’string’),’关闭接收’))
recstr=strcat(recstr,a);
recnuma=recnuma+length(a);
end
set(h3,’string’,num2str(recnuma));
set(h4,’string’,recstr);
if(get(h7,’value’)==1)
m=str2double(a);
x=[x ii];
y=[y m];
set(h6,’XData’,x,’YData’,y);
ii=ii+1;
axis([ii-100,ii+100,-100,100]);
end
end
