步骤如下：

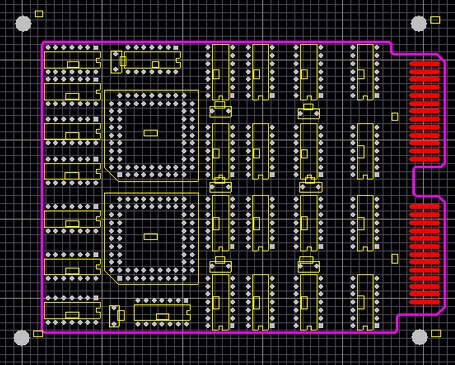

1）用 Protel99 se软件打开 PCB 文件。

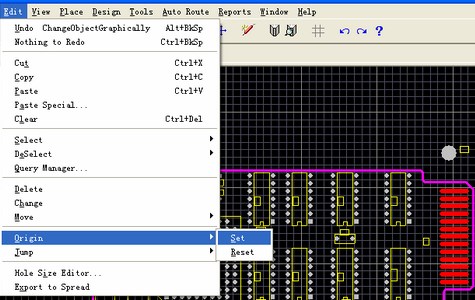

2）设定原点。选择【Edit】 / 【Origin】 / 【Set】，设定坐标原点。
3）导出坐标数据。选择【File】/【Cam Manager…】，出现输出数据向导界面

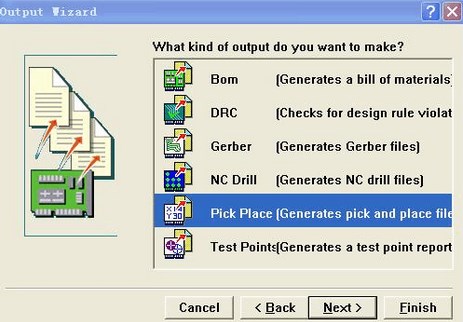

按“Next”，选择输出数据类型为 Pick Place。

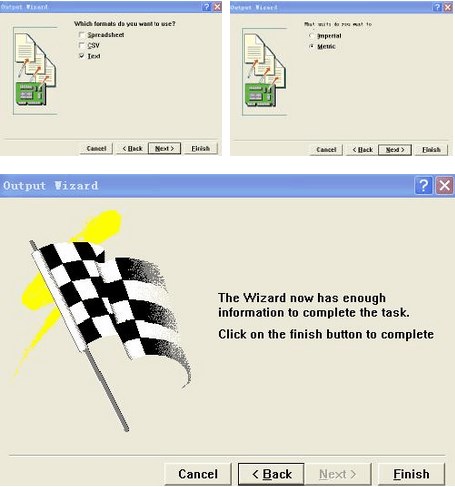

再按“Next”继续，文件格式选择 Text、单位选择 Metric。

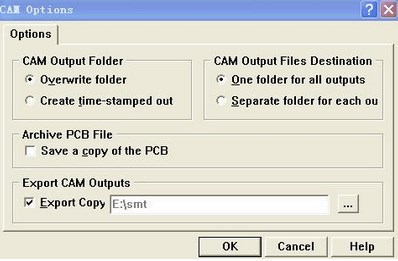

然后选择【Tools】/【Preference…】，在弹出的 CAM Options 对话框中设定输出坐标文件所在的目录。

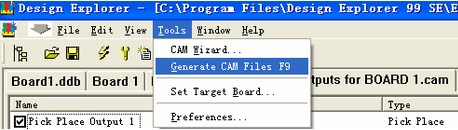

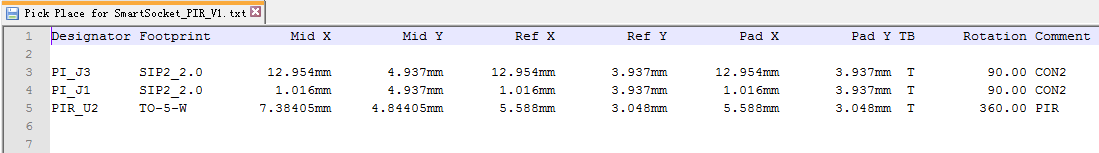

选择【Tools】/ 【Generate CAM Files】 在指定路径下生成坐标文件。
