本次设计采用LM324、LM386、4欧姆的喇叭各1个，场效应管、电阻、电容等器件，
电路主要由三部分电路构成，分别是由LM324N 构成的运算放大电路和音调控制电路，以及由LM386构成的功率放大电路。当接收到输入语音信号时，将语音信号转换为电信号，经过运算放大电路将电信号进行放大，然后可通过音调控制电路进行调节，最后通过功率放大电路将进行功率放大后再输出。
1. LM324运算放大电路
LM324 是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。每一组运算放大器可用图2所示的符号来表示。它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。两个信号输入端中,Vi-（-）为反相输入端,表示运放输出端Vo的信号与该输入端的位反;Vi+（+）为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。LM324的 引脚排列见图3。由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。
2. LM386功率放大电路
LM386是美国国家半导体公司生产的音频功率放大器，主要应用于低电压消费类产品。为使外围元件最少，电压增益内置为20。但在1脚和8脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至200。输入端以地位参考，同时输出端被自动偏置到电源电压的一半，在6V电源电压下，它的静态功耗仅为24mW,使得LM386特别适用于电池供电的场合。
3.材料清单
|
Comment |
Description |
Designator |
LibRef |
Quantity |
|
LM324N |
Quad Low-Power Operational Amplifier |
U2 |
LM324N |
1 |
|
Res2 |
Resistor |
R1, R2, R3, R4, R5, R6, R7, R8, R9, R10, R11, R12 |
Res2 |
12 |
|
Cap2 |
Capacitor |
C3 |
Cap2 |
1 |
|
SW-DIP4 |
DIP Switch |
S1 |
SW-DIP4 |
1 |
|
Header 2 |
Header, 2-Pin |
P1 |
Header 2 |
1 |
|
3.5mm耳机插座 |
|
*1 |
3.5mm耳机插座 |
1 |
|
Speaker |
Loudspeaker |
LS1 |
Speaker |
1 |
|
Cap1 |
|
C1, C2, C8, C11 |
Cap1 |
4 |
|
Cap2 |
|
C4, C5, C6, C7, C9, C10 |
Cap2 |
6 |
|
RPot |
|
RP1, RP2, RP3, RP4, RP5 |
RPot |
5 |
4. 原理图剖析

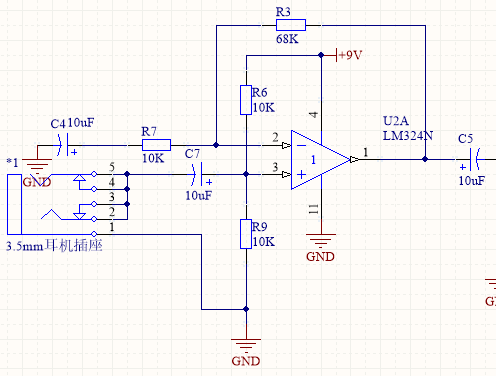

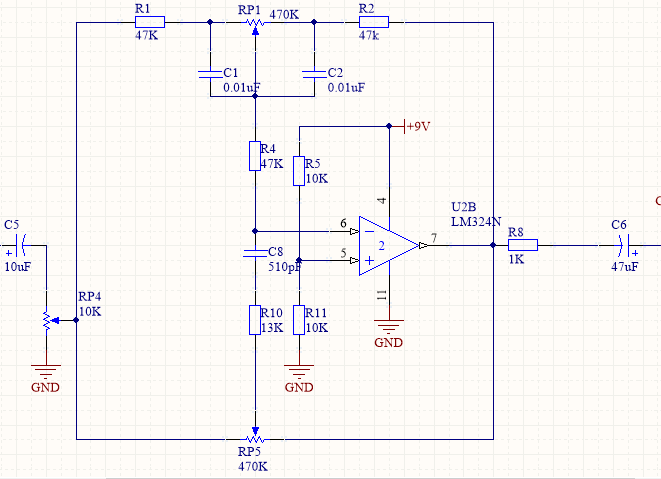

运算放大电路音调控制电路

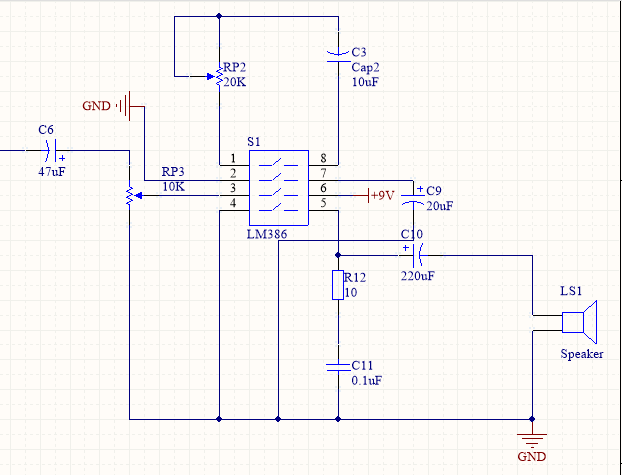

功率放大电路

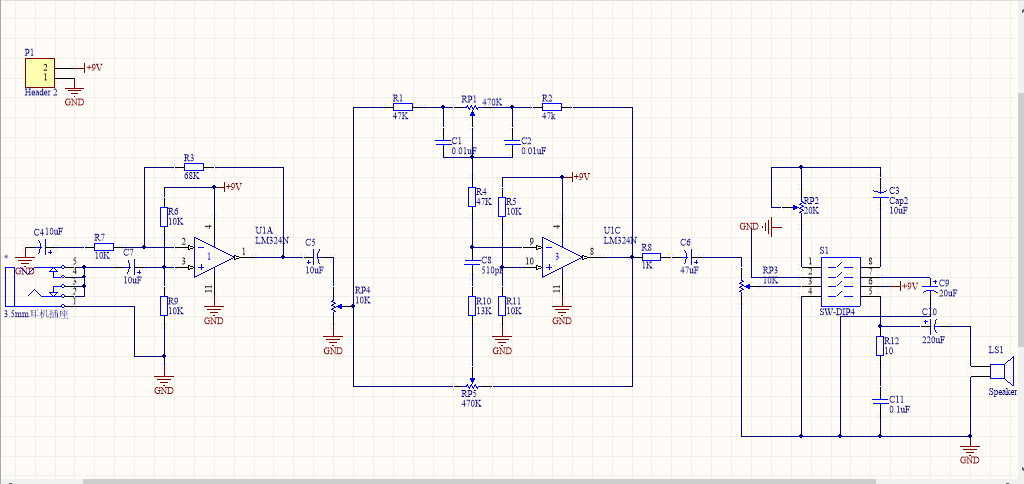

总电路图

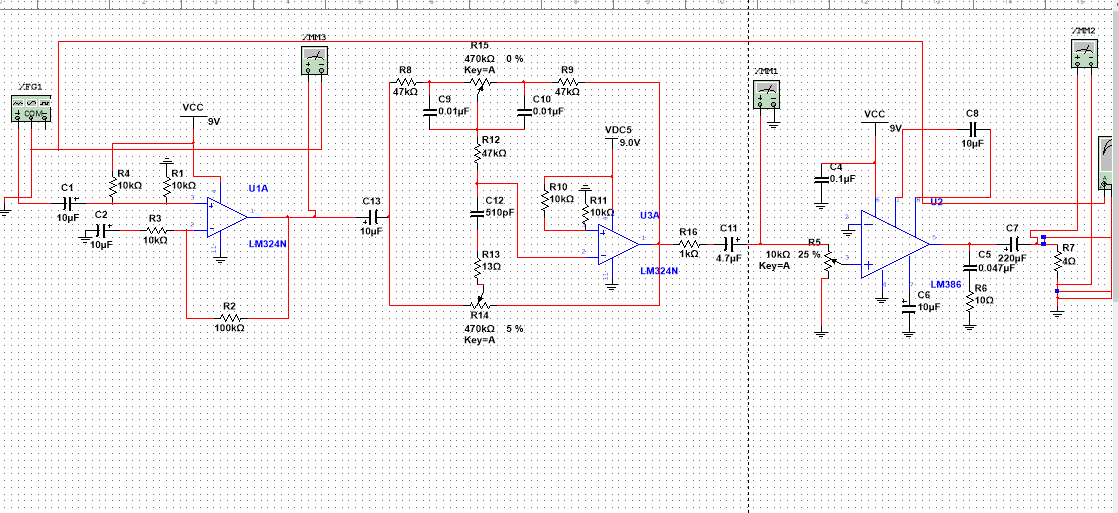

音调控制电路仿真图
5.注意事项

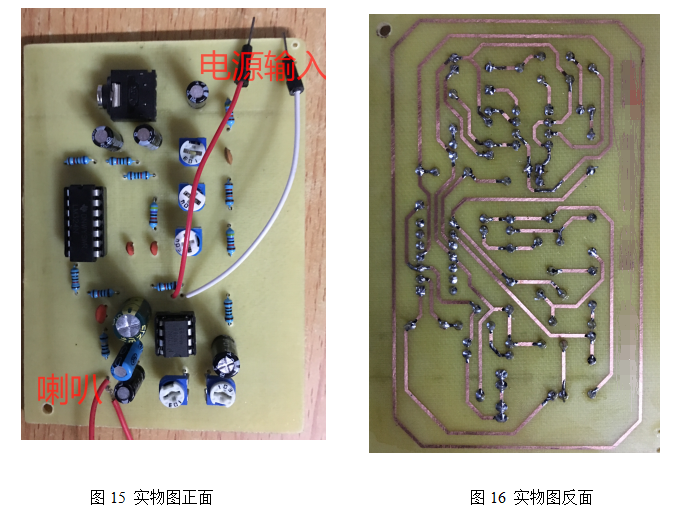

在用Multisim进行仿真时，lm386需要自己画，具体步骤可参考（http://www.51hei.com/bbs/dpj-30906-1.html）。电路图绘制用的是AD，调试过程注意电容的选择吧（滤波），最后来两张实物图结束本次分享：
