1. 简介

PID控制应用广泛，说起来PID特别的简单，在比例负反馈的基础上加入微分项实现快速调节，加入积分项实现无静差。MATLAB强大的功能让学习变得非常简单。在学习智能控制这门课的时候，老师推荐了刘金琨老师的先进PID控制一书，边看边学边调程序。下文程序选自此书。

2. 模拟PID

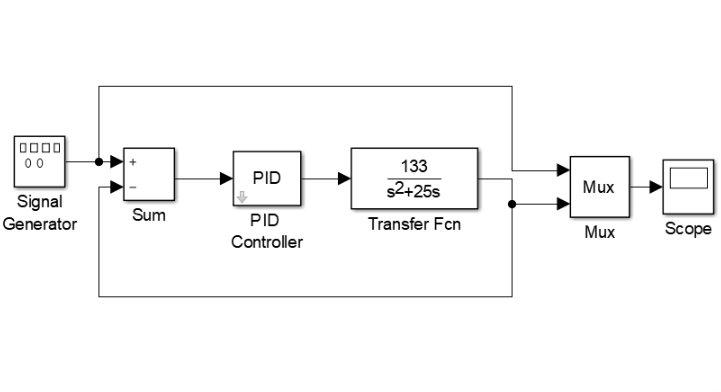

首先从模拟PID开始，被控系统一般是下图这种结构：
这里写图片描述

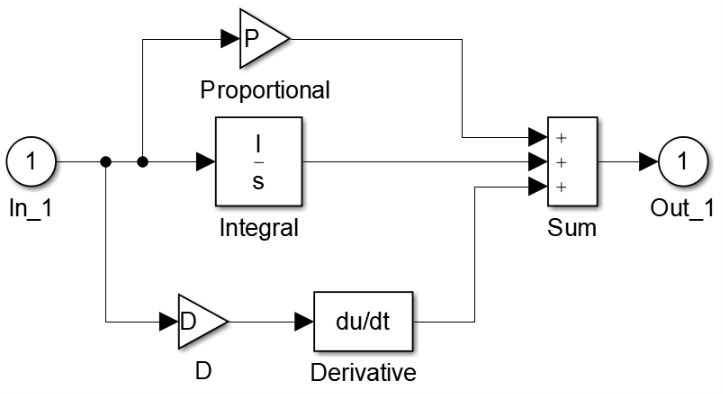

其中PID控制器：
这里写图片描述

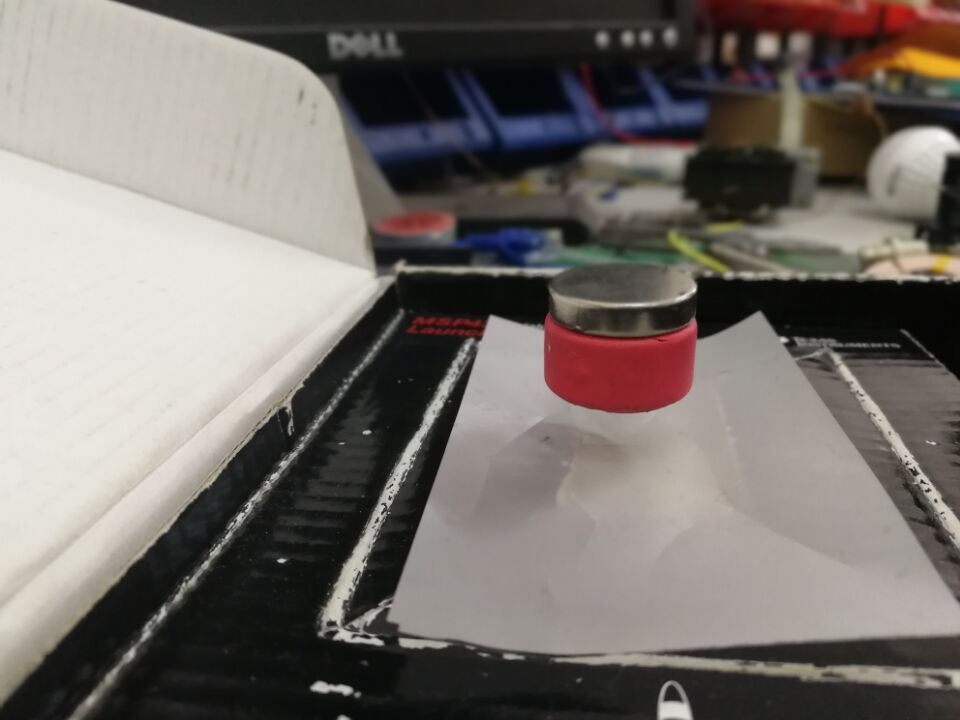

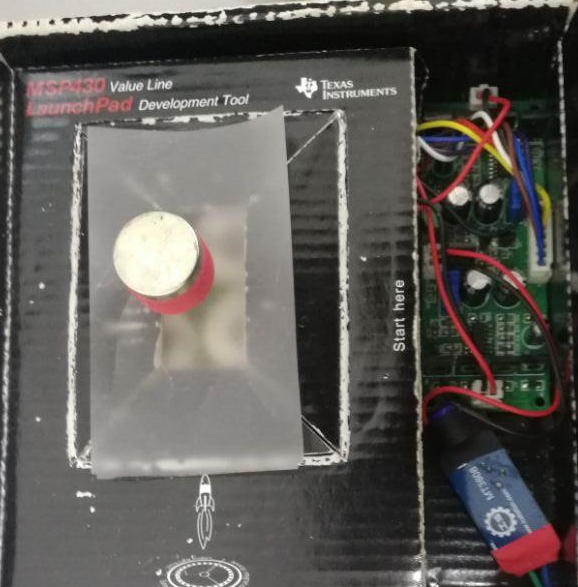

一种用模拟PID控制的磁悬浮：

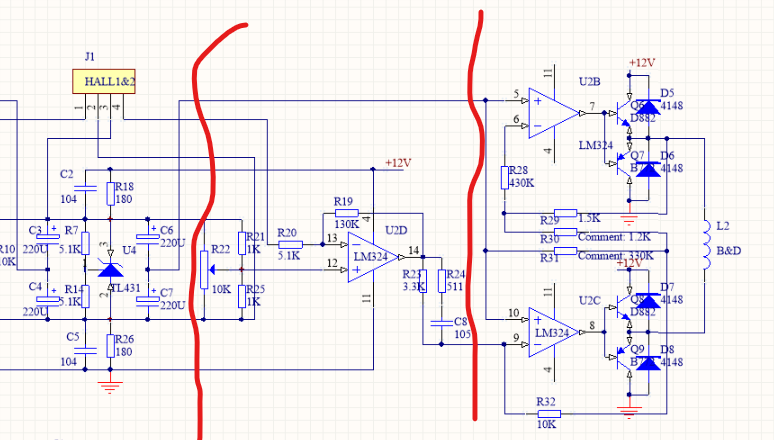

电路图
这里写图片描述
左侧是霍尔传感器获得磁体的位置，中间是控制器，右侧是驱动部分。U2D是比例放大器，后面的网络引入了微分。

对系统的仿真，可以使用SIMULINK，还可以通过S函数实现：

%S-function for continuous state equation
function [sys,x0,str,ts]=s_function(t,x,u,flag)
switch flag,
%Initialization
  case 0,
    [sys,x0,str,ts]=mdlInitializeSizes;
%Outputs
  case 3,
    sys=mdlOutputs(t,x,u);
%Unhandled flags
  case {
   2, 4, 9 }
    sys = [];
%Unexpected flags
  otherwise
    error(['Unhandled flag = ',num2str(flag)]);
end
%mdlInitializeSizes
function [sys,x0,str,ts]=mdlInitializeSizes
sizes = simsizes;
sizes.NumContStates  = 0;
sizes.NumDiscStates  = 0;
sizes.NumOutputs     = 1;
sizes.NumInputs      = 3;
sizes.DirFeedthrough = 1;
sizes.NumSampleTimes = 0;
sys=simsizes(sizes);
x0=[];
str=[];
ts=[];
function sys=mdlOutputs(t,x,u)
error=u(1);
derror=u(2);
errori=u(3);

kp=60;
ki=1;
kd=3;
ut=kp*error+kd*derror+ki*errori;
sys(1)=ut;

3. 离散系统PID

有了方便的计算机，很多时候数字控制器变得特别方便。
对一个系统

1 / (1 + s)

$1/(1+s)$

%Discrete PID control for continuous plant
clear all;
close all;

ts=0.001;  %Sampling time
xk=zeros(2,1);
e_1=0;
u_1=0;

for k=1:1:2000
time(k) = k*ts;

yd(k)=0.50*sin(1*2*pi*k*ts);

para=u_1;
tSpan=[0 ts];
[tt,xx]=ode45('chap1_6plant',tSpan,xk,[],para);
xk = xx(length(xx),:);
y(k)=xk(1);

e(k)=yd(k)-y(k);
de(k)=(e(k)-e_1)/ts;

u(k)=20.0*e(k)+0.50*de(k);
%Control limit
if u(k)>10.0
   u(k)=10.0;
end
if u(k)<-10.0
   u(k)=-10.0;
end

u_1=u(k);
e_1=e(k);

D=1;
if D==1  %Dynamic Simulation Display
    plot(time,yd,'b',time,y,'r');
    pause(0.00000000000000000);
end
end
figure(1);
plot(time,yd,'r',time,y,'k:','linewidth',2);
xlabel('time(s)');ylabel('yd,y');
legend('Ideal position signal','Position tracking');
figure(2);
plot(time,yd-y,'r','linewidth',2);
xlabel('time(s)'),ylabel('error');
