MSDP配置（anycast RP）

大家好，又见面了，我是你们的朋友全栈君。

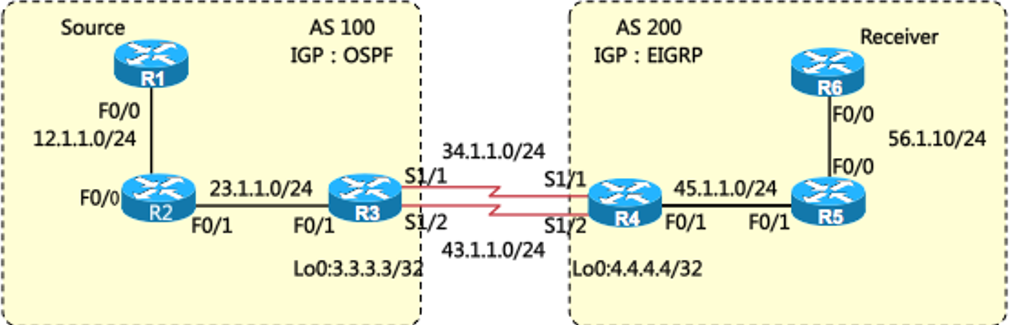

实验拓扑：

案例配置需求：
1、 设备之间互联的IP如图所示；
2、 R1 和R2设备互联使用12.1.1.X/24，X表示设备编号，如R1使用12.1.1.1/24，R2使用12.1.1.2/24，其它设备互联同上；
3、 AS100内IGP协议运行OSPF协议，AS200内IGP协议运行EIGRP协议；
4、 R3和R4配置运行BGP协议，建立EBGP邻居关系；
5、 配置组播稀疏模式，其中R3和R4为RP，在AS100，配置静态RP地址为3.3.3.3，在AS200，配置静态RP地址为4.4.4.4；
6、 R1作为组播源，R6作为239.1.1.1的组播接收者；
7、 R4根据MBGP做RPF检测，其它路由器根据单播路由表做RPF检测；
8、 R3和R4配置BGP协议，单播流量走S1/1线路。组播流量走S1/2线路；
9、 R3和R4使用Loopback0口建立MSDP；

配置思路：
1.先配置IP地址
2.R1 R2 R3运行OSPF协议
R1:
router ospf 100
router-id 1.1.1.1
log-adjacency-changes
network 12.1.1.0 0.0.0.255 area 0
R2：
router ospf 100
router-id 2.2.2.2
network 12.1.1.0 0.0.0.255 area 0
network 23.1.1.0 0.0.0.255 area 0
R3：
router-id 3.3.3.3
log-adjacency-changes
network 3.3.3.3 0.0.0.0 area 0
network 23.1.1.0 0.0.0.255 area 0
3.R4 R5 R6运行EIGRP协议
R4：
router eigrp 100
network 4.4.4.4 0.0.0.0
network 45.1.1.0 0.0.0.255
no auto-summary
R5：
router eigrp 100
network 45.1.1.0 0.0.0.255
network 56.1.1.0 0.0.0.255
no auto-summary
R6：
router eigrp 100
network 56.1.1.0 0.0.0.255
no auto-summary
4.R3 R4配置BGP
R3：
router bgp 100
bgp router-id 3.3.3.3
no bgp default ipv4-unicast
bgp log-neighbor-changes
neighbor 34.1.1.4 remote-as 200
neighbor 43.1.1.4 remote-as 200
!
address-family ipv4
neighbor 34.1.1.4 activate
no auto-summary
no synchronization
network 3.3.3.3 mask 255.255.255.255
保证MSDP单播可达，能够建立MSDP连接
network 12.1.1.0 mask 255.255.255.0
通过BGP,将组播源路由传递到AS200，保证R5能通过RPF检测
exit-address-family
!
address-family ipv4 multicast
neighbor 43.1.1.4 activate
no auto-summary
network 12.1.1.0 mask 255.255.255.0
题目要求R4通过MBGP检测，RPF检测顺序，默认MBGP优于单播路由表
exit-address-family

R4：
router bgp 200
bgp router-id 4.4.4.4
no bgp default ipv4-unicast
bgp log-neighbor-changes
neighbor 34.1.1.3 remote-as 100
neighbor 43.1.1.3 remote-as 100
!
address-family ipv4
neighbor 34.1.1.3 activate
no auto-summary
no synchronization
network 4.4.4.4 mask 255.255.255.255
exit-address-family
!
address-family ipv4 multicast
neighbor 43.1.1.3 activate
no auto-summary
exit-address-family

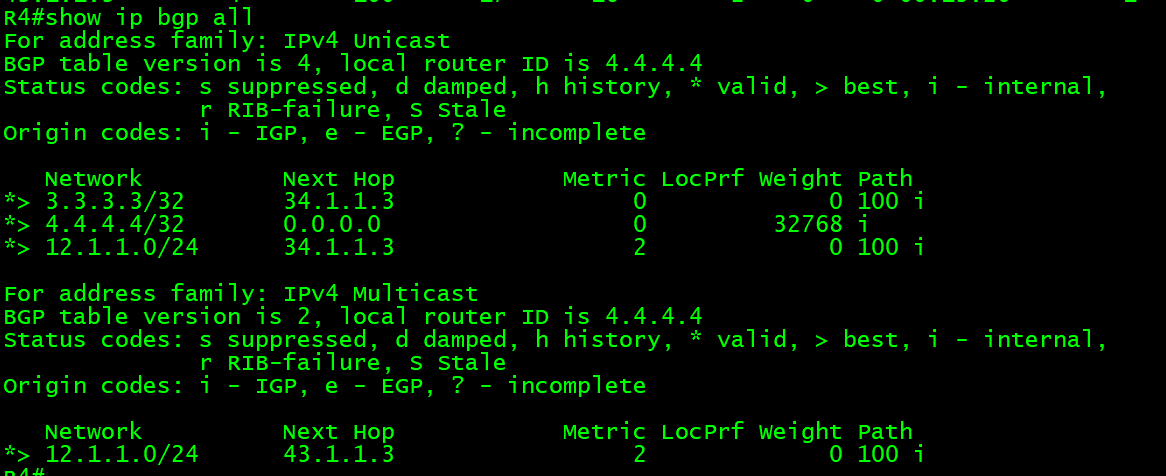

查看 BGP邻居关系表：

查看路由表：
R4：
access-list 1 permit 12.1.1.0 0.0.0.255
route-map ccie permit 10
match ip address 1
router eigrp 100
redistribute bgp 200 metric 10000 100 255 1 1500 route-map ccie
重分步组播源网段12.1.1.0/24，为了让R5能够通过RPF检测

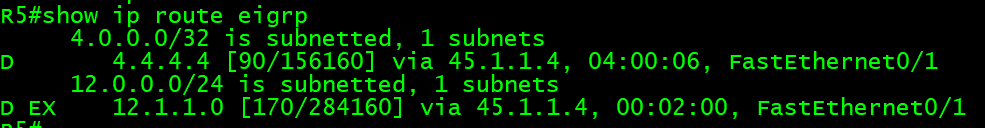

查看路由：

接着配置组播基本命令：
R2:
ip multicast-routing
interface FastEthernet0/0
ip pim sparse-mode
interface FastEthernet0/1
ip pim sparse-mode
ip pim rp-address 3.3.3.3

R3：
ip multicast-routing
interface FastEthernet0/1
ip pim sparse-mode
interface Serial1/2
ip pim sparse-mode
ip pim rp-address 3.3.3.3

R4：
ip multicast-routing
interface FastEthernet0/1
ip pim sparse-mode
interface Serial1/2
ip pim sparse-mode
ip pim rp-address 4.4.4.4

R5：
ip multicast-routing
interface FastEthernet0/0
ip pim sparse-mode
interface FastEthernet0/1
ip pim sparse-mode
ip pim rp-address 4.4.4.4

在R3 R4上配置MSDP
R3:
ip msdp peer 4.4.4.4 connect-source Loopback0 remote-as 200
ip msdp originator-id Loopback0
R4：
ip msdp peer 3.3.3.3 connect-source Loopback0 remote-as 100
ip msdp originator-id Loopback0

配置R6加入组播组
interface FastEthernet0/0
ip igmp join-group 239.1.1.1

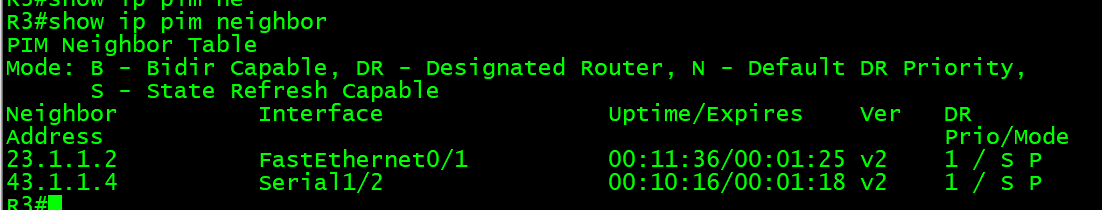

验证结果：

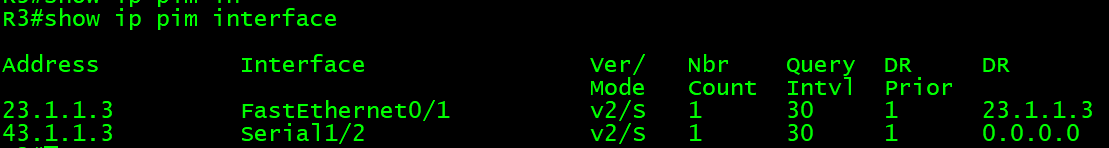

/–串口链路默认不选举DR，DR用0.0.0.0表示–/

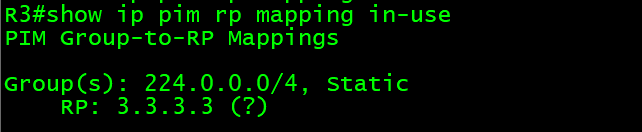

查看RP信息

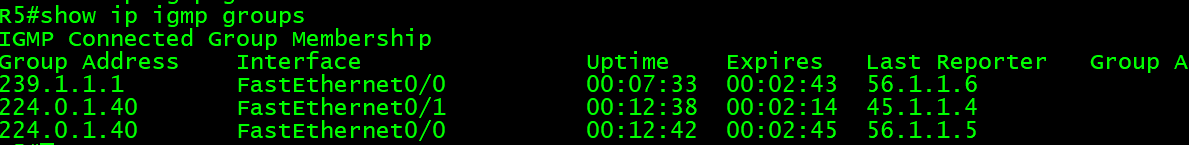

查看主机加入组播组

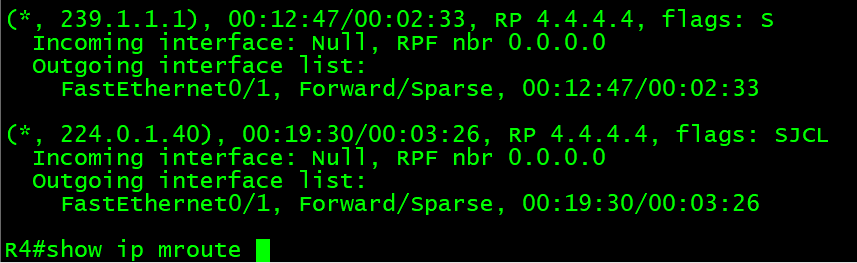

查看共享树的建立

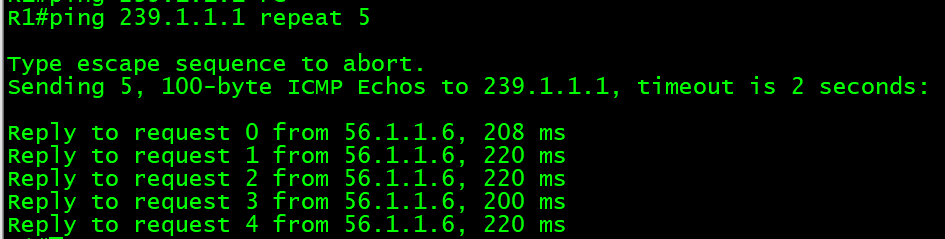

测试组播的连通性

组播注册流程
（1）R1发给R2一个组播注册包
（2）R2将该注册包以单播形式发送给RP（3.3.3.3），因为此时未建立任何组播分发树，无法传递组播流量。

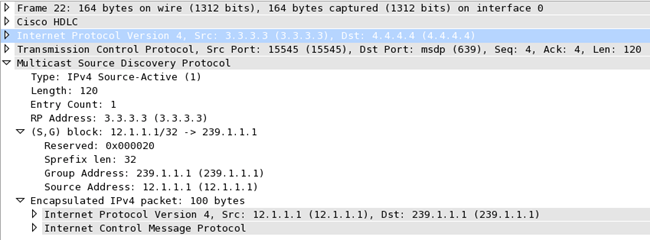

（3）R3提取单播包中的组播数据报文，封装到MSDP报文，单播发送给R4,源地址和目的地址是配置MSDP使用的地址。此时数据包是通过S1/1链路发送给R4。

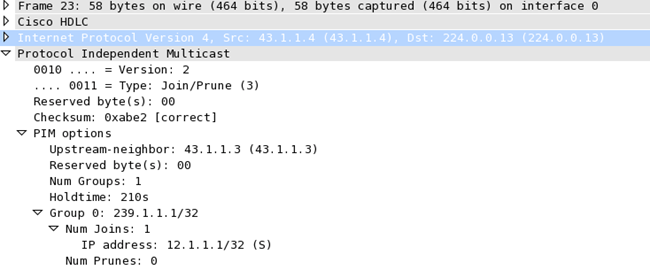

（4）R4收到MSDP报文，查看组播路由表中已经建立了关于239.1.1.1的共享树，说明有主机需要接收239.1.1.1的组播流量。此时，R4会从S1/2链路回应一个PIM join/prune报文给R3。

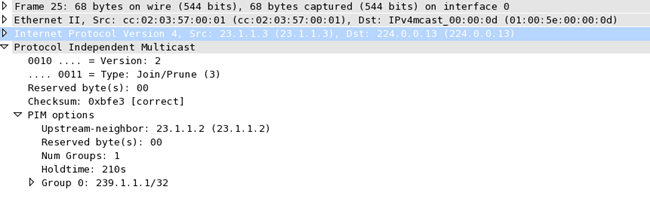

（5）R3收到R4的PIM join/prune之后，也发送一个PIM join/prune，建立(S,G)条目，最终形成源树。

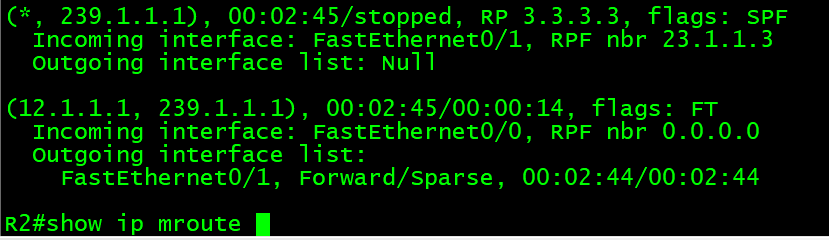

查看源树：
查看MSDP
R3#show ip msdp peer
MSDP Peer 4.4.4.4 (?), AS 200 (configured AS)
Connection status:
State: Up, Resets: 0, Connection source: Loopback0 (3.3.3.3)
Uptime(Downtime): 00:21:21, Messages sent/received: 24/21
Output messages discarded: 0
Connection and counters cleared 00:22:21 ago
SA Filtering:
Input (S,G) filter: none, route-map: none
Input RP filter: none, route-map: none
Output (S,G) filter: none, route-map: none
Output RP filter: none, route-map: none
SA-Requests:
Input filter: none
Peer ttl threshold: 0
SAs learned from this peer: 0
Input queue size: 0, Output queue size: 0
MD5 signature protection on MSDP TCP connection: not enabled
Message counters:
RPF Failure count: 0
SA Messages in/out: 0/4
SA Requests in: 0
SA Responses out: 0
Data Packets in/out: 0/1

案例总结：
1、 在不同的PIM-SM域之间建立MSDP连接时，是使用TCP 639， IP地址高的初始化TCP连接，60秒一次keepalive,75秒后没数据或keepalive则重建TCP。
2、 组播源向RP注册之后，那么RP将这些源信息通过在MSDP连接上发送Source-Active (SA)到远程RP，以提供组播源的信息。因为RP收到Source-Active (SA)后，也是要做RPF检测。
3、 MSDP只能在PIM-SM下使用
4、 组播路由协议依赖于现有的单播路由信息、MBGP路由或组播静态路由来创建组播路由表项。组播路由协议在创建组播路由表项时，运用了RPF（Reverse Path Forwarding，逆向路径转发）检查机制，以确保组播数据能够沿正确的路径传输，同时还能避免由于各种原因而造成的环路。
5、 在执行RPF检查时，路由器同时查找单播路由表、MBGP路由表和组播静态路由表，具体过程如下
首先，分别从单播路由表、MBGP路由表和组播静态路由表中各选出一条最优路由：
然后，从这三条最优路由中选择一条作为RPF路由：
如果配置了按照最长匹配选择路由，则从这三条路由中选出最长匹配的那条路由；
如果这三条路由的掩码一样，则按照组播静态路由、MBGP路由、单播路由的顺序进行选择。
