上面写这么多，本周没啥时间写技术文，那就写点轻松的，分享一个日常比较实用的功能『自动生成数据库 ER 图』

自动生成 ER 图

点赞再看，养成习惯，微信搜索『程序通事』,关注就完事了！
点击查看更多历史文章

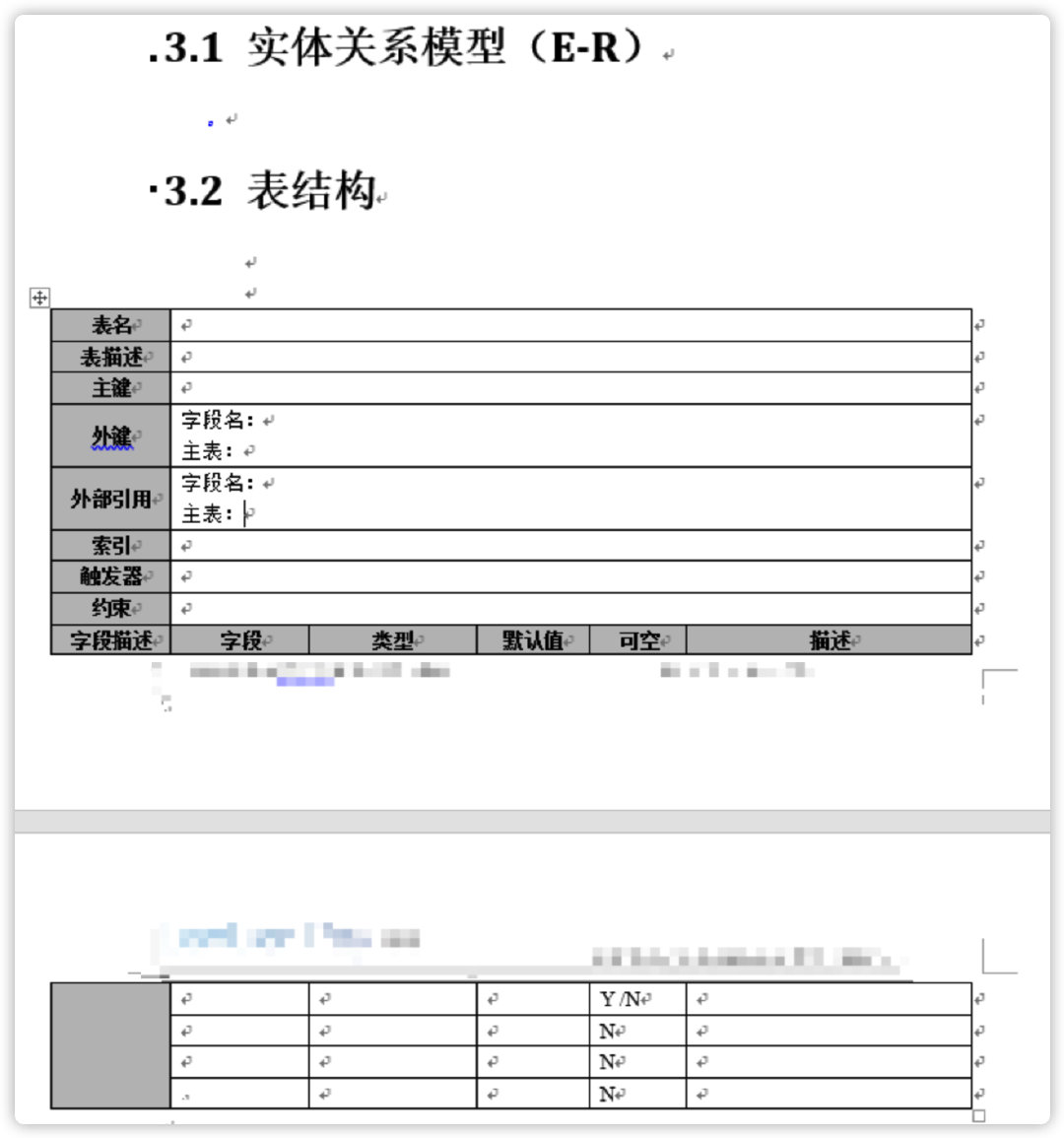

平常做技术方案设计的时候，如果有涉及到表结构的变更，就需要在文档中说明，还得将表结构信息写到文档中，类似如下：

设计数据库 ER 图太麻烦？不妨试试这两款工具，自动生成数据库 ER 图！！！

如果是一个新项目，新增了多张表，手动将字段填到表格中，再画个 ER 图，很是费劲。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-llyQfThV-1588204895459)(https://tva1.sinaimg.cn/large/007S8ZIlgy1ge80o0p292g3088052e81.gif)]

这不最近刚好发现了 IDEA Database 插件，可以自动生成 ER 图。

假设现有两张表 activity 与 visitor，表结构如下：

CREATE TABLE activity
(
    activity_id int          NOT NULL,
    title       varchar(256) NOT NULL,
    PRIMARY KEY (activity_id)

);


CREATE TABLE visitor
(
    id          int NOT NULL,
    activity_id int NOT NULL,
    PRIMARY KEY (id),
    FOREIGN KEY (activity_id) REFERENCES activity(activity_id)
);

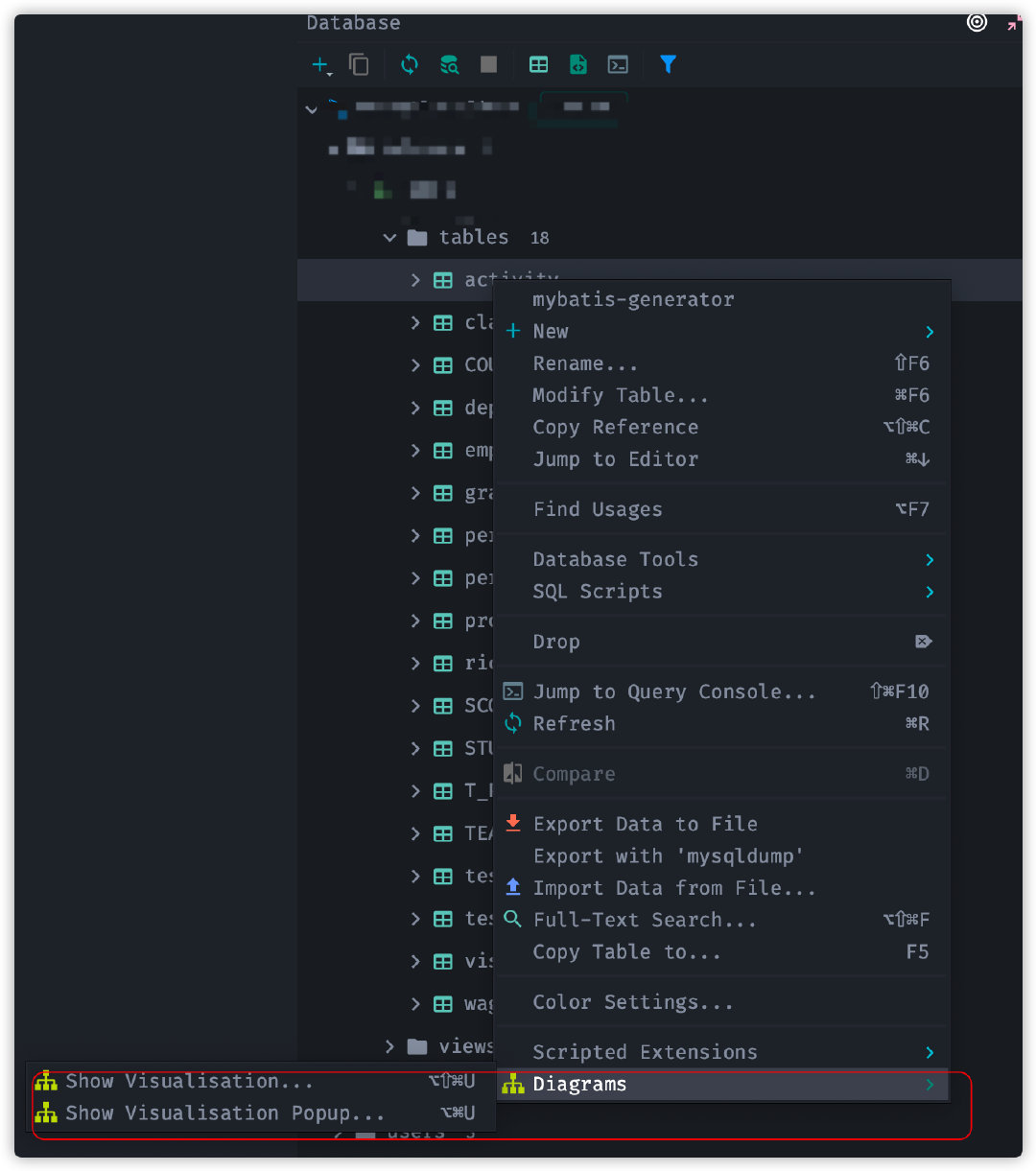

在 IDEA Database 弹框中选中相应的表，右键菜单选择 Diagrams-Show Visualisation，就可以生成 ER 图。

设计数据库 ER 图太麻烦？不妨试试这两款工具，自动生成数据库 ER 图！！！

ps: maven 包之间的层级关系也可以用这个功能展示

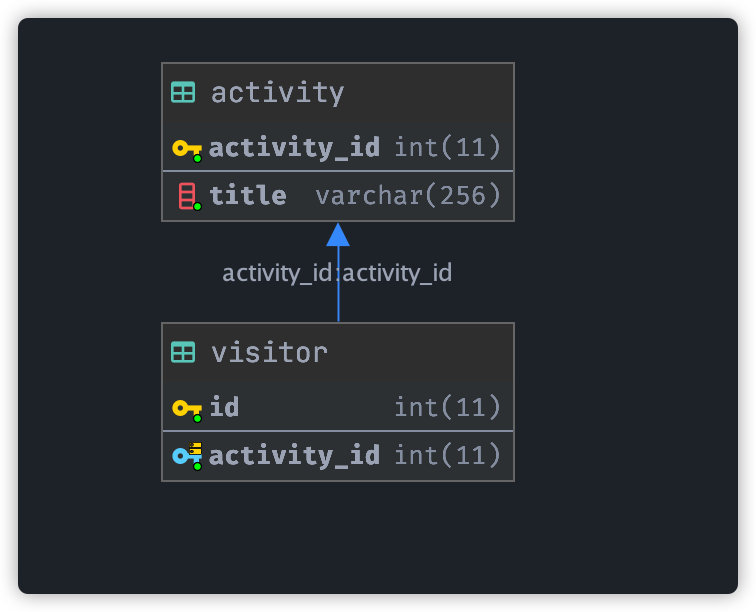

由于存在真实外键，IDEA Database 生成 ER 图的时候将会自动生成外键的关系。

设计数据库 ER 图太麻烦？不妨试试这两款工具，自动生成数据库 ER 图！！！

但是真实生产环境，我们很少会建立这种真实物理外键关系，仅仅只会在逻辑上生成一个虚拟的外键的关系。

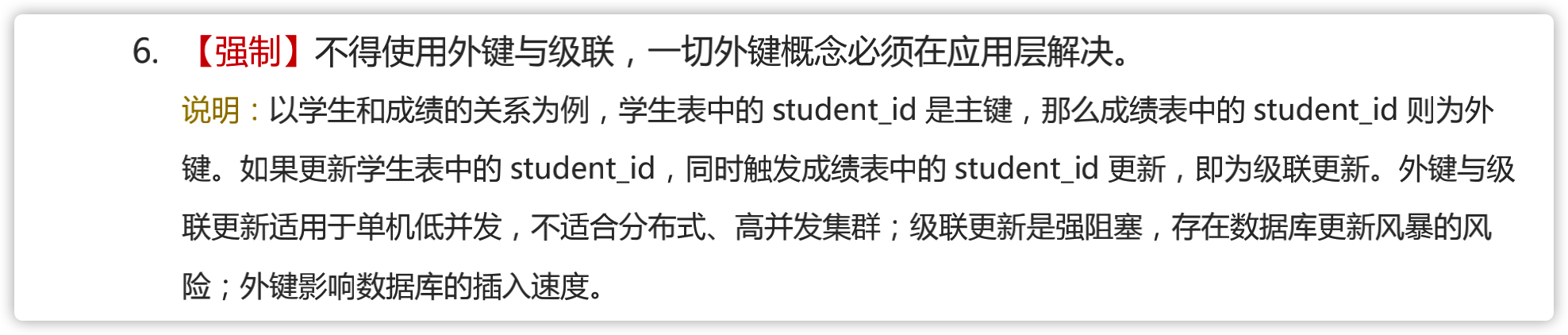

具体原因可以参考阿里巴巴『Java 开发手册』

设计数据库 ER 图太麻烦？不妨试试这两款工具，自动生成数据库 ER 图！！！

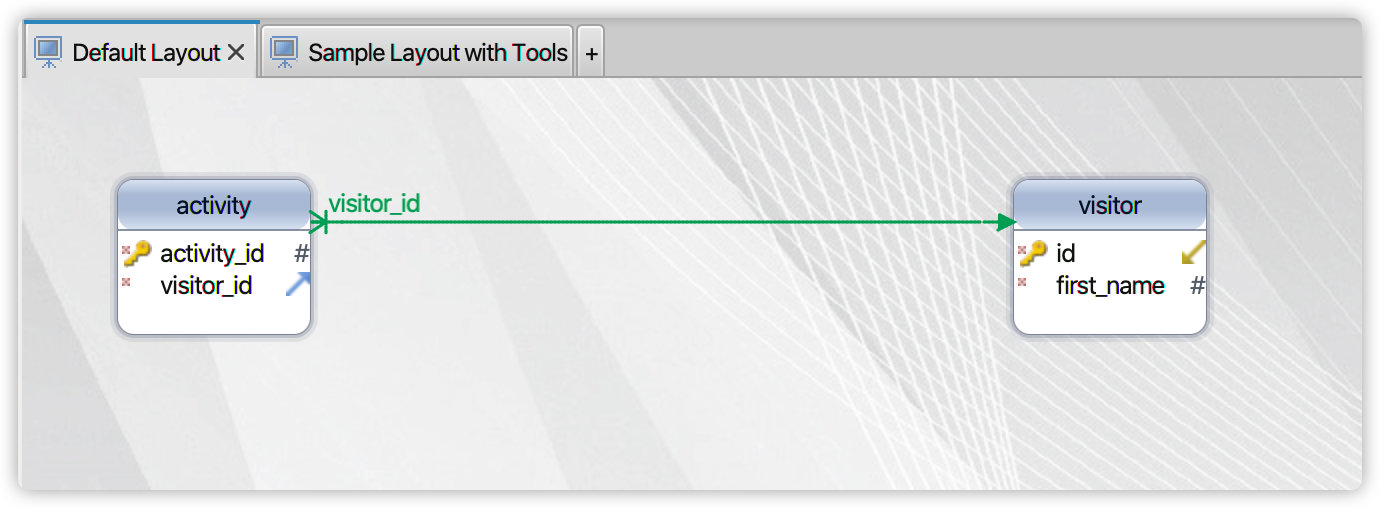

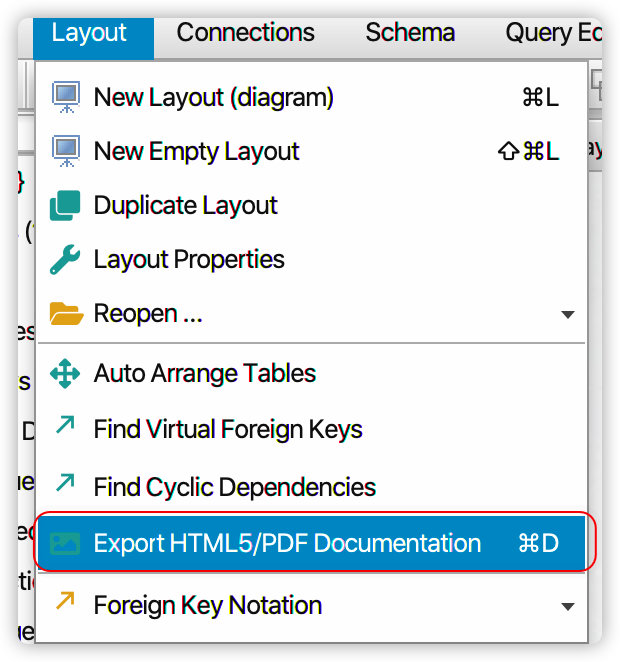

这种情况下，如果 IDEA 的版本低于 2019.3.2，那就别想了，直接用下节提到的工具。

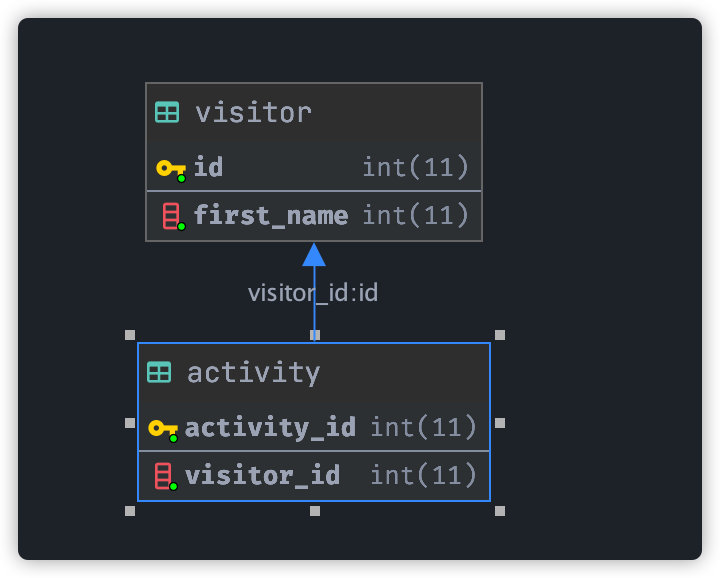

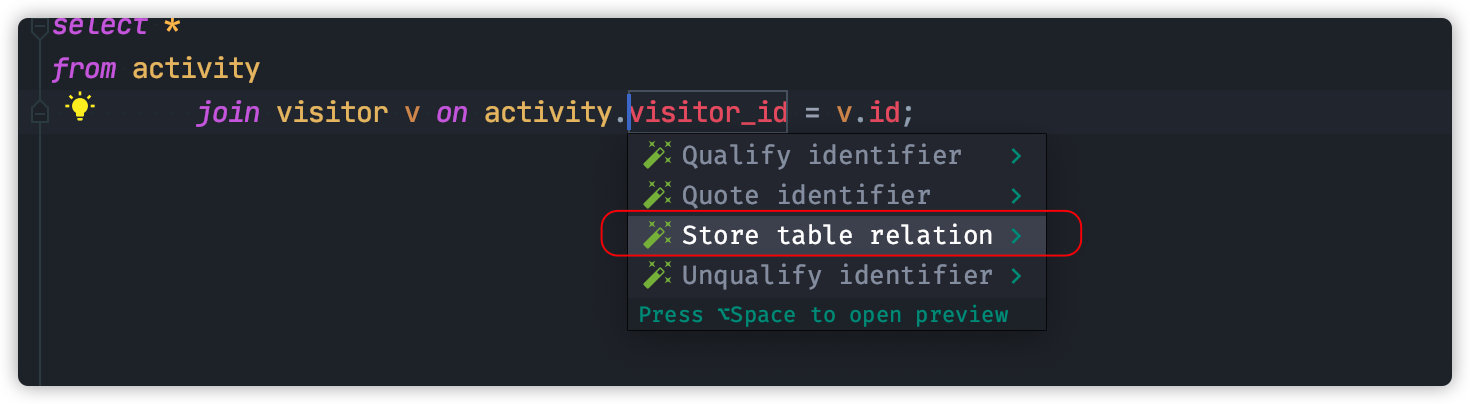

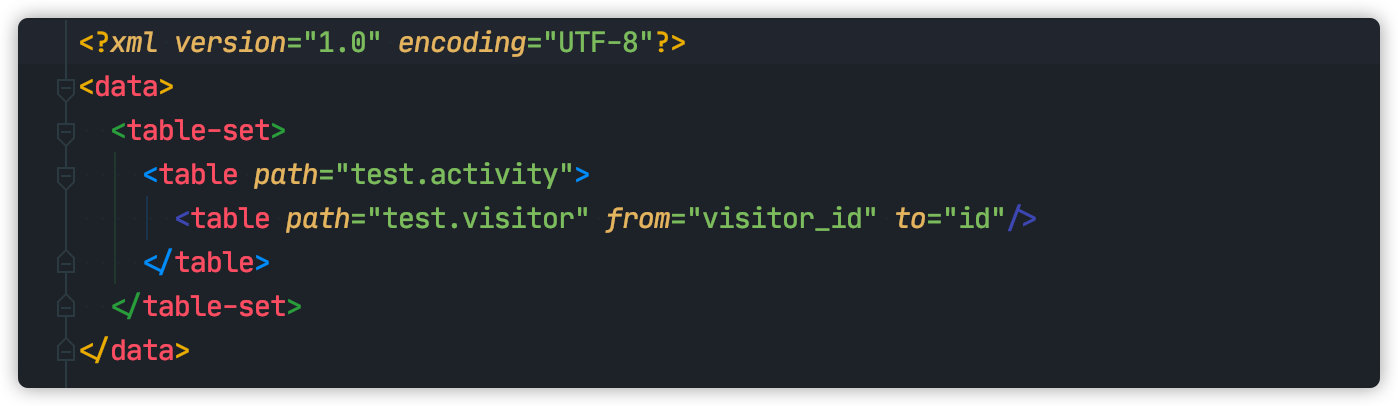

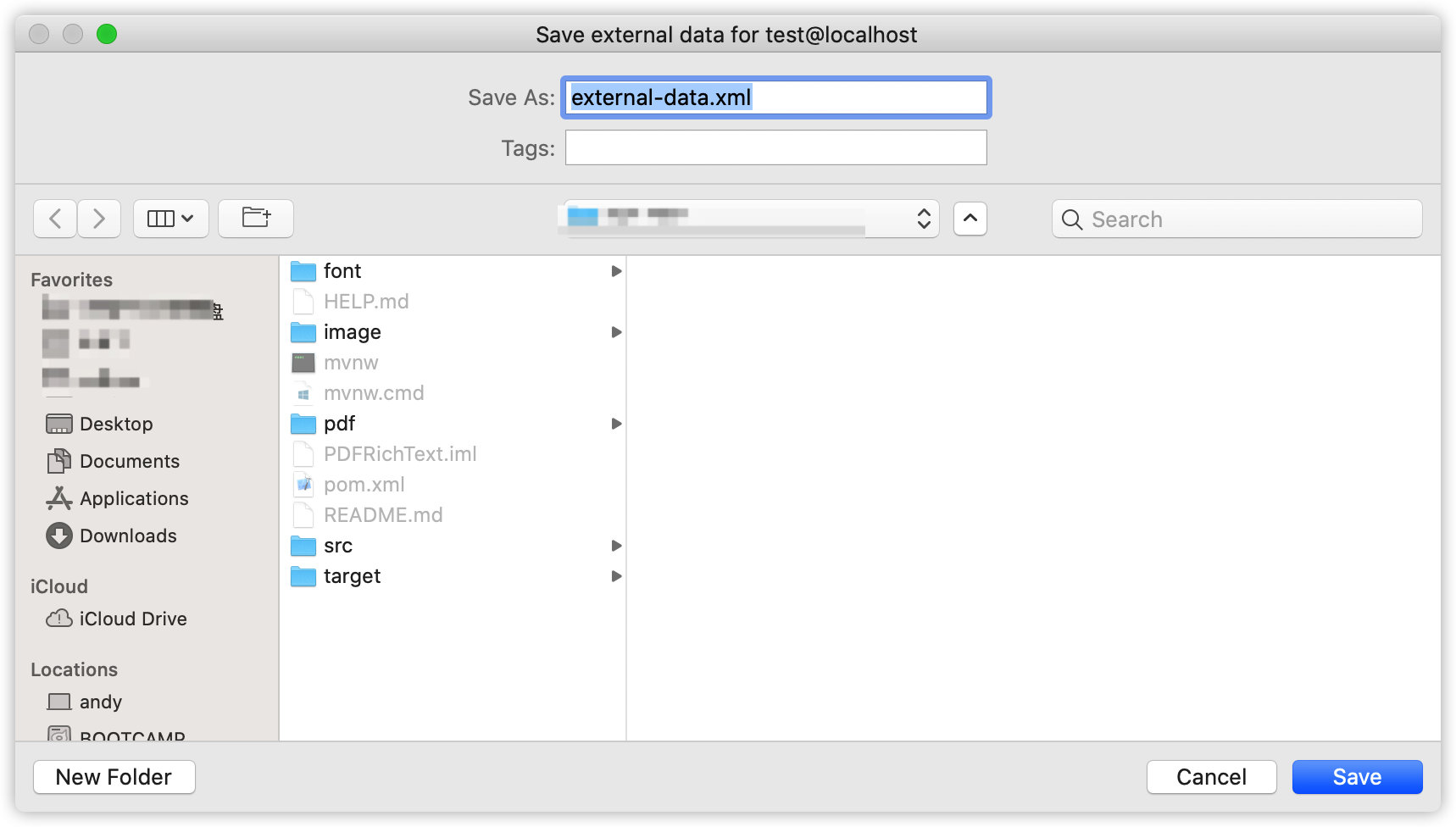

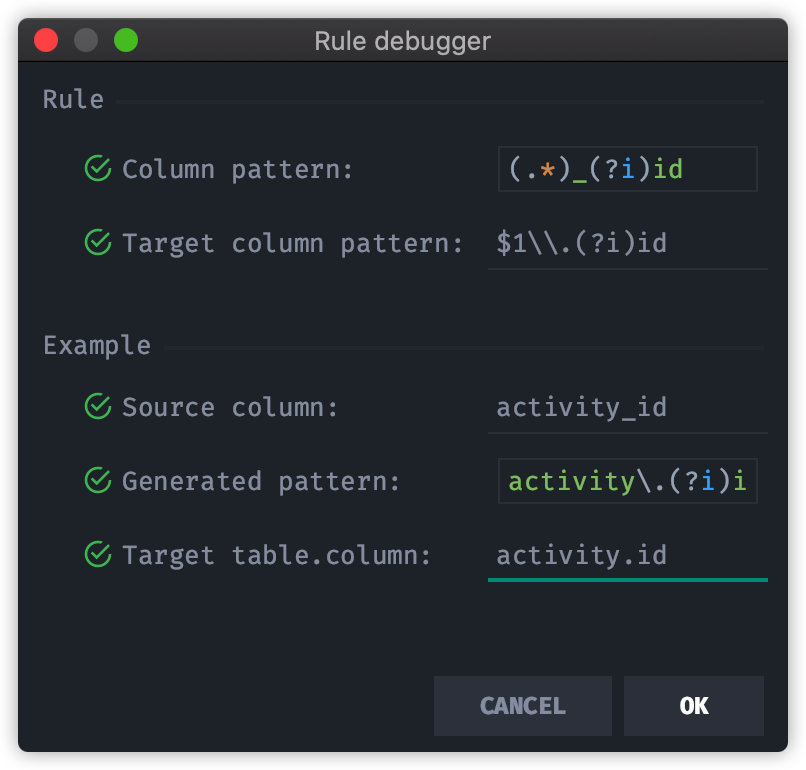

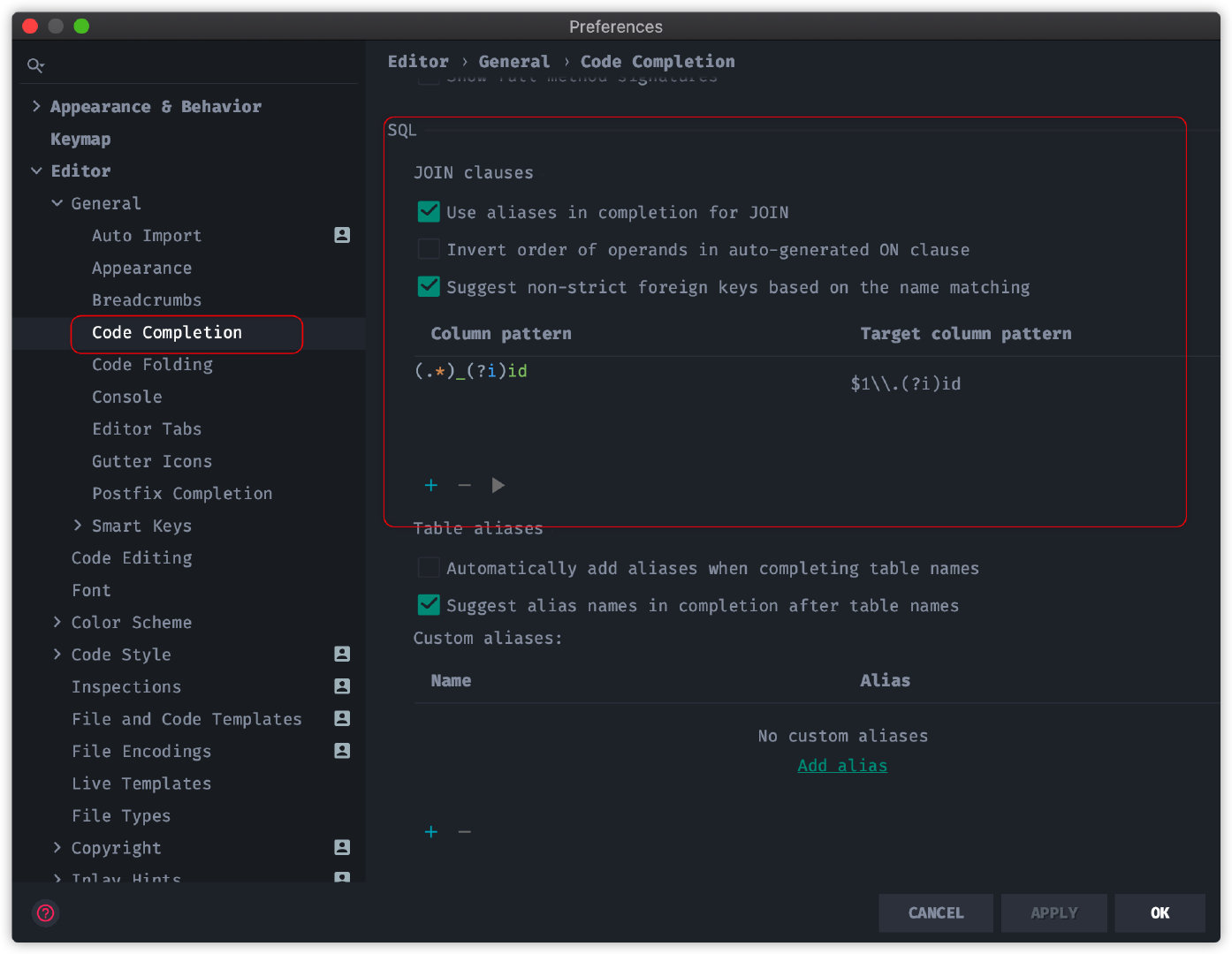

IDEA 2019.3.2 新增了虚拟外键的功能，在 ER 图增加生成虚拟外键的功能。

假设现有表结构如下：

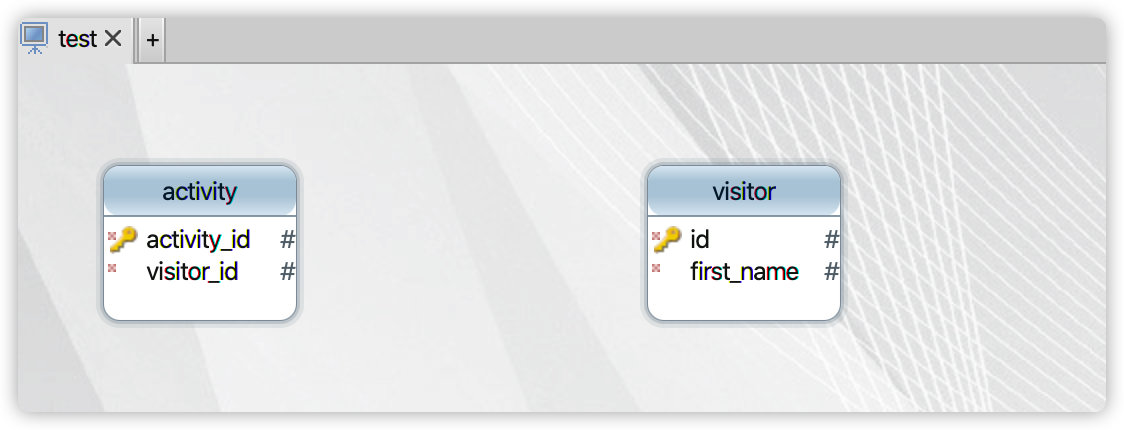

CREATE TABLE activity
(
    activity_id int          NOT NULL,
    visitor_id      int NOT NULL,
    PRIMARY KEY (activity_id)

);


CREATE TABLE visitor
(
    id          int NOT NULL,
    first_name int NOT NULL,
    PRIMARY KEY (id)
);
