如何利用KEIL生成bin文件并且用于固件更新?
- 生成bin文件
KEIL在编译完成后在Object目录下生成axf文件，我们可以使用fromelf工具将axf文件转化为bin文件。

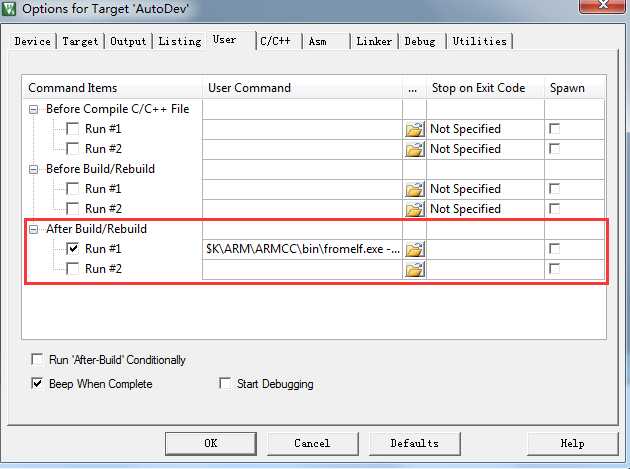

在User选项卡中可以看到如果勾选了Run#1选项，那么在编译完成之后(After Build/Rebuild)，就会执行该选项下的命令。接下来详细的探讨利用 fromelf.exe 转换工具是如何生成bin文件的。
在如何实现生成bin文件之前，首先应该先了解fromelf.exe 转换工具的语法，其格式如下：fromelf [options] file，其中options包括的选项及详细描述见下表：
在了解语法的基础上，KEIL生成bin文件要根据输入命令的相对\绝对路径来分，有两种方式：
绝对路径方式
绝对路径方式，如果更换电脑等，需要手动修改MDK工具链(formelf.exe)所在路径与项目文件名(例如test_app)
“D:\Program Files\MDK516\ARM\ARMCC\bin\fromelf.exe” –bin -o ./obj/test_app.bin ./obj/test_app.axf”
相对路径方式
使用相对路径生成，则不需要任何修改
$K\ARM\ARMCC\bin\fromelf.exe –bin –output=@L.bin !L
编译后，Build Out框可以看到：
After Build – User command #1: D:\Program Files\MDK516\ARM\ARMCC\bin\fromelf.exe –bin –output=test1.bin .\obj\test1.axf
上述操作后，在xxx.uvprojx当前目录下，可看到一个test1.bin
如果希望生成.bin文件输出在当前工程下的指定目录，比如Bin文件夹，可如下操作：
$K\ARM\ARMCC\bin\fromelf.exe –bin –output=Bin\@L.bin !L
编译后，Build Out框可以看到：
After Build – User command #1: D:\Program Files\MDK516\ARM\ARMCC\bin\fromelf.exe –bin –output=Bin\test1.bin .\obj\test1.axf
上述操作后，在xxx.uvprojx当前目录下，可看到一个新生成的Bin文件夹，里面是test1.bin。在命令中使用的符号代号如下：
| 符号代号（Key Code） | |
| $ | 扩展为 指定文件的路径名 |
| @ |
表示 Output -> Name of Exectable:定义的工程名,比如test1
build工程后，最终生成的bin文件名称将是test1.bin |
| ! | 当前目录下的扩展路径 !L 编译(Build)后，就是 .\obj\xx.axf文件 |
| 文件代号（File Code） | |
| K | keil develop chaintool 工具链（fromelf.exe） |
| L |
Linker output file |
更多的符号代号可参考原文链接(Keil官方)：Key Sequence for Tool Parameters
http://www.keil.com/support/man/docs/uv4/uv4_ut_keysequence.htm
