plot3 基本的三维曲线图绘制
plot3(x,y,z)，x,y,z均为相同长度的向量,会得到三个向量相同下标构成的的三维坐标(xi,yi,zi)(i=1~n)连的曲线
plot3(X,Y,Z)，X,Y,Z均为相同大小的矩阵,均为m*n的矩阵时，plot3命令将绘得m条曲线，每条曲线均为X，Y，Z列向量为（x,y,z）坐标值的曲线

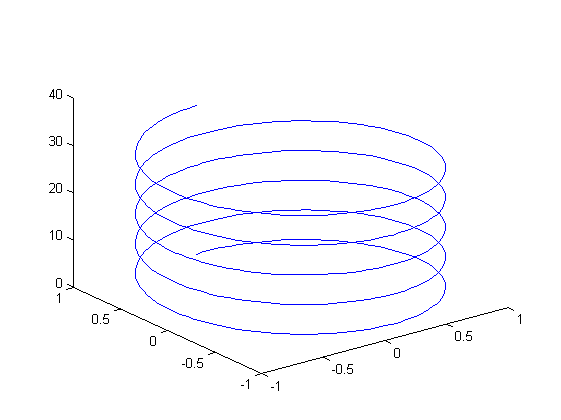

例 三维圆柱形螺旋线,x,y,z均为相同长度的向量
clear
clc
t = 0:pi/50:10*pi;
plot3(sin(t),cos(t),t);

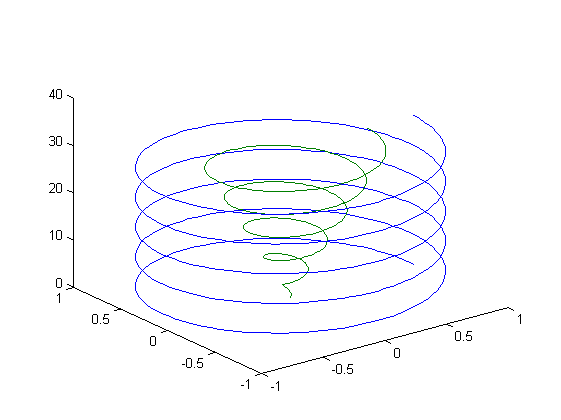

例 2条三维曲线，第一条是圆柱形螺旋线，第二条是圆锥形螺旋线，X,Y,Z均为501*2的向量
clear
clc
t = 0:pi/50:10*pi;
X=[cos(t);t.*cos(t)/50]'; %[cos(t);t.*cos(t)/50]矩阵为两行，取转置之后变为两列
Y=[sin(t);t.*sin(t)/50]';
Z=[t;t]';
plot3(X,Y,Z);
line 绘制直线
line(X,Y) 如果X,Y均为n维向量，则会以X作为x轴坐标，Y轴作为y轴坐标，构成n个点，画出一条折线图（n-1条直线构成）
line(X,Y) 如果X,Y均为相同大小的m*n矩阵，则会把X的第i列和Y的第i列看成X轴和Y轴，画出一条折线图，一共N条折线图
line(X,Y,Z) X,Y可以同时是n维向量，也可以同时是m*n矩阵，作用和二维的一样

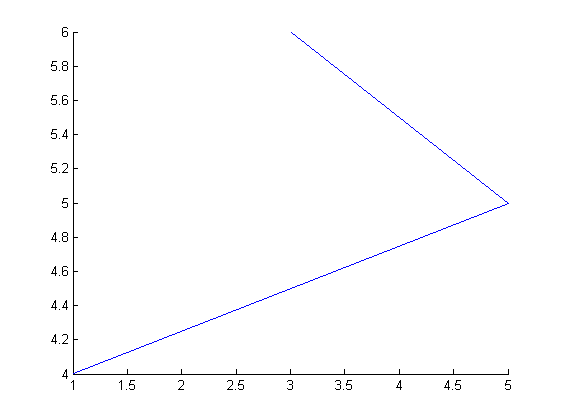

例 从(1,4)到(5,5)画一条直线，然后从(5,5)到(3,6)画一条直线
clear
clc
line([1,5,3],[4,5,6]);

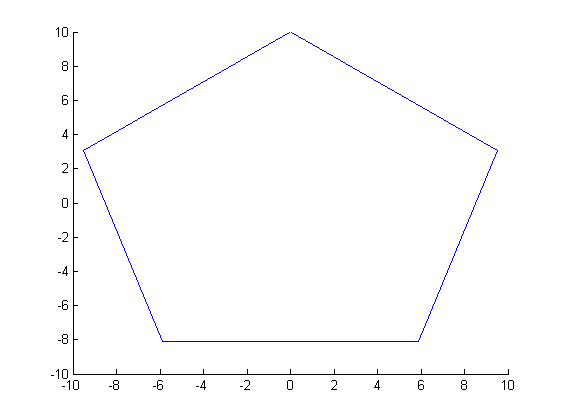

例 画正五边形
clear
clc
X(1)=0;Y(1)=10;%定义初始坐标
edge=5; %定义边数
angle=2*pi/edge; %定义旋转角度
for i=1:edge
X(i+1)=cos(angle)*X(i)-sin(angle)*Y(i);
Y(i+1)=cos(angle)*Y(i)+sin(angle)*X(i);
end
line(X,Y);
例 画五角星
clear
clc
X(1)=0;Y(1)=10;%定义初始坐标
edge=5; %定义边数
angle=4*pi/edge; %定义旋转角度
for i=1:edge
X(i+1)=cos(angle)*X(i)-sin(angle)*Y(i);
Y(i+1)=cos(angle)*Y(i)+sin(angle)*X(i);
end
line(X,Y);

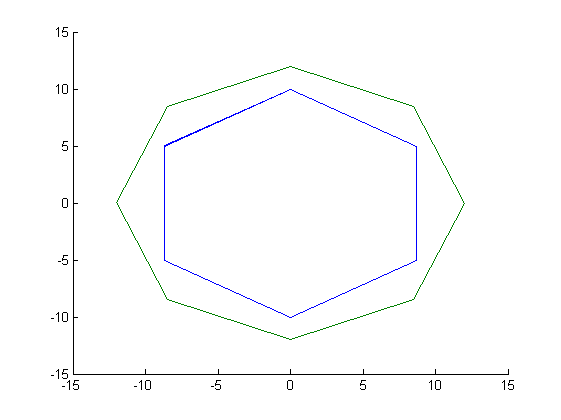

例 画正六边形和正八边形
clear
clc
%%计算正六边形坐标
X1(1)=0;Y1(1)=10;%定义初始坐标
edge=6; %定义边数
angle=2*pi/edge; %定义旋转角度
for i=1:edge+2 %为了保证维数相同多定义两个点
X1(i+1)=cos(angle)*X1(i)-sin(angle)*Y1(i);
Y1(i+1)=cos(angle)*Y1(i)+sin(angle)*X1(i);
end
%%计算正八边形坐标
X2(1)=0;Y2(1)=12;%定义初始坐标
edge=8; %定义边数
angle=2*pi/edge; %定义旋转角度
for i=1:edge
X2(i+1)=cos(angle)*X2(i)-sin(angle)*Y2(i);
Y2(i+1)=cos(angle)*Y2(i)+sin(angle)*X2(i);
end
line([X1;X2]',[Y1;Y2]');

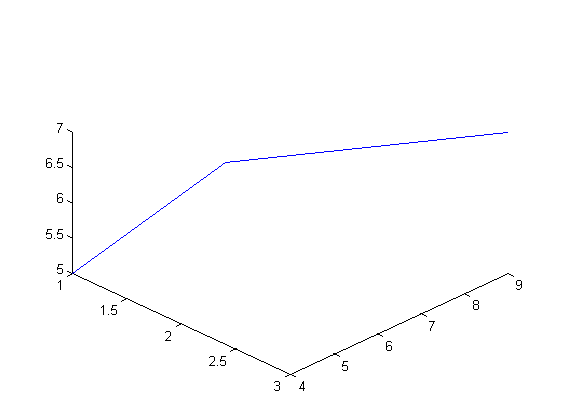

例 画三维直线 XYZ均为向量
clear
clc
line([1,2],[4,5],[5,7]);
view(45,45); %由于line画出的图默认显示的是xoy面的投影，这里通过view进行三维选择(Rotate 3D)
hold on
line([1,2,3],[4,5,9],[5,7,7]);

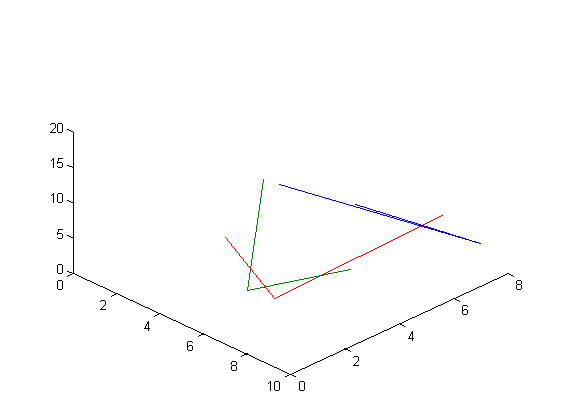

例 画三维直线 XYZ均为矩阵
clear
clc
line([8 0 7;10 8 8;7 9 7],[4 7 0;7 0 1;2 3 8],[14 1 15;6 9 6;19 8 4]);
view(45,45);
view 控制视角

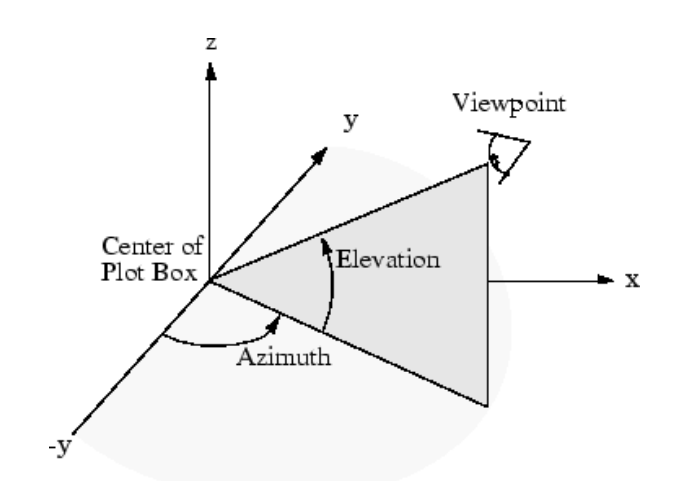

view(AZ,EL) AZ为视角点与原点连线投影到xoy面与y轴负向所称夹角，EL为视角点与原点连线与xoy面的投影所成夹角
view([X Y Z]) 设置坐标点XYZ为视角点
view(2) 使用默认的 2-D 视角, AZ = 0, EL = 90.
view(3) 使用默认的 3-D 视角, AZ = -37.5, EL = 30.
mesh 普通三维网格曲面,网格图，在行和列上绘制一系列曲线，构成网格
mesh*和surf*一般情况下需要配合meshgrid使用

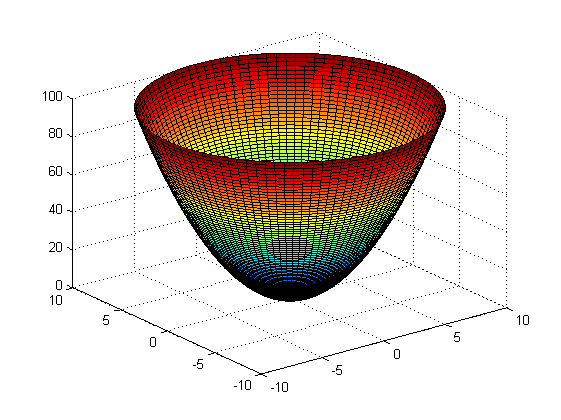

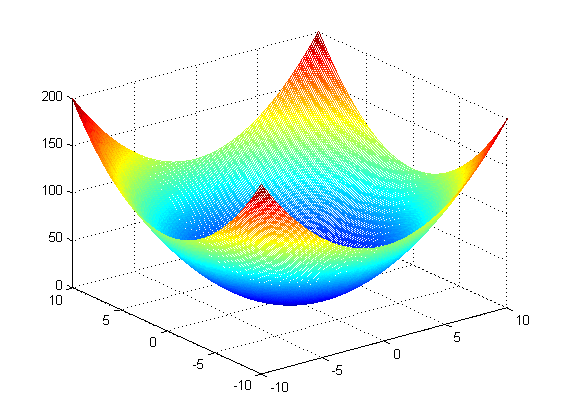

例 使用普通三维网格曲面绘制抛物面
clear
clc
x=-10:0.1:10;
y=-10:0.1:10;
[X,Y]=meshgrid(x,y);
Z=X.^2+Y.^2;
mesh(X,Y,Z);
meshc 带等高线的三维网格曲面,在mesh基础上，在底部绘制轮廓图
例 使用带等高线的三维网格曲面绘制锥面
meshz 带底座的三维网格曲面,在mesh基础上，在网格四周绘制“帘子”

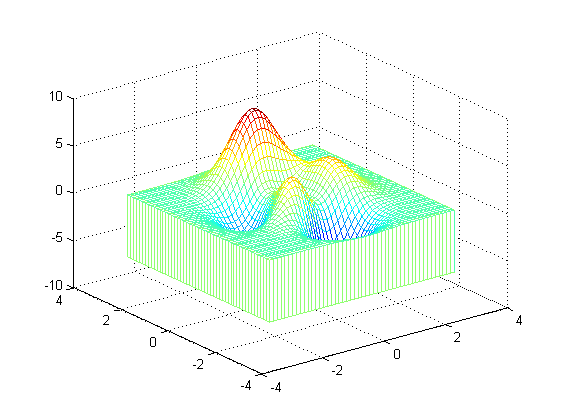

例 使用带底座的三维网格曲面绘制双峰函数
clear
clc
[X,Y] = meshgrid(-3:.125:3);
Z = peaks(X,Y);
meshz(X,Y,Z)
waterfall 瀑布图，类似于meshz函数，但在矩阵的列之间不生成线
例 瀑布图
clear
clc
x=-10:0.5:10;
y=-8:0.5:8;
[X,Y]=meshgrid(x,y);
Z=sin(sqrt(X.^2+Y.^2))./sqrt(X.^2+Y.^2);
waterfall(X,Y,Z);
surf 曲面，和mesh的区别是，surf在小矩形上做颜色插值
例
%参数方程的抛物面
clear
clc
u=0:0.1:10;
t=0:pi/50:2*pi;
[U,T]=meshgrid(u,t);
X=U.*cos(T);
Y=U.*sin(T);
Z=U.*U;
surf(X,Y,Z);

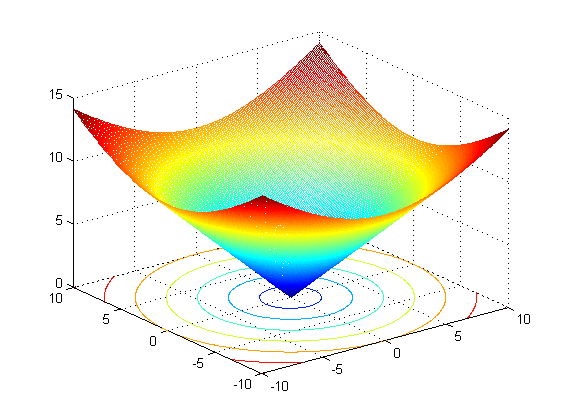

surfc在surf基础上，在底部绘制轮廓图
例
%参数方程的锥面
clear
clc
u=0:0.1:10;
t=0:pi/50:2*pi;
[U,T]=meshgrid(u,t);
X=U.*cos(T);
Y=U.*sin(T);
Z=U;
surfc(X,Y,Z);

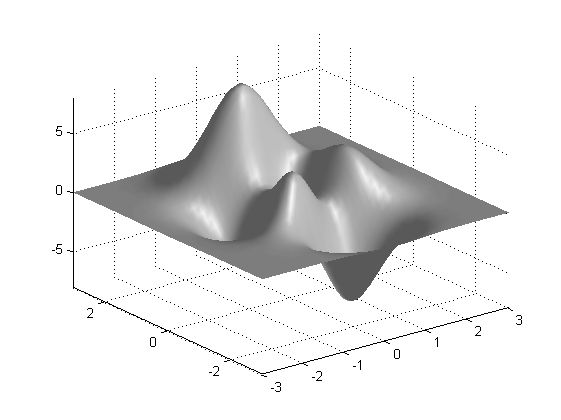

surfl 在surf基础上，加入光照
例
clear
clc
[x,y] = meshgrid(-3:1/8:3);
z = peaks(x,y);
surfl(x,y,z);
shading interp %进行色彩的插值处理，使色彩平滑过渡
colormap(gray); %将彩色图像映射为灰度图像
axis([-3,3,-3,3,-8,8]) %设置坐标范围

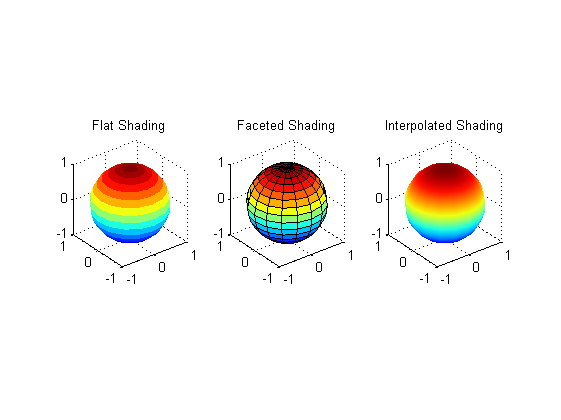

shading 是用来处理色彩效果的，分以下三种：
no shading 一般的默认模式 即shading faceted
shading flat 在faceted的基础上去掉图上的网格线
shading interp 在flat的基础上进行色彩的插值处理，使色彩平滑过渡
例
%shading
clear
clc
subplot(1,3,1)
sphere(16)
axis square
shading flat
title('Flat Shading')
subplot(1,3,2)
sphere(16)
axis square
shading faceted
title('Faceted Shading')
subplot(1,3,3)
sphere(16)
axis square
shading interp
title('Interpolated Shading')
ezplot直接绘图
ezplot(FUN) 直接使用函数表达式绘图，函数表达式也可以自定义的函数名
例
clear
clc
ezplot('x.*y + x.^2 - y.^2 - 1');

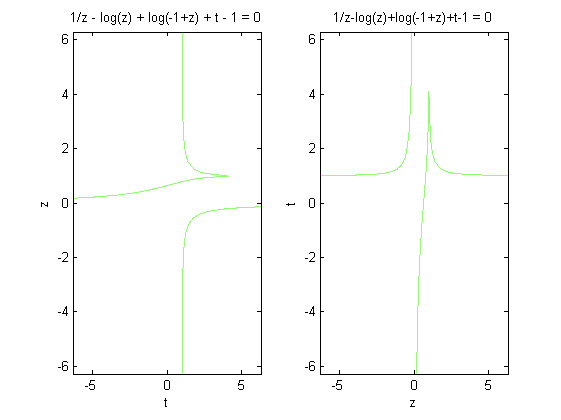

例 使用@指定坐标轴
clear
clc
subplot(1,2,1), ezplot('1./z - log(z) + log(-1+z) + t - 1')
%为了避免歧义，建议用下面的方式
subplot(1,2,2), ezplot(@(z,t)1./z - log(z) + log(-1+z) + t - 1)

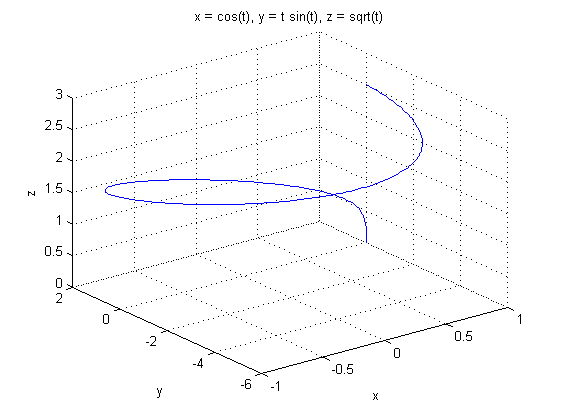

ezplot3(FUNX,FUNY,FUNZ) 使用参数方程x=x(t),y=y(t),z=z(t)画三维图
例
clear
clc
ezplot3('cos(t)','t.*sin(t)','sqrt(t)')

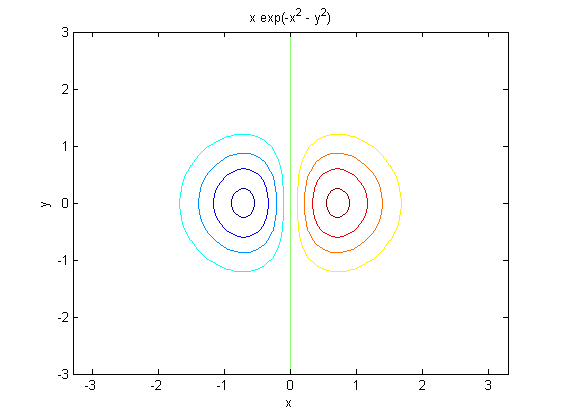

ezcontour(FUN) 画等高线
clear
clc
ezcontour('x*exp(-x^2 - y^2)')例
此外，还有一系列ez*函数，如ezpolar, ezcontourf, ezsurf, ezmesh, ezsurfc, ezmeshc,有兴趣的自己查帮助文档
