Carrier frequency 和 EARFCN的关系
我们处理UE log时，看到LTE cell 都是用EARFCN/PCI来标示的，那么EARFCN和frequency 之间是什么关系呢？
1. EARFCN:
缩写: E-UTRA Absolute Radio Frequency Channel Number,
取值范围: 0 – 65535

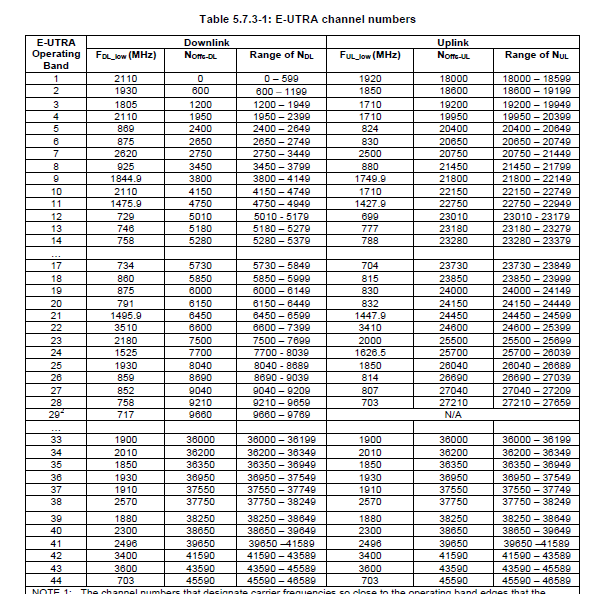

参考3GPP 36.101 Table 5.7.3-1 E-UTRA channel numbers
下图中的
NDL: Downlink EARFCN
FDL_low: The lowest frequency of the downlink operating band
NOffs-DL: Offset used for calculating downlink EARFCN
NUL: Uplink EARFCN.
FUL_low: The lowest frequency of the uplink operating band
NOffs-UL: Offset used for calculating uplink EARFCN
我们先理解DL EARFCN, 首先关注列[Range of NDL], 每个band 对应一个EARFCN范围，仔细观察，会发现EARFCN的数值会随着band增加(eg, band1->band2->band3…..)而增加，且不同band 对应的EARFCN范围不存在重合(overlapping)的问题。也就是说一个EARFCN对应一个band.
接下来关注列[FDL_low], FDL_low的意思对应的band 的frequency 的最小值，单位MHz, 每个band 对应的frequency 的范围可以参考3GPP 36.101 Table 5.5-1, 如下：
仔细观察，你会发现frequency 与 band 的关系好乱，没有一个线性关系(不像EARFCN),且不同band 间的frequency 范围存在overlapping，比如band 38 – [2570~2620] 与 band 41 – [2496~2690], band 38 对应的frequency 是 band 41的子集。这种现象叫做MFBI, 不过这里不做经一部扩展，以后会做详细介绍。一个frequency 可能对应多个band.
接下来，我们来看frequency 和 EARFCN的计算公式，可以参考3GPP 36.101 – 5.7.3
FDL： Downlink Frequency
NDL: Downlink EARFCN
FDL_low: The lowest frequency of the downlink operating band
//Band 对应的最小值，eg, Band38, 这个值就是2570MHz
NOffs-DL: Offset used for calculating downlink EARFCN
//band 对应Earfcn范围的起始值， eg, Band 38, 这个值就是37750
下面来计算band 38 中EARFCN为38000对应的frequency
FDL = FDL_low + 0.1 (NDL – NOffs-DL)
= 2570 + 0.1 (38000 – 37750)
= 2595 MHz
下面来计算band 41 中EARFCN为40640对应的frequency
FDL = FDL_low + 0.1 (NDL – NOffs-DL)
= 2496 + 0.1 (40640 – 39650)
= 2595 MHz
可见EARFCN 38000 (band 38) 和 40640 (band 41) 对应的frequency 都是2595 MHz.
