第一步：导入jbpm需要的jar包

第二步：导入需要的配置文件：jbpm.cfg.xml，jbpm.hibernate.cfg.xml，logging.properties

jbpm.hibernate.cfg.xml：

<?xml version="1.0" encoding="utf-8"?>

<!DOCTYPE hibernate-configuration PUBLIC
          "-//Hibernate/Hibernate Configuration DTD 3.0//EN"
          "http://hibernate.sourceforge.net/hibernate-configuration-3.0.dtd">

<hibernate-configuration>
  <session-factory>

     <!-- 数据库信息 -->
     <property name="hibernate.dialect">org.hibernate.dialect.MySQL5InnoDBDialect</property>
     <property name="hibernate.connection.driver_class">com.mysql.jdbc.Driver</property>
     <property name="hibernate.connection.url">jdbc:mysql:///jbpm_20130709?characterEncoding=utf8</property>
     <property name="hibernate.connection.username">root</property>
     <property name="hibernate.connection.password">root</property>

     <!-- 其它信息 -->
     <property name="hibernate.hbm2ddl.auto">update</property>
     <property name="hibernate.format_sql">true</property>

     <!-- 映射文件 -->
     <mapping resource="jbpm.repository.hbm.xml" />
     <mapping resource="jbpm.execution.hbm.xml" />
     <mapping resource="jbpm.history.hbm.xml" />
     <mapping resource="jbpm.task.hbm.xml" />
     <mapping resource="jbpm.identity.hbm.xml" />

  </session-factory>
</hibernate-configuration>

logging.properties：

handlers= java.util.logging.ConsoleHandler
redirect.commons.logging = enabled

java.util.logging.ConsoleHandler.level = SEVERE
java.util.logging.ConsoleHandler.formatter = org.jbpm.internal.log.LogFormatter

org.jbpm.level=SEVERE
# org.jbpm.pvm.internal.tx.level=FINE
# org.jbpm.pvm.internal.wire.level=FINE
# org.jbpm.pvm.internal.util.level=FINE

#org.hibernate.level=INFO
#org.hibernate.cfg.SettingsFactory.level=SEVERE
#org.hibernate.cfg.HbmBinder.level=SEVERE
#org.hibernate.SQL.level=FINEST
#org.hibernate.type.level=FINEST
# org.hibernate.tool.hbm2ddl.SchemaExport.level=FINEST
# org.hibernate.transaction.level=FINEST

jbpm.cfg.xml：

<?xml version="1.0" encoding="UTF-8"?>

<jbpm-configuration>

  <import resource="jbpm.default.cfg.xml" />
  <import resource="jbpm.businesscalendar.cfg.xml" />
  <import resource="jbpm.tx.hibernate.cfg.xml" />
  <import resource="jbpm.jpdl.cfg.xml" />
  <import resource="jbpm.bpmn.cfg.xml" />
  <import resource="jbpm.identity.cfg.xml" />

  <!-- Job executor is excluded for running the example test cases. -->
  <!-- To enable timers and messages in production use, this should be included. -->
  <!--
  <import resource="jbpm.jobexecutor.cfg.xml" />
  -->

</jbpm-configuration>

java代码：

package cn.edu.zust.itee;

import java.util.List;

import org.jbpm.api.Configuration;
import org.jbpm.api.ProcessEngine;
import org.jbpm.api.task.Task;
import org.junit.Test;

/**
 * @author 郑勇
 * 2013-07-09 10:43
 */
public class HelloWord {

	ProcessEngine processEngine = new Configuration().setResource("jbpm.cfg.xml").buildProcessEngine();

	//初始化：建表(创建18张)
	@Test
	public void createSchema(){
		new org.hibernate.cfg.Configuration().configure("jbpm.hibernate.cfg.xml").buildSessionFactory();

	}

	//一、部署流程定义(jbpm4_lob和jbpm4_deployment拥有数据)
	@Test
	public void deployProcessDefinition(){

		processEngine.getRepositoryService()
					 .createDeployment()
					 .addResourceFromClasspath("helloword/test.jpdl.xml")
					 .addResourceFromClasspath("helloword/test.png")
					 .deploy();
	}

	//二、启动流程定义(jbpm4_execution拥有数据)
	@Test
	public void startProcessInstance(){
		processEngine.getExecutionService().startProcessInstanceByKey("test");
	}

	//三、查询我的未办理的任务列表
	@Test
	public void findMyTaskList(){
		//查询任务
		String usrid = "员工";
//		String usrid = "部门经理";
//		String usrid = "总经理";
		List<Task> list = processEngine.getTaskService().findPersonalTasks(usrid);

		System.out.println("============="+usrid+"未办理的任务列表=============");
		//显示任务
		for(Task task:list){
			System.out.println("id="+task.getId()+",name="+task.getName()+",assignee="+task.getAssignee()+",createTime="+task.getCreateTime());
		}
	}

	//四、办理完成任务
//	id=10002
//	id=20001
//	id=30001
	@Test
	public void completeTask(){
		String userid = "30001";
		processEngine.getTaskService().completeTask(userid);
	}

	//任务全部执行完,表jbpm4_execution记录删除,jbpm4_hist_procinst表显示历史记录
}

流程定义：

<?xml version="1.0" encoding="UTF-8"?>

<process name="test" xmlns="http://jbpm.org/4.4/jpdl">
   <start g="37,3,48,48" name="start1">
      <transition g="-52,-22" name="to 提交申请" to="提交申请"/>
   </start>
   <task assignee="员工" g="16,96,92,52" name="提交申请">
      <transition g="-52,-22" name="to 部门经理审批" to="部门经理审批"/>
   </task>
   <task assignee="部门经理" g="16,180,92,52" name="部门经理审批">
      <transition g="-52,-22" name="to 总经理审批" to="总经理审批"/>
   </task>
   <task assignee="总经理" g="16,264,92,52" name="总经理审批">
      <transition g="-50,-22" name="to end1" to="end1"/>
   </task>
   <end g="38,348,48,48" name="end1"/>
</process>

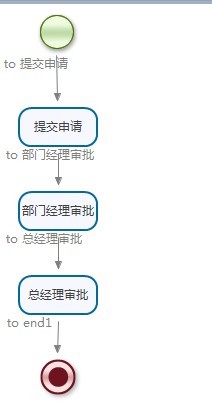

流程图：

java中jbpm工作流_java activity工作流
数据库：

java中jbpm工作流_java activity工作流

Jbpm工作流活动介绍：

1.预定义活动
开始活动 Start
结束活动 End
状态活动 State (cn.zust.edu.itee.state.ProcessStateActivity.java)

任务活动 Task (cn.edu.zust.itee.task.TaskVariable.java)
个人任务分配：
* 1.使用流程变量： assignee=”#{manager}” 在Expression设置#{manager}
* 2.使用类处理AssignmentHandler :assignable.setAssignee(userId);
* 3.TaskService.assignTask(taskId,userId);
组任务活动分配 (cn.edu.zust.itee.groupTask.GroupTaskVariable.java)
* 1.使用流程变量： candidate-users=”#{userIdsString}” 在Expression设置#{userIdsString}(String类型的变量，多用户用”,”分隔)
* 2.使用类处理AssignmentHandler :assignable.addCandidateUser(userId);
* 3.processEngine.getTaskService().addTaskParticipatingUser(taskId, userId, Participation.CANDIDATE);

判断活动 Decision (cn.zust.edu.itee.decision.ProcessDecisionActivity.java)
* 1.实现DecisionHandler接口

分支/聚合 Fork/Join (cn.edu.zust.itee.joinFork.JoinFork.java)

2.自定义活动 Custom
* Custom活动 + ExternalActivityBehaviour接口


demo源代码下载地址：http://download.csdn.net/detail/zhengyong15984285623/5747773
