IP层叫分片，TCP/UDP层叫分段。网卡能做的事（TCP/UDP组包校验和分段，IP添加包头校验与分片）尽量往网卡做，网卡不能做的也尽量迟后分片（发送）或提前合并片（接收）来减少在网络栈中传输和处理的包数目，从而减少数据传输和上下文切换所需要的CPU计算时间。

发数据

• TSO(TCP分段，TCP Segmentation Offload)在TCP处做，UFO(UDP分片，UDP Fragmentation Offload）因为UDP不支持分段所以移到下层的IP层做分片。TSO是使得网络协议栈能够将大块buffer推送至网卡，然后网卡执行分片工作，这样减轻了CPU 的负荷，但TSO需要硬件来实现分片功能；
• GSO(Generic Segmentation Offload)比TSO更通用，基本思想就是尽可能的推迟数据分片直至发送到网卡驱动之前，如果硬件不支持TSO分段则由dev_hard_start_xmit中的dev_gso_segment先软件分段的segs赋值给skb->next（skb->next = segs）, 如果网卡硬件支持分段则直接将GSO大帧（skb-next)传给网卡驱动(dev_hard_start_xmit中的ndo_start_xmit)（所以它传给virtio驱动的是GSO大帧），然后继续进行IP分片后再发往网卡。GSO自动检测网卡支持特性， 硬件不支持也可以使用GSO它更通用（TSO一定需要硬件支持）。当打开GSO时，GSO会在xmit那块做GSO分片时调用TCP/UDP的回调函数自动添加TCP/UDP头（不使用GSO的只有第一个分片有TCP/UDP头，后面接着的分片是没有的，这也是为什么在虚机里打开TSO/GSO时对于隧道会多出一块数据的原因），然后再调IP层回调函数为每个分片添加IP头。

1, 物理网卡不支持GSO时, 使用TSO时TCP分段在驱动处调用硬件做，不使用TSO时TCP分段在TCP协议处软件做。
2, 物理网卡不支持UFO时，使用GSO时在发送给驱动前一刻做，不使用GSO在IP层软件做。
3, 物理网卡不支持TSO时，使用GSO时在发送给驱动前一刻做，不使用GSO在TCP层软件做。

TSO与GSO的重要区别

1, TSO只有第一个分片有TCP头和IP头，接着的分段只有IP头。意味着第一个分段丢失，所有分段得重传。
2, GSO在分段时会调用TCP或UDP的回调函数(udp4_ufo_fragment)为每个分段都加上IP头，由于分段是通过mss设置的（mss由发送端设置），所以长度仍然可能超过mtu值，所以在IP层还得再分片(代码位于dev_hard_start_xmit)。

收数据

• LRO(Large Receive Offload），TSO是发，LRO是收。将多个TCP分段聚合成一个skb结构，以减小上层协议栈的skb的开销。skb的数据保存在skb->data中，分段的数据保存在skb_shared_info->frag_list中。
• GRO(Generic Receive Offloading)，GSO是发，GRO是收。LRO使用发送方和目的地IP地址，IP封包ID，L4协议三者来区分段，对于从同一个SNAT域的两个机器发向同一目的IP的两个封包可能会存在相同的IP封包ID（因为不是全局分配的ID），这样会有所谓的卷绕的bug。GRO采用发送方和目的地IP地址，源/目的端口，L4协议三者来区分作为改进。所以对于后续的驱动都应该使用GRO的接口，而不是LRO。另外，GRO也支持多协议。

1, 物理网卡不支持GRO时, 使用LRO在驱动处合并了多个skb一次性通过网络栈，对CPU负荷的减轻是显然的。
2, 物理网卡不支持LRO时，使用GRO在从驱动接收数据那一刻合并了多个skb一次性通过网络栈，对CPU负荷的减轻是显然的。

性能影响

对TCP来说，在CPU资源充足的情况下，TSO/GSO 能带来的效果不大，但是在CPU资源不足的情况下，其带来的改观还是很大的。
对UDP来说，其改进效果一般，改进效果不超过20%。所以在VxLAN环境中，其实是可以把GSO关闭，从而避免它带来的一些潜在问题。

Offloading 带来的潜在问题

分段offloading可能会带来潜在的问题，比如网络传输的延迟latency，因为packets的大小的增加，大大增加了driver queue的容量（capacity）。比如说，系统一方面在使用大的packet size传输大量的数据，同时在运行许多的交换式应用（interactive application）。因为交互式应用会定时发送许多小的packet，这时候可能会应为这些小的packets被淹没在大的packets之中，需要等待较长的时间才能被处理，这可能会带来不可接受的延迟。在网络上也能看到一些建议，在使用这些offloading技术时如果发现莫名的网络问题，建议先将这些技术关闭后再看看情况有没有改变。
# ethtool -K interface gso off
# ethtool -K interface tso off

VirtIO

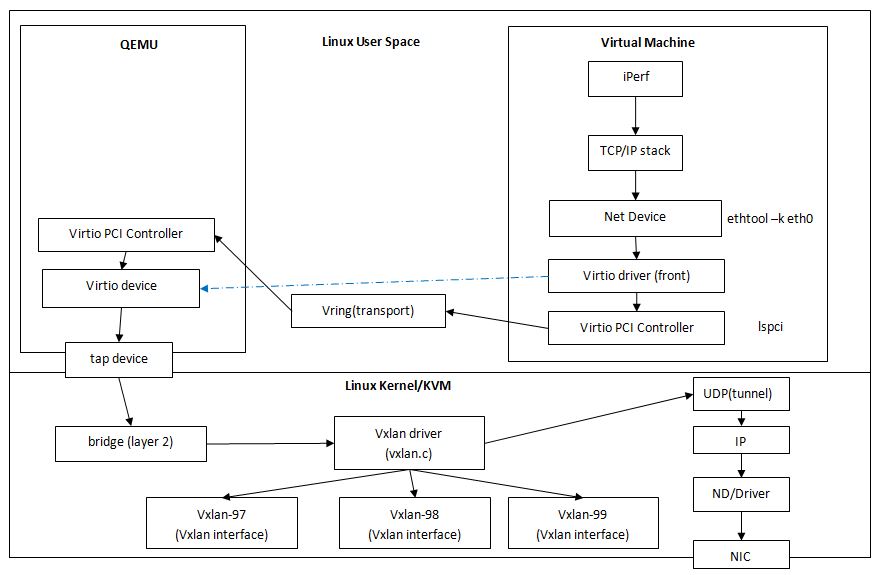

在guest中有virtio前端驱动, 如针对网络的virtio-net，和其他驱动如virtio-pci等共同经过virt-queue的notify的trap中断到主机的hypervisor中执行host中面向guest前端驱动的api接口与后端驱动(virtio-backend driver)。guest内核的rx0与tx0两个队列与host的rx与tx两个队列通过socket共享内存交换数据。

下面是如何打开virtqueue的调试功能

echo -n “func virtqueue_add +flmpt” | sudo tee /sys/kernel/debug/dynamic_debug/control
sudo cat /sys/kernel/debug/dynamic_debug/control | grep virtio
这样能看到 virtqueue_add() 函数的信息：
drivers/virtio/virtio_ring.c:294 [virtio_ring]virtqueue_add =pmflt “Added buffer head %i to %p\012”
drivers/virtio/virtio_ring.c:236 [virtio_ring]virtqueue_add =pmflt “Can’t add buf len %i – avail = %i\012”

vxlan的实现

从guest出来的tcp数据到达host的vxlan driver时会调用vxlan_xmit, 它的主要逻辑是获取 vxlan dev，然后为 sk_buff 中的每一个skb调用vxlan_xmit_skb方法, vlan_xmit_skb除了计算 tos，ttl，df，src_port，dst_port，md，flags等以外，也调用skb_set_inner_protocol(skb, htons(ETH_P_TEB))设置GSO参数。最后调用udp_tunnel_xmit_skb将skb传给udp tunnel协议栈继续处理。
这样也就进了IP层的ip_finish_output_gso，如果硬件支持，则由硬件调用linux内核中的UDP GSO函数（当有GSO时，由 UDP协议栈提供UDP分片逻辑而不是IP分片逻辑，这使得每个分片都有完整的UDP包头，然后继续IP层的GSO分片。所以GSO本身是对UFO的优化）；如果硬件不支持，则在进入device driver queue之前由linux内核调用UDP GSO分片函数，然后再一直往下到网卡。
static int ip_finish_output_gso(struct net *net, struct sock *sk,
struct sk_buff *skb, unsigned int mtu){

…
   #调用回调函数, 对于UDP则是调用UDP的gso_segment回调函数进行UDP GSO分段
   segs = skb_gso_segment(skb, features & ~NETIF_F_GSO_MASK);
   …
do {

struct sk_buff *nskb = segs->next;
int err;
segs->next = NULL;
                #有必要则IP分片，因为UDP GSO是按照MSS进行，MSS还是有可能超过IP分段所使用的host物理网卡MTU
err = ip_fragment(net, sk, segs, mtu, ip_finish_output2);
if (err && ret == 0)
ret = err;
segs = nskb;
} while (segs);

这里是udp_offload.c中定义的回调函数：
static const struct net_offload udpv4_offload = {

.callbacks = {

.gso_segment = udp4_ufo_fragment,
                …
},
};
可见，在整个过程中，有客户机上TCP协议层设置的skb_shinfo(skb)->gso_size始终保持不变为MSS，因此，在网卡中最终所做的针对UDP GSO数据报的GSO分片所依据的分片的长度还是根据skb_shinfo(skb)->gso_size的值即TCP MSS，所以vxlan协议有一个问题，即host的IP分片是根据geuest中TCP连接的MSS来进行的。

从geust到host的包流向

1, netif_needs_gso先判断网卡是否支持GSO（guest里的virtio nic肯定支持），if(unlikely(foo))认为foo通常为0， 所以如果网卡支持TSO时dev_gso_segment将返回0（skb->next==NULL)，也就是说，当guest网卡的GSO特性打开时，guest会直接将没有分段的GSO大帧传递到virtio-net driver中。
int dev_hard_start_xmit(struct sk_buff *skb, struct net_device *dev,
struct netdev_queue *txq)
{

…
if (netif_needs_gso(skb, features)) {

if (unlikely(dev_gso_segment(skb, features)))
goto out_kfree_skb;
if (skb->next)
goto gso;
}
gso:
do {

struct sk_buff *nskb = skb->next;
skb->next = nskb->next;
…
rc = ops->ndo_start_xmit(nskb, dev);
…
} while (skb->next);

static int dev_gso_segment(struct sk_buff *skb, netdev_features_t features)
{

struct sk_buff *segs;
segs = skb_gso_segment(skb, features);

/* Verifying header integrity only. */
if (!segs)
return 0;
skb->next = segs;
DEV_GSO_CB(skb)->destructor = skb->destructor;
skb->destructor = dev_gso_skb_destructor;
return 0;
}

2, virtio_net.c中的如下代码定义了virtio-net driver的xmit函数为start_xmit，它会直接将这个GSO大帧通过vring(<=64K)传给host上的virtio backend driver.
static const struct net_device_ops virtnet_netdev = {

        …
.ndo_start_xmit      = start_xmit,

3, 然后host上的tap和bridge都会原封不动动转发这个GSO大帧(payload, inner-tcp, inner-ip, inner-ethernet)。

4, host上的vxlan driver在原GSO大帧上添加vxlan帧头，从(payload, inner-tcp, inner-ip, inner-ethernet)变成(payload, inner-tcp, inner-ip, inner-ethernet, vxlan)。

5, 如果host不支持GSO，那么在host的IP层直接对外层的UDP分片，注意：只有第1个分片有UDP头，接下来的分片没有UDP头。
   分片1： payload, inner-tcp, inner-ip, inner-ethernet, vxlan，outer-udp, outer-ip
   分片2： payload, inner-tcp, inner-ip, inner-ethernet, vxlan，outer-ip

6, 如果host支持GSO，在host的dev_hard_start_xmit处（代码回到第1步），如果物理网卡支持TSO直接将大帧(payload, inner-tcp, inner-ip, inner-ethernet, vxlan)将给物理网卡的TSO去硬件分片。如果物理网卡不支持TSO将调用skb_gso_segment软件执行GSO。GSO由于会调用UDP的回调函数，但vxlan没有GSO回调函数，所以这里的GSO分片应该每一个分片都有UDP头部，但是只有第一个分片有vxlan头部。
   分片1： payload, inner-tcp, inner-ip, inner-ethernet, vxlan，outer-udp, outer-ip
   分片2： payload, inner-tcp, inner-ip, inner-ethernet，outer-udp, outer-ip

7, 但是host的物理网卡是根据mss(由sender确定，也就是guest设定,而不是由mtu设定）发给远端的。host打开GSO增加outer-udp时可能会造成包大于mss值从而继续在添加outer-ip时做ip分片。所以redhat的最佳实践要求关闭host机上的GSO特性。

从host到guest的包流向

VMware STT隧道

解决办法

1, 若用隧道guest中设置mtu

2, echo 0 > /proc/sys/net/bridge/bridge-nf-call-iptable (可选，如果有Linux Bridge的话）

3, 关闭host上的GSO, TSO, GRO (如果为使用conntract特性没有关闭bridge-nf-call-iptable的话）

4, 重点关注host机上物理网卡与Linux bridge上的mtu，其他的虚拟网卡的mtu可以默认设置很大如65000 (可选）

5, 也可以试试关闭tx与rx两个offload特性，sudo ethtool –offload eth0 rx off tx off sg off tso off， 注意：在tx与rx打开时，chksum是在硬件网卡处做的，tcpdump的输出“cksum 0x0a2b (incorrect -> xxx”应该是正常的。

juju run --application nova-compute 'for x in `ip netns | cut -f1 -d" "`; do ip netns exec $x bash -c "ip link list | sed -e \"s/2: \(.*\)@if.*/\1/;t;d\" | while read x; do ethtool --offload \$x rx off tx off sg off tso off; done"; done'
