- 对象图
要求建立如下对象图
2.1定义类
确定对象图中有哪些类，并在浏览器窗口中，建立每个类。
步骤：

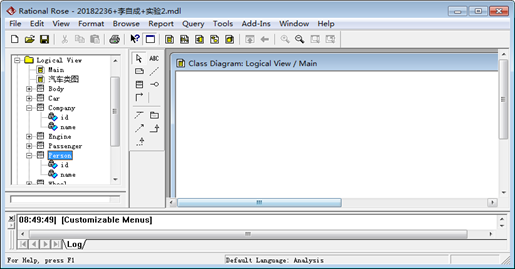

（1）在Logic View中添加类Person、Company。如图1-20所示。
图1-20 新建类Person和Company
2.2建立对象图
步骤：

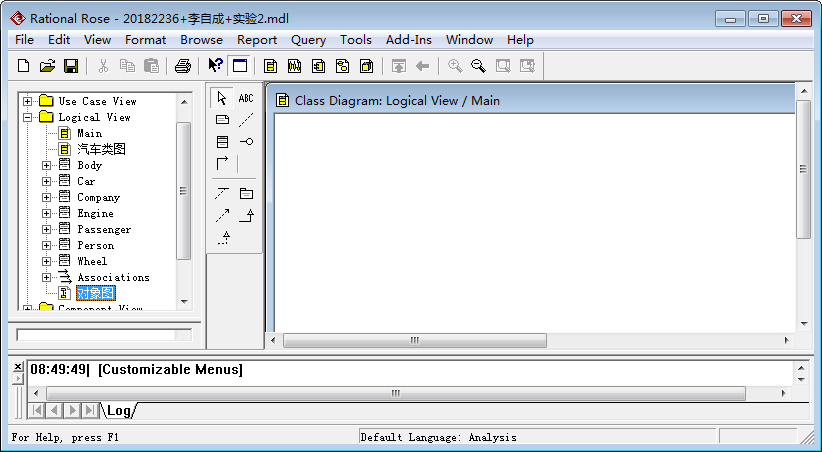

（1）右击LogicalView, 打开快捷菜单，选择:Newà Collaboration Diagram后, 系统自动在LogicalView下增加一个项目：NewDiagram, 我们在此处输入:对象图，如图1-21所示。
图1-21 对象图

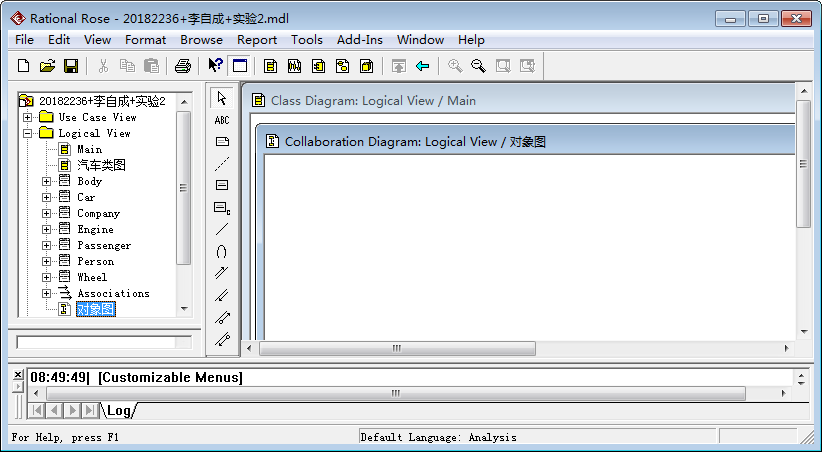

（2） 在文本”对象图”上双击鼠标，则，对象图在右边的模型窗口中打开，如图1-22所示。
图1-22 对象图在模型图窗口中打开
（3） 将浏览器窗口中的类Person和Company拖入对象图中
（4）给对象命名

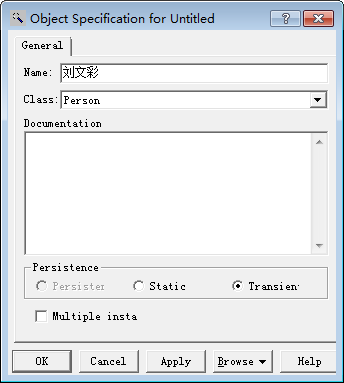

右击Person图标, 打开快捷菜单，选择Open Specification，打开规范窗口，在name后面输入：刘文彩。如图1-23所示。
图1-23 对象命名
点击OK按钮，就完成了对象”刘文彩”的设置。

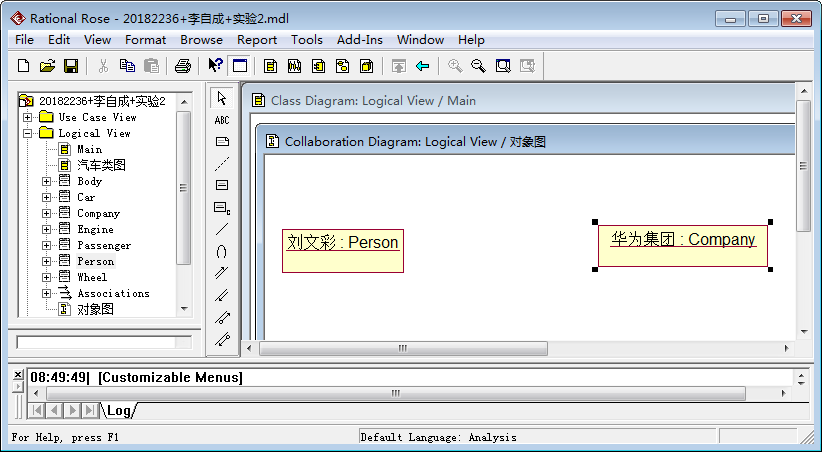

重复上面1-4步，完成对象”华为集团”的设置。如图1-24所示。
图1-24 对象命名
2.3建立对象间的链接

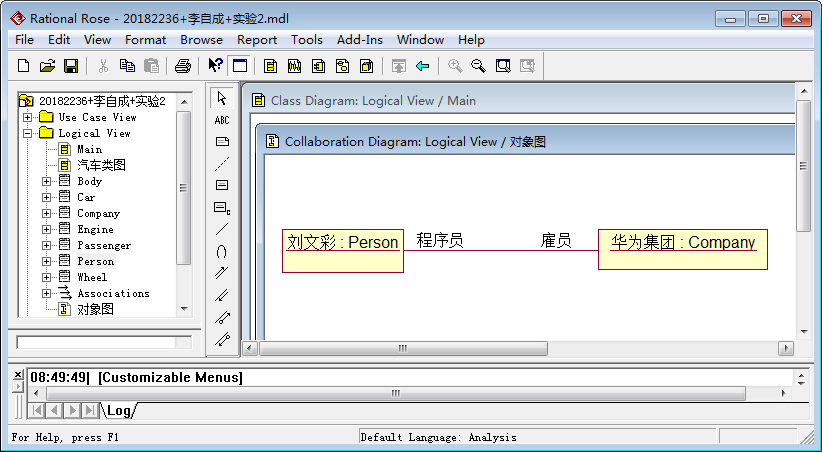

在工具箱中点击链接按钮，然后，在对象”刘文彩”图标上按下左键(不要松手)，拖动鼠标到对象”华为集团”，然后，松开左键。就建立了对象之间的链接。然后，点击工具箱中的按钮”ABC”,给链接的每一端添上角色。如图1-25所示。
图1-25 对象图
