STemWin显示图片

目录

一  通过BmpCvtST.exe软件将图片转换为C数组，然后通过GUI_DrawBitmapEx函数显示

二  STemWin中bmp，jpg，gif，png格式图片的相关接口函数

三  读取SD卡的BMP格式图片的数据，然后调用GUI_BMP_DrawEx函数BMP图片。

四 读取SD卡的JPG格式图片的数据，然后调用GUI_JPG_DrawEx函数JPG图片。

五 读取SD卡的GIF格式图片的数据，然后调用GUI_GIF_DrawSub函数GIF图片。

一  通过BmpCvtST.exe软件将图片转换为C数组，然后通过GUI_DrawBitmapEx函数显示

该方式比较简便且可以转换多种图片格式，但是比较耗内存，生成的图片数组会占用大量空间。

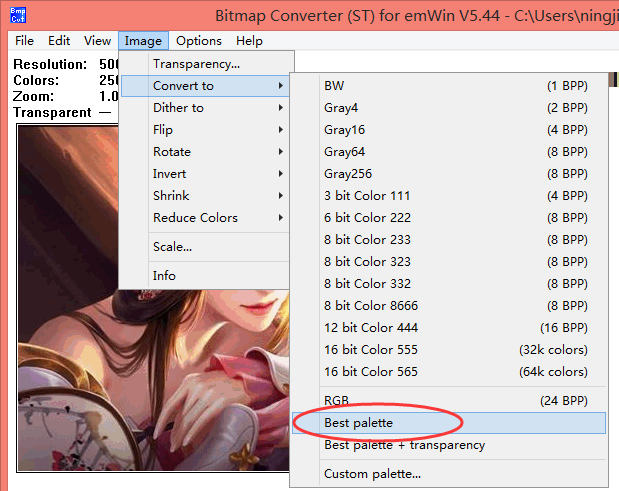

1. 通过BmpCvtST.exe软件打开一张图片，然后通过“Image->Convert to->Best palette转换图片”

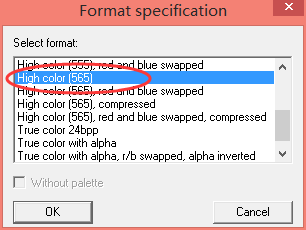

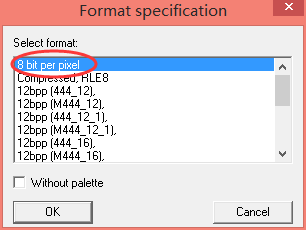

2. 通过“File -> save as”菜单将图片保存为.c文件，然后选择“8 bit per pixel ”或者 “High color（565）”都行

3. 生成的.c文件格式如下所示，需要关注的是bmzhenji_bitmap 结构体：

extern GUI_CONST_STORAGE GUI_BITMAP bmzhenji_bitmap; static GUI_CONST_STORAGE unsigned short _aczhenji_bitmap[] = { ...............................//此处省略 }; GUI_CONST_STORAGE GUI_BITMAP bmzhenji_bitmap = { 500, // xSize 346, // ySize 1000, // BytesPerLine 16, // BitsPerPixel (unsigned char *)_aczhenji_bitmap, // Pointer to picture data NULL, // Pointer to palette GUI_DRAW_BMP565 };

4. 通过GUI_DrawBitmapEx函数显示图片，该函数使用方法如下

//位图中坐标为(0,0)的对应显示在LCD的(150,30)点,且缩放倍数为500/1000 = 0.5 GUI_DrawBitmapEx(&bmzhenji_bitmap, 150, 30, 0, 0, 500, 500);

二  STemWin中bmp，jpg，gif，png格式图片的相关接口函数

三  读取SD卡的BMP格式图片的数据，然后调用GUI_BMP_DrawEx函数BMP图片。

通过查看GUI_BMP_DrawEx函数，发现期第一个参数为GUI_GET_DATA_FUNC 类型的指针，而该指针定义如下：
typedef int GUI_GET_DATA_FUNC(void * p, const U8 ppData, unsigned NumBytes, U32 Off);
在STemWin的官方手册会说明该函数该怎么设计，下面是通过Fat32文件系统读取文件数据的前提下设计的该函数，该函数也通用于jpg，png，gif图片格式的显示。

//绘制无需加载到RAM中的BMP图片时，图片每行的字节数 #define BMP_PERLINE_SIZE 2*1024 static char bmpBuffer[BMP_PERLINE_SIZE]; static int GetPicData(void * p, const U8 ppData, unsigned NumBytesReq, U32 Off) { static int readAddr = 0; FIL * phFile; UINT br; phFile = (FIL *)p; if (NumBytesReq > sizeof(bmpBuffer)) { NumBytesReq = sizeof(bmpBuffer); } //移动指针到应该读取的位置 if(Off == 1) readAddr = 0; else readAddr = Off; f_lseek(phFile,readAddr); f_read(phFile, bmpBuffer, NumBytesReq, &br);//读取数据到缓冲区中 *ppData = (U8 *)bmpBuffer; return br;//返回读取到的字节数 }

实现了GetPicData函数后，接下来就可以调用GUI_BMP_DrawEx函数进行显示了

static FIL PicFile; /* * @brief * @input BMPFileName:图片在SD卡或者其他存储设备中的路径(需文件系统支持！) * @return */ uint8_t ReadDisp_bmp(char *fileName) { int XSize,YSize; /*1. 打开bmp文件,判断文件大小*/ retSD = f_open(&PicFile, (const TCHAR*)fileName, FA_READ); if(retSD != FR_OK || PicFile.obj.objsize > BMP_MAX_SIZE){ return 1; } /*2. 获取bmp图像尺寸*/ XSize = GUI_BMP_GetXSizeEx(GetPicData, &PicFile); //获取图片的X轴大小 YSize = GUI_BMP_GetYSizeEx(GetPicData, &PicFile); //获取图片的Y轴大小 /*3. 通过GUI_BMP_GetXSizeEx函数在LCD中间显示bmp图像*/ GUI_BMP_DrawEx(GetPicData, &PicFile, (LCD_WIDTH-XSize)/2-1, (LCD_HEIGHT-YSize)/2-1); /*4. 通过GUI_BMP_GetXSizeEx函数在LCD中间显示0.5倍的bmp图像*/ GUI_BMP_DrawScaledEx(GetPicData, &PicFile, (LCD_WIDTH - XSize * 0.5)/2, (LCD_HEIGHT - YSize * 0.5)/2, 1, 2); f_close(&PicFile); return 0; }

四 读取SD卡的JPG格式图片的数据，然后调用GUI_JPG_DrawEx函数JPG图片。

static FIL PicFile; /* * @brief * @input JPGFileName:图片在SD卡或者其他存储设备中的路径(需文件系统支持！) * @return */ uint8_t ReadDisp_jpg(char *FileName) { GUI_JPEG_INFO JpegInfo; /*1. 打开jpg文件,判断文件大小*/ retSD = f_open(&PicFile, (const TCHAR*)FileName, FA_READ); if(retSD != FR_OK || PicFile.obj.objsize > BMP_MAX_SIZE){ return 1; } /*3. 在LCD中间显示jpg图像*/ GUI_JPEG_DrawEx(GetPicData, &PicFile,(LCD_WIDTH-JpegInfo.XSize)/2, (LCD_HEIGHT-JpegInfo.YSize)/2); GUI_Delay(500); GUI_Clear(); /*4. 按0.5倍在LCD中间显示jpg图像*/ GUI_JPEG_DrawScaledEx(GetPicData, &PicFile, (LCD_WIDTH - JpegInfo.XSize * 0.5)/2, (LCD_HEIGHT - JpegInfo.YSize * 0.5)/2, 1, 2); f_close(&PicFile); return 0; }

五 读取SD卡的GIF格式图片的数据，然后调用GUI_GIF_DrawSub函数GIF图片。

ReadDisp_gif函数中的内存分配函数是自己实现的，分配的是SDRAM中的空间，具体实现方式可参考正点原子的例子。

代码中的mem_free与mem_malloc函数可参考博客https://blog.csdn.net/Ningjianwen/article/details/中的第四小节

ReadDisp_gif函数如下所示：

static FIL PicFile; /* * @brief * @input FileName:图片在SD卡或者其他存储设备中的路径(需文件系统支持！) * @return */ uint8_t ReadDisp_gif(char *FileName) { UINT br; char *bmpBuf; GUI_GIF_INFO GifInfo; GUI_GIF_IMAGE_INFO ImageInfo; /*1. 打开gif文件,判断文件大小*/ retSD = f_open(&PicFile, (const TCHAR*)FileName, FA_READ); if(retSD != FR_OK || PicFile.obj.objsize > BMP_MAX_SIZE){ return 1; } /*2. 分配内存用于保存bmp文件内容*/ bmpBuf = mem_malloc(PicFile.obj.objsize); if(bmpBuf == NULL){ return 2; } /*3. 将文件内容读入分配好的bmpBuf缓存*/ retSD = f_read(&PicFile, bmpBuf, PicFile.obj.objsize, &br); if(retSD != FR_OK){ return 3; } /*4. 获取gif文件信息*/ GUI_GIF_GetInfo(bmpBuf, PicFile.obj.objsize, &GifInfo); /*5. 在LCD中间显示gif图像*/ for(int i = 0; i < GifInfo.NumImages; i++) { GUI_GIF_DrawSub(bmpBuf, PicFile.obj.objsize, (LCD_WIDTH - GifInfo.xSize)/2, (LCD_HEIGHT - GifInfo.ySize)/2,i); GUI_Delay(ImageInfo.Delay ? ImageInfo.Delay*10 : 100 );//延时 } /*6. 按0.5倍关系在LCD中间显示gif图像*/ for(int i=0; i < GifInfo.NumImages; i++) { GUI_GIF_DrawSubScaled(bmpBuf, PicFile.obj.objsize, (LCD_WIDTH - GifInfo.xSize * 0.5)/2, (LCD_HEIGHT - GifInfo.ySize * 0.5)/2, i, 1 ,2); GUI_Delay(ImageInfo.Delay ? ImageInfo.Delay*10 : 100 );//延时 } mem_free(bmpBuf); f_close(&PicFile); return 0; }
