图遍历详解（C语言版）

一、定义

        从给定图中任意指定的顶点（称为初始点）出发，按照某种搜索方法沿着图的边访问图中所有顶点，使每个顶点仅被访问一次，这个过程称为图的遍历。如果给定图是连通的无向图或者是强连通的有向图，则遍历过程一次就能完成，并可按访问的先后顺序得到由该图的所有顶点组成的一个序列。

二、方法

1、深度优先遍历

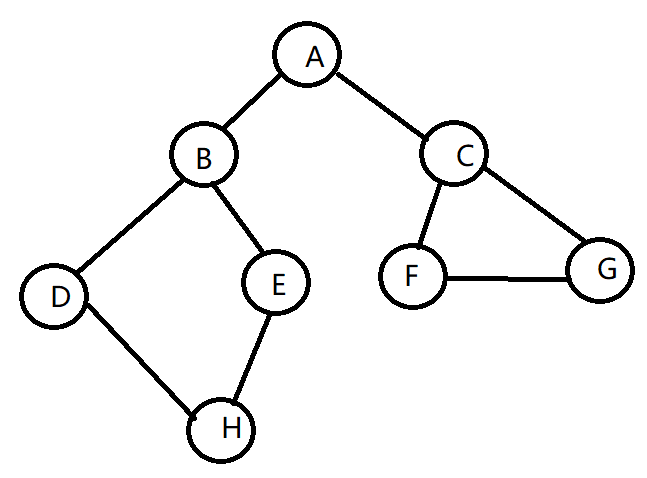

        该图以A为初始点，从左往右通过深度优先遍历可以得到序列：ABDHECFG ，当然如果采取从右往左通过深度优先遍历可以得到序列：ACGFBEHD，可见采用深度优先遍历得到的序列并不是唯一的，这与建图时的存储有关，假如采用邻接表来存储，当每个顶点的邻接顶点采用头插法插入，那么之后采用深度优先遍历进行遍历时就会得到序列ACGFBEHD，当每个顶点的邻接顶点采用尾插法插入，那么之后采用深度优先遍历进行遍历就得到序列ABDHECFG。
        下面来看看深度优先遍历的代码

//深度优先遍历: g:图 v:初始点 visited:标记数组 void DFS(GraphLnk *g, int v, bool visited[]) {
     //访问顶点，获取值，打印 printf("%c-->",GetVertexValue(g,v)); visited[v] = true;//为访问过的顶点做上标记 int w = GetFirstNeighbor(g,GetVertexValue(g,v));//获取第一个邻接顶点 while(w != -1) {
    //当邻接顶点未被访问 if(!visited[w]) {
     DFS(g,w,visited);//以该顶点为起始顶点进行深度优先遍历 } /* 对第一个邻接顶点深度优先遍历完成，获取下一个邻接顶点的位置 （如果该顶点未被访问，那么下一轮将以该顶点为起始顶点进行深度优先遍历） */ w = GetNextNeighbor(g,GetVertexValue(g,v),GetVertexValue(g,w)); } }

2、广度优先遍历

        广度优先遍历的过程是首先访问初始点v，接着访问顶点v的所有未被访问过的邻接点v1，v2，v3，…，vt，然后再按照v1，v2，v3，…，vt的次序访问每一个顶点的所有未被访问过的邻接点，依此类推，直到图中所有和初始点v有路径相通的顶点都被访问过为止。为了实现红色部分描述的先访问顶点的邻接顶点先访问，需要借用队列来实现。
        下面给出一个示例：

        该图以A为初始点，从左往右通过广度优先遍历可以得到序列：ABCDEFGH ，当然如果采取从右往左通过广度优先遍历可以得到序列：ACBGFEDH，可见采用广度优先遍历得到的序列也并不是唯一的，原因同深度优先遍历不唯一的原因，此处不再赘述。
        下面来看看广度优先遍历的代码

//广度优先遍历：g:图 v:初始点 visited:标记数组 void BFS(GraphLnk *g, int v, bool visited[]) {
     printf("%c-->",GetVertexValue(g,v)); visited[v] = true; LinkQueue Q;//创建链队 InitQueue(&Q);//初始化 EnQueue(&Q,v);//将起始顶点入队 int w; while(!Empty(&Q))//当队内还有顶点 {
     GetHead(&Q,&v);//获取存在在队头的顶点v DeQueue(&Q);//出队 //获取第一个邻接顶点 w = GetFirstNeighbor(g,GetVertexValue(g,v)); while(w != -1)//存在邻接顶点 {
     if(!visited[w])//当该邻接顶点未被访问 {
     //打印值 printf("%c-->",GetVertexValue(g,w)); visited[w] = true;//标记为已被访问 EnQueue(&Q,w);//将该顶点入队，为之后访问该顶点的邻接顶点做铺垫 } //获取顶点v的下一个邻接顶点（该邻接顶点的顺序在前面访问过邻接顶点w之后） w = GetNextNeighbor(g,GetVertexValue(g,v),GetVertexValue(g,w)); } } }

三、实现

        有了上面的理论基础，下面将基于图的邻接表存储来实现图的遍历，如果大家对图的邻接表存储方式还不太理解，那么可以先阅读图之邻接表详解（C语言版）此篇文章之后，再接着往下阅读。

1、无向图或强连通有向图遍历

        如果给定图是连通的无向图或者是强连通的有向图，则遍历过程一次就能完成，并可按访问的先后顺序得到由该图的所有顶点组成的一个序列。

        深度优先遍历实现

//深度优先遍历：给出遍历的图g和起始顶点vertex void DFS(GraphLnk *g, T vertex) {
     int n = g->NumVertices;//获取顶点个数 //根据顶点数建立辅助数组空间：用来标记哪些顶点已经访问过，哪些顶点没有访问 bool *visited = (bool*)malloc(sizeof(bool) * n); assert(visited != NULL); for(int i=0; i<n; ++i)//初始化标记数组 {
     visited[i] = false; } //获取起始节点在邻接表中的位置 int v = GetVertexPos(g,vertex); DFS(g,v,visited);//遍历 free(visited);//释放辅助空间 }

        广度优先遍历实现

//广度优先遍历：给出遍历的图g和起始顶点vertex void BFS(GraphLnk *g, T vertex) {
     int n = g->NumVertices;//获取顶点个数 //根据顶点数建立辅助数组空间：用来标记哪些顶点已经访问过，哪些顶点没有访问 bool *visited = (bool*)malloc(sizeof(bool) * n); assert(visited != NULL); for(int i=0; i<n; ++i)//初始化标记数组 {
     visited[i] = false; } //获取起始顶点在邻接表中的位置 int v = GetVertexPos(g,vertex); BFS(g,v,visited);//遍历  free(visited); }

2、非连通图遍历

        如果给定图是非连通图，则只能访问到初始点所在分量中的所有顶点，其他连通分量中的顶点是不可能访问到的，为此需要从其他每个连通分量中选择初始点，分别进行遍历，这样才能够访问到图中的所有顶点。

        深度优先遍历实现

//非连通图的深度优先遍历方式 void NonUnicomDFS(GraphLnk *g) {
     int n = g->NumVertices;//获取顶点个数 //根据顶点数建立辅助数组空间：用来标记哪些顶点已经访问过，哪些顶点没有访问 bool *visited = (bool*)malloc(sizeof(bool) * n); assert(visited != NULL); for(int i=0; i<n; ++i)//初始化标记数组 {
     visited[i] = false; } for(i=0; i<n; ++i) //遍历非连通图的顶点 {
     if(!visited[i])//以没有访问的顶点为起始顶点进行深度优先遍历 DFS(g,i,visited); } free(visited); }

        广度优先遍历实现

//非连通图的广度优先遍历方式 void NonUnicomBFS(GraphLnk *g) {
     int n = g->NumVertices;//获取顶点个数 //根据顶点数建立辅助数组空间：用来标记哪些顶点已经访问过，哪些顶点没有访问 bool *visited = (bool*)malloc(sizeof(bool) * n); assert(visited != NULL); for(int i=0; i<n; ++i)//初始化标记数组 {
     visited[i] = false; } for(i=0; i<n; ++i) //遍历非连通图的顶点 {
     if(!visited[i])//以没有访问的顶点为起始顶点进行广度优先遍历 BFS(g,i,visited); } free(visited); }

结语

        对图遍历的介绍就到这里啦，希望这篇文章能给予你一些帮助，感谢各位人才的：点赞、收藏和评论，我们下次见。

附录

        测试代码：图遍历详解（C语言版）
