《学习opencv》笔记——矩阵和图像处理——cvGEMM,cvGetCol,cvGetCols and cvGetDiag

矩阵和图像操作

(1)cvGEMM函数

其结构

double cvGEMM(//矩阵的广义乘法运算
	const CvArr* src1,//乘数矩阵
	const CvArr* src2,//乘数矩阵
	double alpha,//1号矩阵系数
	const CvArr* src3,//加权矩阵
	double beta,//2号矩阵系数
	CvArr* dst,//结果矩阵
	int tABC = 0//变换标记
);

tABC变换标记及其相应的含义

函数相应的乘法运算公式为：dst = (alpha*src1)xsrc2+(beta*src3)

实例代码

#include <cv.h>
#include <highgui.h>
#include <stdio.h>
#include <iostream>
using namespace std;


int main()
{
	double a[3][3] =
	{
		{1,0,0},
		{0,2,0},
		{0,0,3}
	};

	CvMat va=cvMat(3,3, CV_64FC1,a);

	cout<<"目标矩阵1："<<endl;

	for(int i=0;i<3;i++)
	{
		for(int j=0;j<3;j++)
			printf("%f\t",cvmGet(&va,i,j));
		cout << endl;
	}

	double b[3][3] =
	{
		{1,1,1},
		{1,1,1},
		{1,1,1}
	};


	CvMat vb =cvMat(3, 3, CV_64FC1, b);

	cout<<"目标矩阵2："<<endl;
	for(int i=0;i<3;i++)
	{
		for(int j=0;j<3;j++)
			printf("%f\t",cvmGet(&vb,i,j));
		cout << endl;
	}

	double c[3][3] = {0,0,0,0,0,0,0,0,0};

	CvMat vc = cvMat(3,3, CV_64FC1, c);

	cvGEMM(&va,&vb,1,&vc,1,&vc);

	cout << "结果矩阵："<< endl;
	for(int i=0;i<3;i++)
	{
		for(int j=0;j<3;j++)
		printf("%f\t",cvmGet(&vc,i,j));
		cout << endl;
	}
	getchar();
	return 0;
}

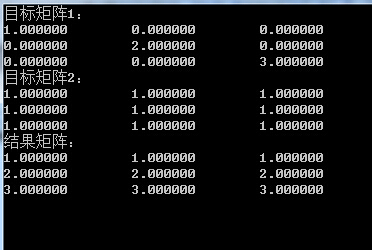

输出结果

(2)cvGetCol函数

其结构

CvMat* cvGetCol(//取出矩阵中的一列
	  const CvArr* arr,//目标矩阵
	  CvMat* submat,//矩阵指针
	  int col//所要取的列的索引数
);

实例代码

#include <cv.h>
#include <highgui.h>
#include <stdio.h>
#include <iostream>
using namespace std;


int main()
{
	double a[3][3] =
	{
		{1,0,0},
		{0,2,0},
		{0,0,3}
	};

	CvMat va=cvMat(3,3, CV_64FC1,a);

	cout<<"目标矩阵："<<endl;

	for(int i=0;i<3;i++)
	{
		for(int j=0;j<3;j++)
			printf("%f\t",cvmGet(&va,i,j));
		cout << endl;
	}



	CvMat vb =cvMat(3,3, CV_64FC1);

	CvMat vc =cvMat(3,1, CV_64FC1);

	vc = *(cvGetCol(&va,&vb,1));

	cout << "所要取的列为："<< endl;
	for(int i=0;i<3;i++)
	{
		printf("%f\t",cvmGet(&vc,i,0));
		cout << endl;
	}
	getchar();
	return 0;
}

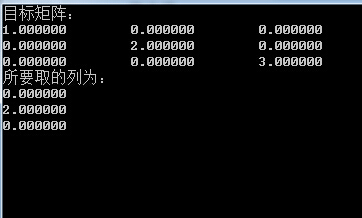

输出结果

(3)cvGetCols函数

其结构

CvMat* cvGetCols(//取出矩阵中的一些列
	const CvArr* arr,//目标矩阵
	CvMat* submat,//矩阵指针
	int start_col,//開始列。包括
	int end_col//结束列。不包括
);

实例代码

#include <cv.h>
#include <highgui.h>
#include <stdio.h>
#include <iostream>
using namespace std;


int main()
{
	double a[5][5] =
	{
		{1,0,0,0,0},
		{0,2,0,0,0},
		{0,0,3,0,0},
		{0,0,0,4,0},
		{0,0,0,0,5}
	};

	CvMat va=cvMat(5,5, CV_64FC1,a);

	cout<<"目标矩阵："<<endl;

	for(int i=0;i<5;i++)
	{
		for(int j=0;j<5;j++)
			printf("%f\t",cvmGet(&va,i,j));
		cout << endl;
	}



	CvMat vb =cvMat(5,5, CV_64FC1);

	CvMat vc =cvMat(5,5, CV_64FC1);

	vc = *(cvGetCols(&va,&vb,0,3));

	cout << "所要取的列为："<< endl;
	for(int i=0;i<vc.rows;i++)
	{
		for(int j=0;j<vc.cols;j++)
		printf("%f\t",cvmGet(&vc,i,j));
		cout << endl;
	}
	getchar();
	return 0;
}

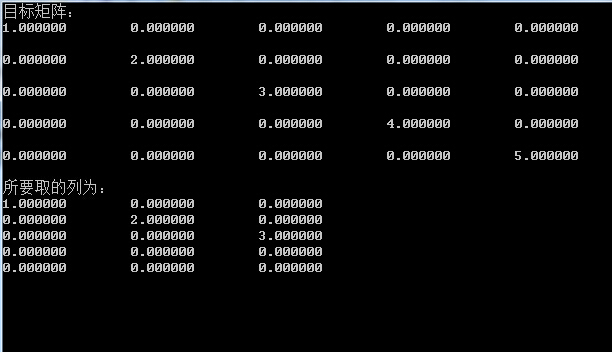

输出结果

(4)cvGetDiag函数

其结构

CvMat* cvGetDiag(//取出矩阵的特定对角线
	const CvArr* arr,//目标矩阵
	CvMat* submat,//矩阵指针
	int diag = 0//控制标量，0为主对角，1或-1为0相邻对角。以此类推。
);

实例代码

#include <cv.h>
#include <highgui.h>
#include <stdio.h>
#include <iostream>
using namespace std;


int main()
{
	double a[5][5] =
	{
		{1,0,0,0,6},
		{0,2,0,7,0},
		{0,0,3,0,0},
		{0,9,0,4,0},
		{8,0,0,0,5}
	};

	CvMat va=cvMat(5,5, CV_64FC1,a);

	cout<<"目标矩阵："<<endl;

	for(int i=0;i<5;i++)
	{
		for(int j=0;j<5;j++)
			printf("%f\t",cvmGet(&va,i,j));
		cout << endl;
	}



	CvMat vb =cvMat(5,5, CV_64FC1);

	CvMat vc =cvMat(5,5, CV_64FC1);

	vc = *(cvGetDiag(&va,&vb,0));

	cout << "所要取的对角线为："<< endl;
	for(int i=0;i<vc.rows;i++)
	{
		for(int j=0;j<vc.cols;j++)
		printf("%f\t",cvmGet(&vc,i,j));
		cout << endl;
	}
	getchar();
	return 0;
}

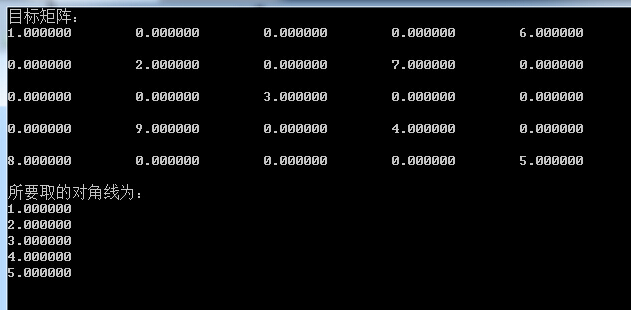

输出结果

to be continued
