今天师傅给讲了讲做自己主动化控制的总体的思路，特进行一下记录，做个备忘。
1.需求分析
本次的项目是对楼宇循环供水的控制，整个项目须要完毕压力、压差、温度等的获取及显示、同一时候完毕电机的控制。
2.设计
使用西门子的Step7工具进行梯形图编程，完毕自己主动化控制。
使用西门子的WinCC5.5进行自己主动化人机界面的设计实现。
3.Step7进行编程的步骤
1）进行硬件组态

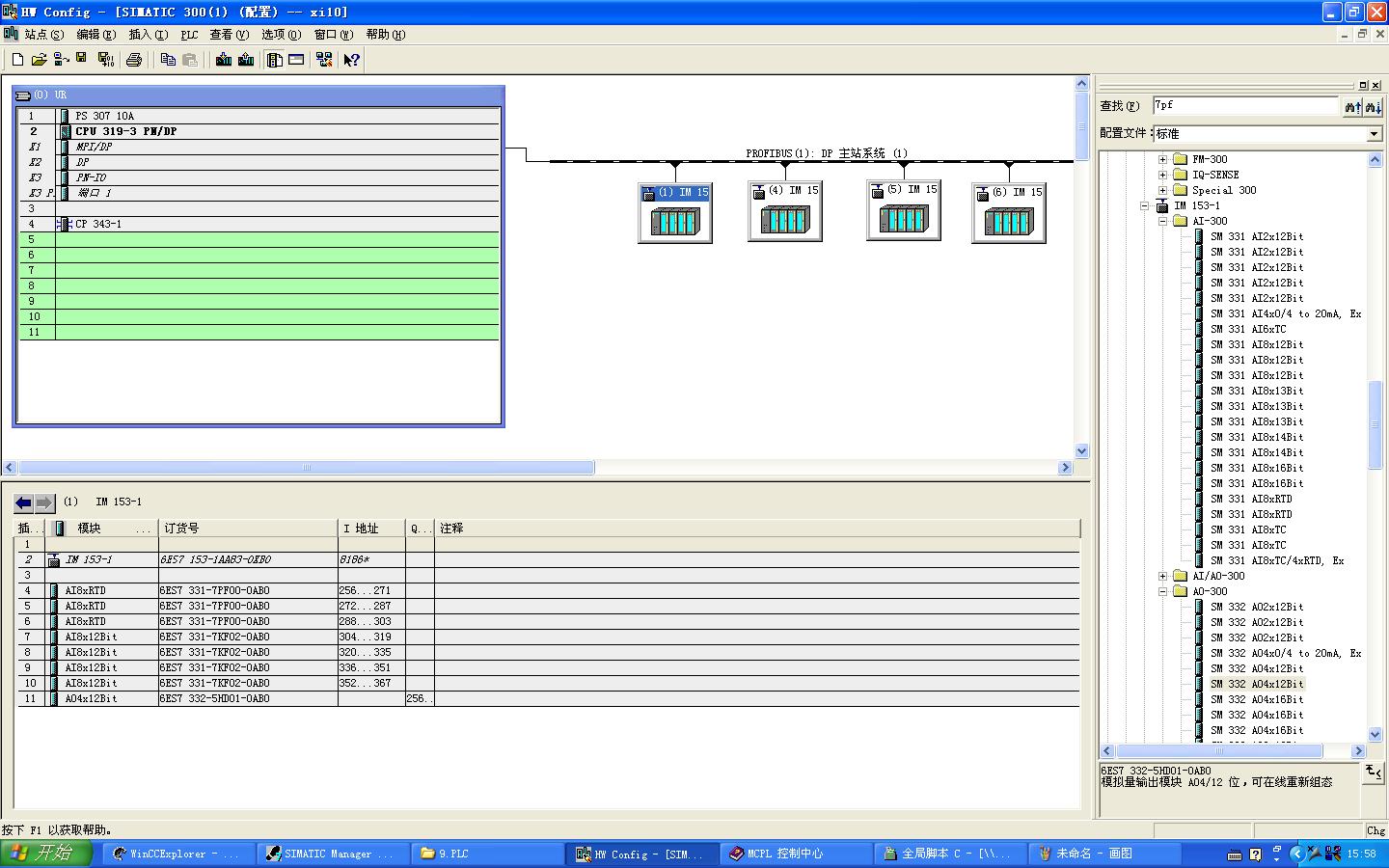

因为西门子的设备型号已经选定好，故依据实物的型号，先进行硬件组态，组态结果图例如以下：
注：
1.本图需和现场的实物连接图全然一致。

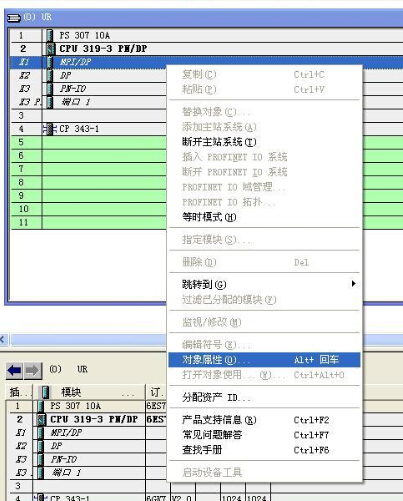

2.本项目使用的是MPI/DP方式进行与柜子的通信，在此需按例如以下图方式设置一下MPI/DP后，才干够通过右键-”加入�主站系统“进行柜子的加入�。
2）编程
OB块：组织块，有中断组织块，启动组织块，各种错误组织块等，OB1是主程序，是用来存放用户编写的主程序然后循环扫描
FB块：功能块，FB有自己的DB
FC块：功能
DB块：数据块，分为背景数据块，共享数据块和用户定义数据块，背景数据块相当于FB的存储区，共享数据块里定义的数据全部逻辑块都能够訪问，用户定义数据块是以UDT为模板创建的，需先定义数据类型UDT。
对此具体的介绍，看例如以下文章：http://blog.csdn.net/fengshuiyue/article/details/39372439
3）与PLC连接

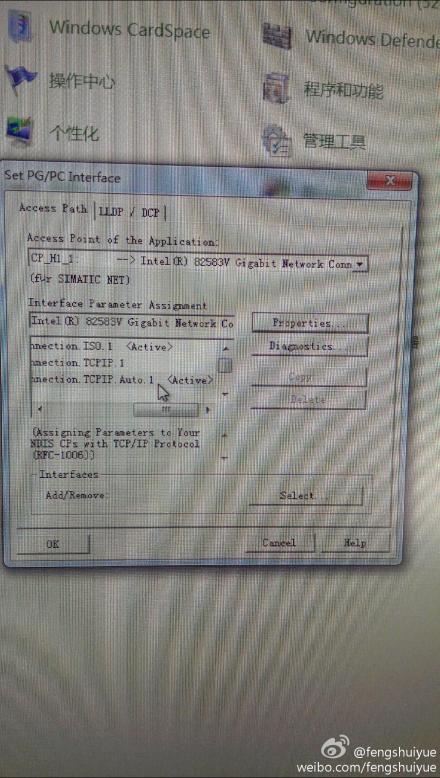

A.在“控制面板”-“设置PG/PC接口“设置上位机与下位机通讯的接口方式，本项目设置为”Intel（R)82583V Gigabit Network Connection.TCPIP.Auto.1(Active)方式，该方式上位机和下位机通讯即能够採用TCP/IP方式，也能够採用ISO方式。例如以下图：
B.Step7 通讯模块设置

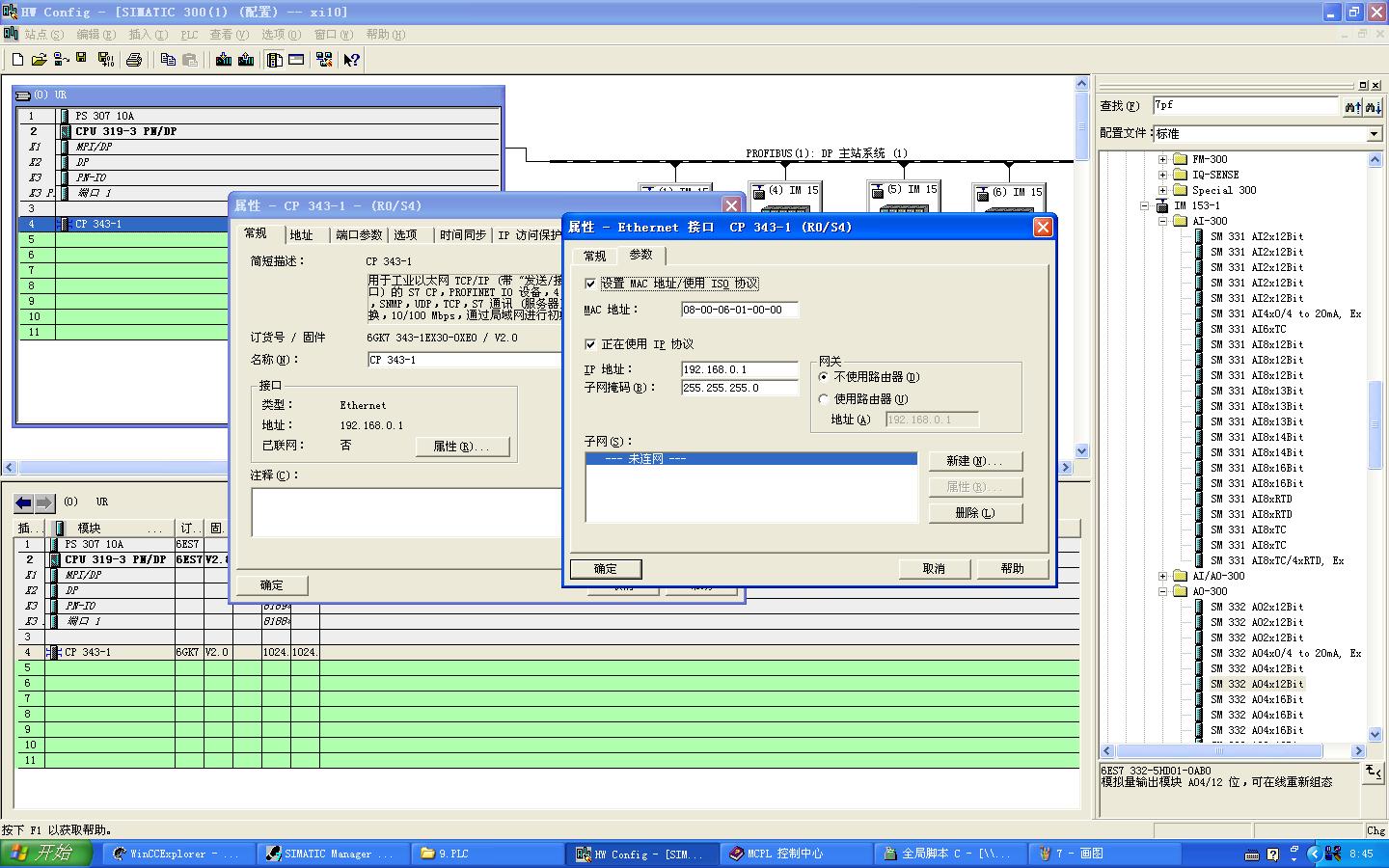

CP343-1模块右键-“对象属性”，常规-接口-属性设置以太网參数，例如以下图：
“设置MAC地址/使用ISO协议”勾选上，则PLC能够通过MAC地址採用ISO协议进行通讯了。

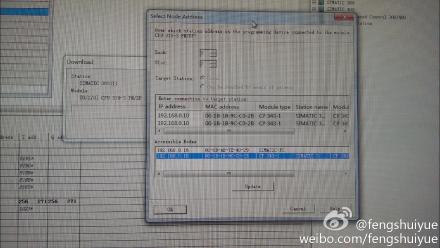

C.往PLC上下载编好的程序，例如以下图：
4.WinCC与PLC中的程序连接
在内部变量中，加入�”SIMATIC S7 PROTOCOL SITUE”驱动程序，在此以下能够选择Industrial Ethernet或者TCP/IP以下新建连接后，建立变量

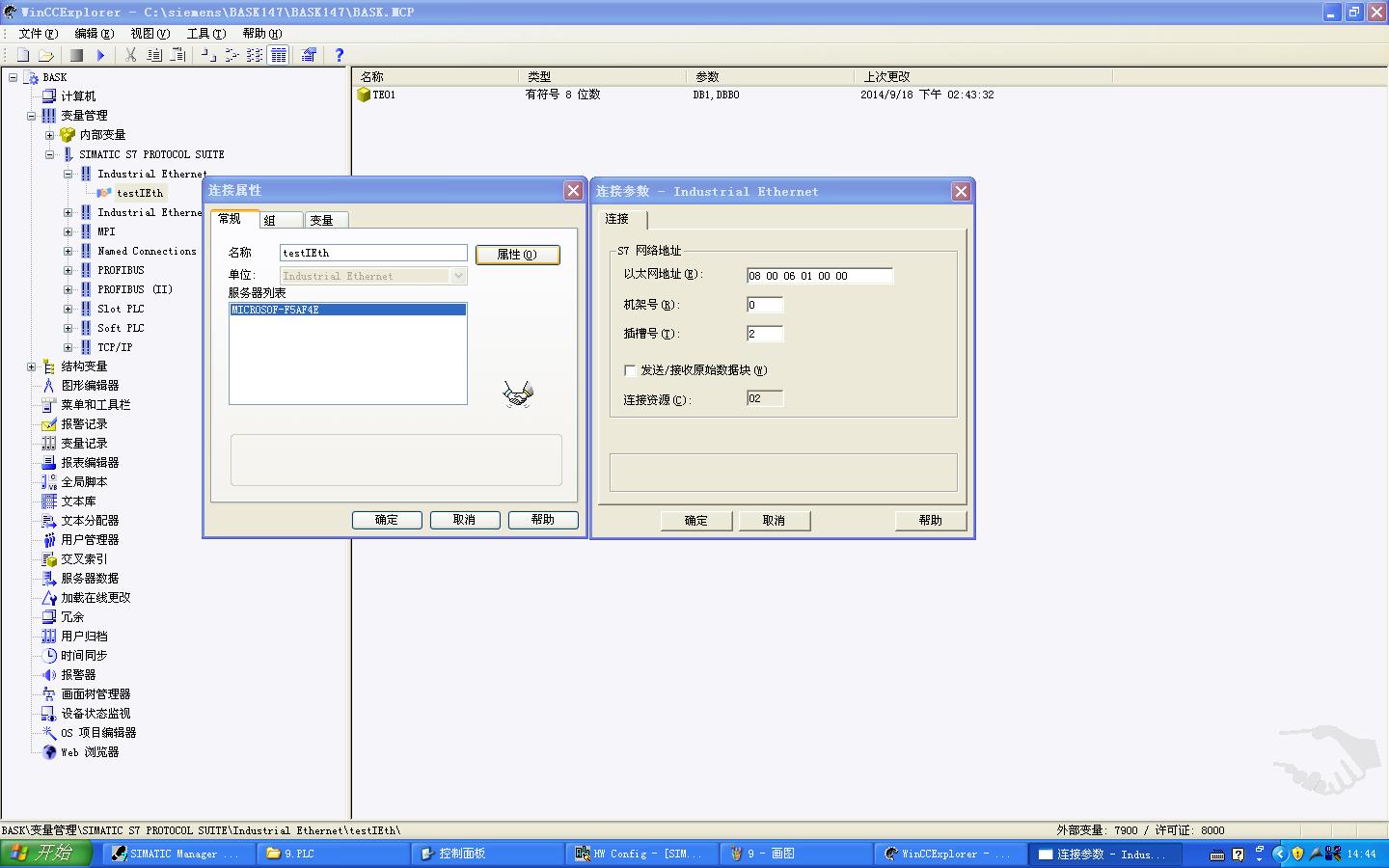

A使用Industrial Ethernet方式建立Wincc与PLC的连接

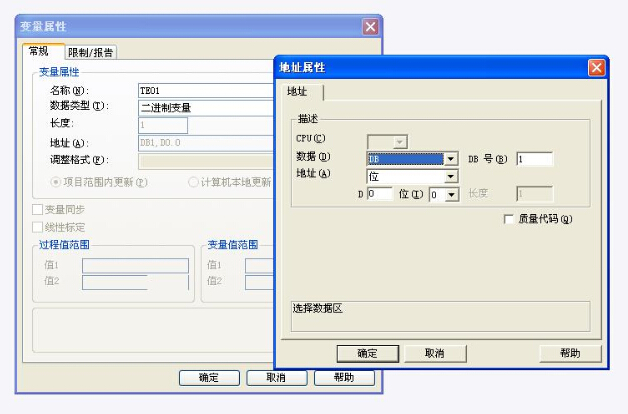

在testIEth以下新建变量，同一时候给变量选择地址（该地址为step7编好的程序中，自己主动生成的地址）

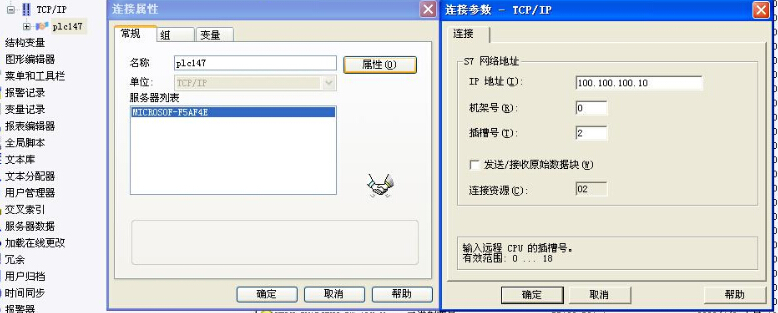

B.使用TCP/IP方式连接PLC
TCP/IP中新建设置变量与Industrial Ethernet中的一样。
上述为使用西门子PLC进行开发的总体角度的使用介绍。
