一、简述

通过Proteus仿真单片机最小系统+流水灯的显示电路。用Keil编写相应执行文件。

源码、仿真电路图打包：链接：https://pan.baidu.com/s/1ZetoHZGz-jebnAd_BQGAUg 密码：h8jc

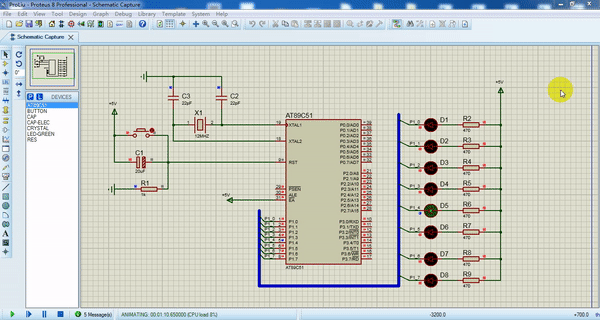

二、效果

单片机流水灯

三、工程结构

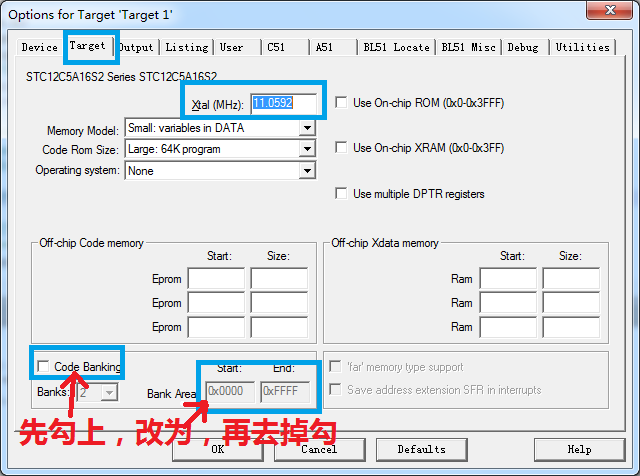

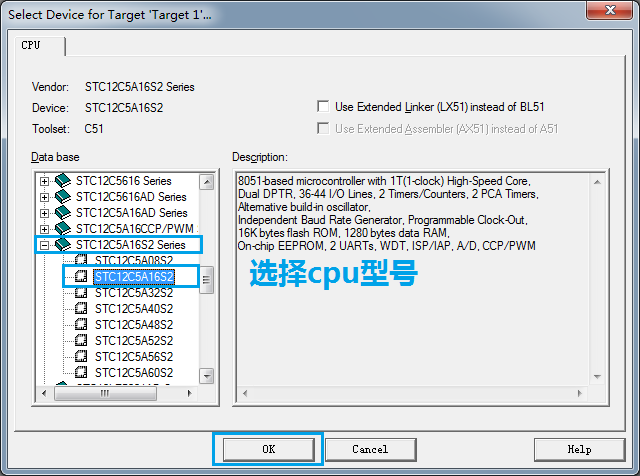

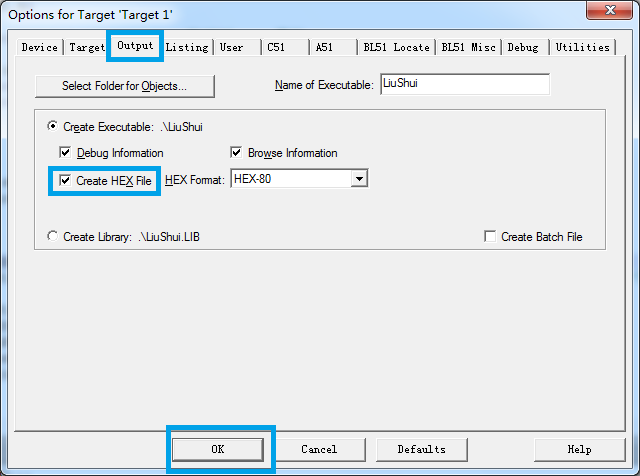

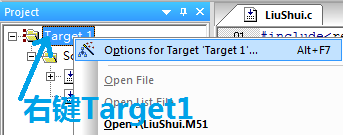

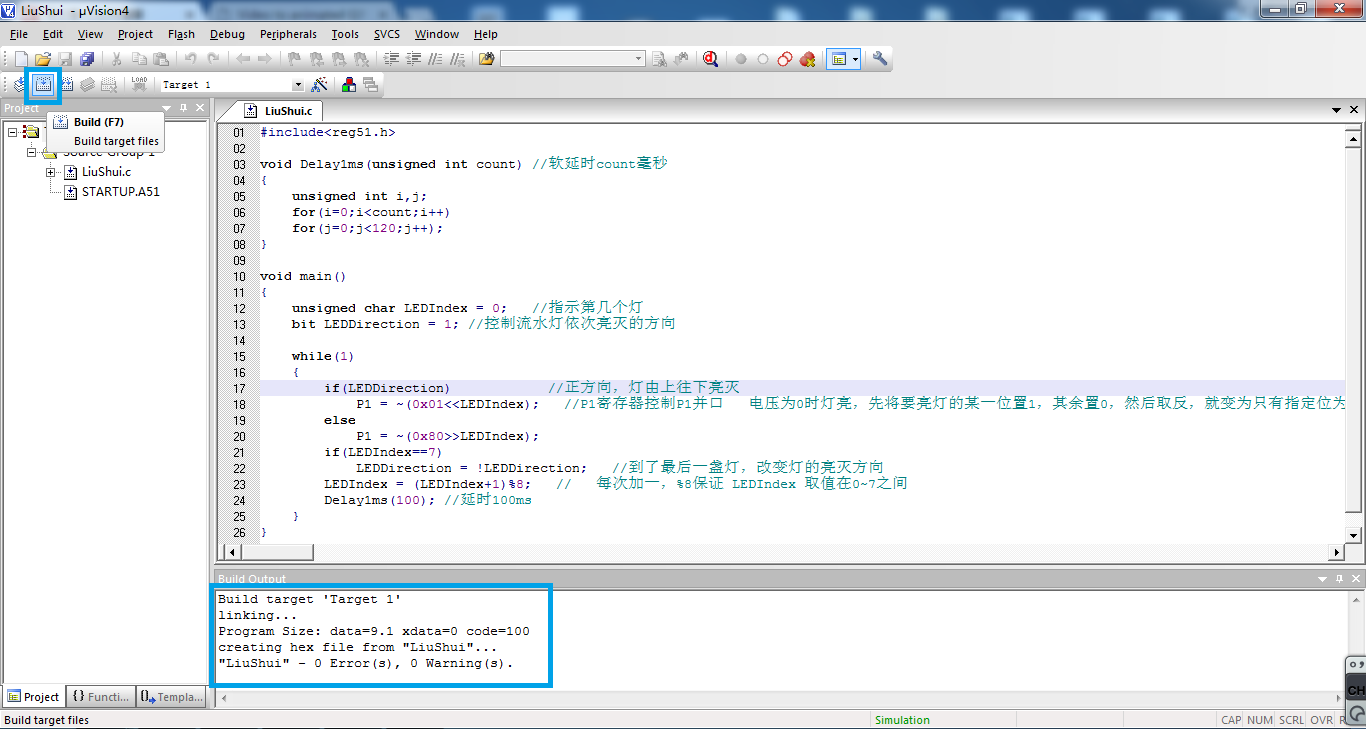

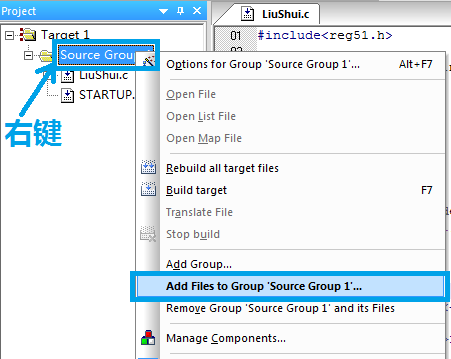

1、Keil编程

单片机流水灯

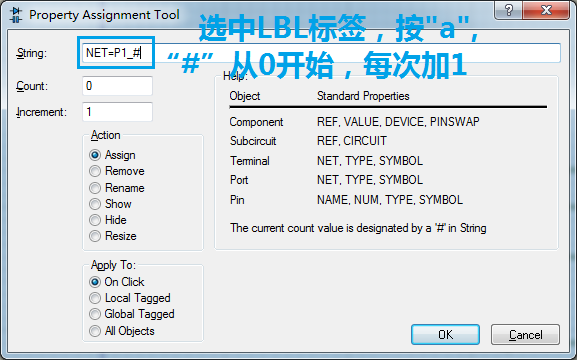

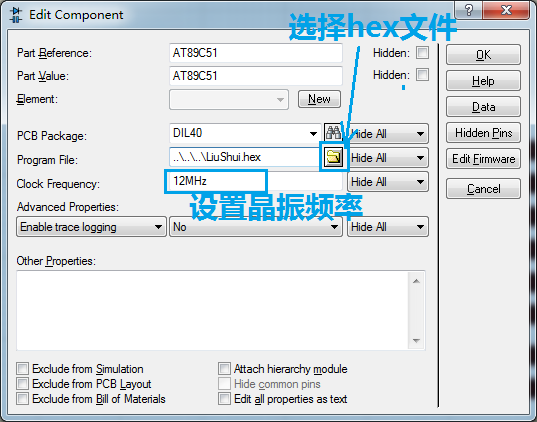

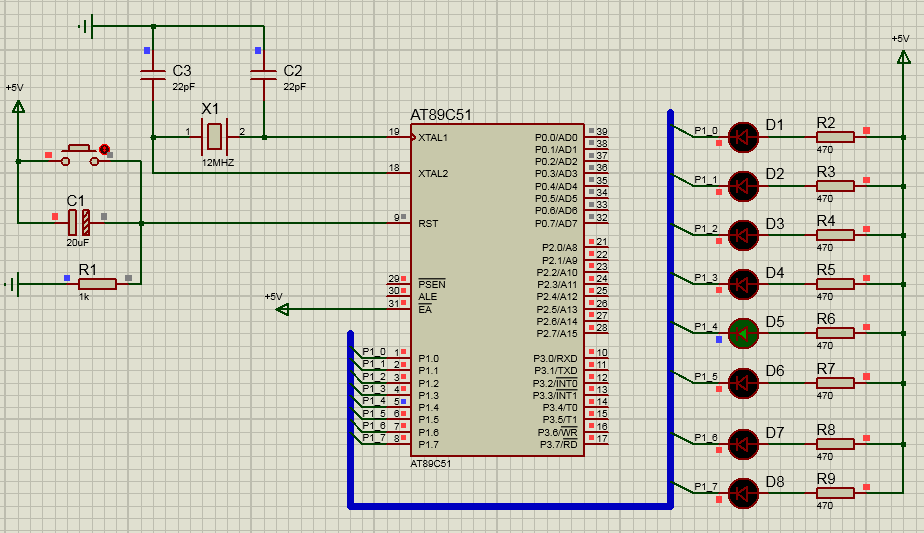

2、仿真电路图

单片机流水灯

四、源文件

LiuShui.c文件

#include<reg51.h>

//void Delay1ms(unsigned int count) //软延时count毫秒
//{
//	unsigned int i,j;
//	for(i=0;i<count;i++)
//	for(j=0;j<120;j++);
//}

void Delay1ms(unsigned int count)//延时count*50ms
{
	unsigned int i;
	TMOD=0x01;			   //选用定时器0且工作在方式1
	TH0=0x3c;			  //设置初值0x3cb0
	TL0=0xb0;
	TR0=1;      //开启定时器
	for(i=0;i<count;i++) //循环count次，每次定时50ms,总共count*50ms
	{
		while(TF0!=1);// 每次定时50ms (溢出时才会跳出循环)
		TH0=0x3c;	 //重置初值0x3cb0
		TL0=0xb0;
		TF0=0;		   //软置溢出位
	}
	TR0=0;      //关闭定时器
}

void main()
{
	unsigned char LEDIndex = 0;	  //指示第几个灯
	bit LEDDirection = 1; //控制流水灯依次亮灭的方向

	while(1)
	{
		if(LEDDirection)			//正方向，灯由上往下亮灭
			P1 = ~(0x01<<LEDIndex);	  //P1寄存器控制P1并口	 电压为0时灯亮，先将要亮灯的某一位置1，其余置0，然后取反，就变为只有指定位为0，然后移位实现其他位置0
		else
			P1 = ~(0x80>>LEDIndex);
		if(LEDIndex==7)
			LEDDirection = !LEDDirection;	//到了最后一盏灯，改变灯的亮灭方向
		LEDIndex = (LEDIndex+1)%8;	 //	  每次加一，%8保证 LEDIndex	取值在0~7之间
		Delay1ms(2); //延时100ms
	}
}

五、代码说明

选用单片机的P1端口8只引脚作为输出脚，1只引脚控制1只LED灯。设置P1_0脚为低电平，使得第1只LED灯点亮，并延时一点时间，然后设置P1_0脚为高电平，熄灭第1只LED，以此同理控制其余7只引脚。比如：

11111110 P1_0脚为低电平，使得第1只LED灯点亮

11111101 P1_1脚为低电平，使得第2只LED灯点亮

11111011 P1_2脚为低电平，使得第3只LED灯点亮

11110111 P1_3脚为低电平，使得第4只LED灯点亮

11101111 P1_4脚为低电平，使得第5只LED灯点亮

11011111 P1_5脚为低电平，使得第6只LED灯点亮

10111111 P1_6脚为低电平，使得第7只LED灯点亮

01111111 P1_7脚为低电平，使得第8只LED灯点亮

P1寄存器有8位，分别控制对应的8个引脚。

正方向：从第1只LED等–》第8只LED灯
