DSP28335学习记录（一）

全栈程序员-站长 • • 未分类 • 阅读 4

DSP28335学习记录（一）本文记录dsp28335的各种外设的配置方法，常见模块的驱动方法，以及各种常见问题的解决方法，持续更新

大家好，又见面了，我是你们的朋友全栈君。如果您正在找激活码,请点击查看最新教程,关注关注公众号 “全栈程序员社区” 获取激活教程,可能之前旧版本教程已经失效.最新Idea2022.1教程亲测有效,一键激活。

Jetbrains全系列IDE稳定放心使用

本文记录dsp28335的各种外设的配置方法：

目录

1、时钟配置

1.0 关闭看门狗和写使能

1.1 系统时钟源配置

1.2 外设时钟

1.3 外部扩展接口时钟

1.4 其他外设时钟使能

2、GPIO配置

1、时钟配置

1.0 关闭看门狗和写使能

EALLOW; //写使能，写寄存器之前必须有
SysCtrlRegs.WDCR= 0x0068;  //关闭看门狗
EDIS; //写失能，写完之后关闭

DSP的寄存器是有保护的，修改所有寄存器，写使能都必须要打开，写完要关闭。

1.1 系统时钟源配置

时钟通道图，CPU最高支持150M，需要配置的地方：OSCOFF、PLLCR、DIVSEL。

DSP28335学习记录（一）

外部晶振是30M，CPU需要150M，所以需要5倍频。

PLL只有2，4，6，8，10倍频，所以通过先10倍频，再2分频，最后得到150M

// Initialize the PLL control: PLLCR and DIVSEL
// DSP28_PLLCR and DSP28_DIVSEL are defined in DSP2833x_Examples.h
InitPll(DSP28_PLLCR,DSP28_DIVSEL);

DSP28_PLLCR = 10

DSP28_DIVSEL = 2

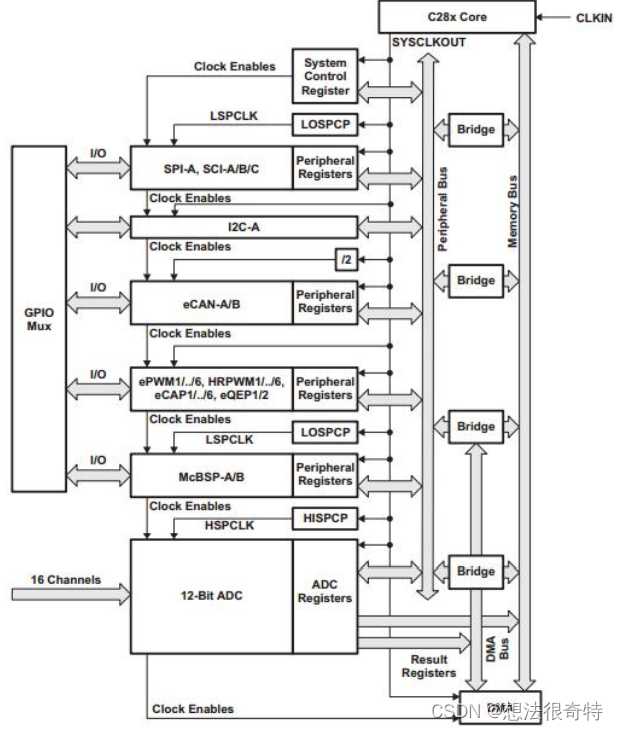

1.2 外设时钟

外设时钟分两种：高速外设时钟，低速外设时钟。

DSP28335学习记录（一）

  1. SPI-A、SCI-A/B/C的基时钟来源是主频通过LOSPCP（低频时钟寄存器）的分频而得到的。
  2. I2C-A的基时钟来源是直接来源于主时钟。
  3. GPIO的时钟不通过分频，直接为主频时钟。
  4. eCAN-A/B的基时钟来源于主频时钟的二分频。
  5. EPWM1~6、HRPWM 16、ECAP16、EQEP1~2的基时钟，直接来源于主时钟。
  6. McBSP-A/B的基时钟来源是主频通过LOSPCP（低频时钟寄存器）的分频而得到的。
  7. 12的通道的 12-Bit ADC 的基时钟来源是主频通过HISPCP（高频时钟寄存器）的分频而得到的。
  8. DMA的基时钟来源是直接来源于主时钟。

PS：LSPCLK最高为37.5Mhz、HSPCLK最高为75Mhz

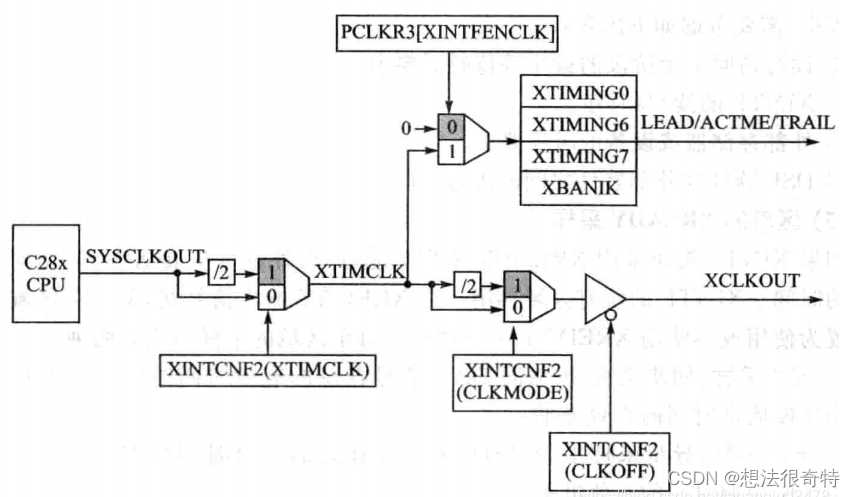

1.3 外部扩展接口时钟

DSP28335学习记录（一）

// XCLKOUT to SYSCLKOUT ratio.  By default XCLKOUT = 1/4 SYSCLKOUT
// XTIMCLK = SYSCLKOUT/2
XintfRegs.XINTCNF2.bit.XTIMCLK = 1;
// XCLKOUT = XTIMCLK/2
XintfRegs.XINTCNF2.bit.CLKMODE = 1;
// Enable XCLKOUT
XintfRegs.XINTCNF2.bit.CLKOFF = 0;

1.4 其他外设时钟使能

代码：1：使能。0：关闭

// Peripheral clock enables set for the selected peripherals.
// If you are not using a peripheral leave the clock off
// to save on power.
//
// Note: not all peripherals are available on all 2833x derivates.
// Refer to the datasheet for your particular device.
//
// This function is not written to be an example of efficient code.

   SysCtrlRegs.PCLKCR0.bit.ADCENCLK = 1;    // ADC

   // *IMPORTANT*
   // The ADC_cal function, which  copies the ADC calibration values from TI reserved
   // OTP into the ADCREFSEL and ADCOFFTRIM registers, occurs automatically in the
   // Boot ROM. If the boot ROM code is bypassed during the debug process, the
   // following function MUST be called for the ADC to function according
   // to specification. The clocks to the ADC MUST be enabled before calling this
   // function.
   // See the device data manual and/or the ADC Reference
   // Manual for more information.

   ADC_cal();


   SysCtrlRegs.PCLKCR0.bit.I2CAENCLK = 1;   // I2C
   SysCtrlRegs.PCLKCR0.bit.SCIAENCLK = 1;   // SCI-A
   SysCtrlRegs.PCLKCR0.bit.SCIBENCLK = 1;   // SCI-B
   SysCtrlRegs.PCLKCR0.bit.SCICENCLK = 1;   // SCI-C
   SysCtrlRegs.PCLKCR0.bit.SPIAENCLK = 1;   // SPI-A
   SysCtrlRegs.PCLKCR0.bit.MCBSPAENCLK = 1; // McBSP-A
   SysCtrlRegs.PCLKCR0.bit.MCBSPBENCLK = 1; // McBSP-B
   SysCtrlRegs.PCLKCR0.bit.ECANAENCLK=1;    // eCAN-A
   SysCtrlRegs.PCLKCR0.bit.ECANBENCLK=1;    // eCAN-B

   SysCtrlRegs.PCLKCR0.bit.TBCLKSYNC = 0;   // Disable TBCLK within the ePWM
   SysCtrlRegs.PCLKCR1.bit.EPWM1ENCLK = 1;  // ePWM1
   SysCtrlRegs.PCLKCR1.bit.EPWM2ENCLK = 1;  // ePWM2
   SysCtrlRegs.PCLKCR1.bit.EPWM3ENCLK = 1;  // ePWM3
   SysCtrlRegs.PCLKCR1.bit.EPWM4ENCLK = 1;  // ePWM4
   SysCtrlRegs.PCLKCR1.bit.EPWM5ENCLK = 1;  // ePWM5
   SysCtrlRegs.PCLKCR1.bit.EPWM6ENCLK = 1;  // ePWM6
   SysCtrlRegs.PCLKCR0.bit.TBCLKSYNC = 1;   // Enable TBCLK within the ePWM

   SysCtrlRegs.PCLKCR1.bit.ECAP3ENCLK = 1;  // eCAP3
   SysCtrlRegs.PCLKCR1.bit.ECAP4ENCLK = 1;  // eCAP4
   SysCtrlRegs.PCLKCR1.bit.ECAP5ENCLK = 1;  // eCAP5
   SysCtrlRegs.PCLKCR1.bit.ECAP6ENCLK = 1;  // eCAP6
   SysCtrlRegs.PCLKCR1.bit.ECAP1ENCLK = 1;  // eCAP1
   SysCtrlRegs.PCLKCR1.bit.ECAP2ENCLK = 1;  // eCAP2
   SysCtrlRegs.PCLKCR1.bit.EQEP1ENCLK = 1;  // eQEP1
   SysCtrlRegs.PCLKCR1.bit.EQEP2ENCLK = 1;  // eQEP2

   SysCtrlRegs.PCLKCR3.bit.CPUTIMER0ENCLK = 1; // CPU Timer 0
   SysCtrlRegs.PCLKCR3.bit.CPUTIMER1ENCLK = 1; // CPU Timer 1
   SysCtrlRegs.PCLKCR3.bit.CPUTIMER2ENCLK = 1; // CPU Timer 2

   SysCtrlRegs.PCLKCR3.bit.DMAENCLK = 1;       // DMA Clock
   SysCtrlRegs.PCLKCR3.bit.XINTFENCLK = 1;     // XTIMCLK
   SysCtrlRegs.PCLKCR3.bit.GPIOINENCLK = 1;    // GPIO input clock

其中，

ADC配置：

        SysCtrlRegs.PCLKCR0.bit.ADCENCLK = 1;    // ADC时钟开启，必须在ADC_cal()前。

        ADC_cal();  // 须要有！，勇于ADC校准值、OTP进入ADCREFSEL和ADCOFFTRIM寄存器等预处理工作。

ePWM配置：必须先关闭TBCLK，修改寄存器，再打开TCBCLK。

SysCtrlRegs.PCLKCR0.bit.TBCLKSYNC = 0;   // Disable TBCLK within the ePWM

SysCtrlRegs.PCLKCR0.bit.TBCLKSYNC = 1;   // Enable TBCLK within the ePWM

2、GPIO配置

GPIO的配置步骤：

1，写使能

2，配置系统是时钟源

3，使能GPIO外设时钟

4，配置IO口属性

5，设置IO口数值

6，关闭写使能

28335共有88个IO口，配置寄存器分成3组：GPAxxx，GPBxxx，GPCxxx

IO口的属性：

  • 复用选择，xxxMUX。00：普通IO；01,10,11：分别复用1，2，3。详见手册。
  • 输入输出方向选择，xxxDIR。0：输入模式（默认）；1：输出模式。
  • 是否上拉，xxxPUD。0：使能上拉(GPIO 12~87的默认配置)；1：关闭上拉(GPIO 0~11的默认配置)。
  • 量化滤波(仅A，B组IO有)采样周期，xxxCTRL。
  • 量化滤波(仅A，B组IO有)采样次数，xxxQSEL。

其中，

  1. 复用选择，xxxMUX分MUX1配置GPIO 0~15，MUX2配置GPIO 16~31。
  2. 量化滤波采样次数，xxxQSEL分为2组：xxxQSEL1配置GPIO 0~15，xxxQSEL2配置GPIO 16~31。
    00：为同步时钟输入，不采样。
    01：3采样
    10：6采样
    11：设置模式为外设时提供异步时钟信号
  3. 量化滤波采样周期，xxxCTRL属性：
    xxxCTRL定义为结构体，细分出4个寄存器：
    QUALPRD0，QUALPRD1，QUALPRD2，QUALPRD3
    分别配置GPIO 0~7，8~15，16~23，24~31。
    赋值0x00~0xFF，物理意义：采样周期T=(2^n)*Tsysclkout （ 0x00<=n<=0xff）。

IO口的赋值操作：

  • xxxDAT寄存器：直接把一组IO整体赋值
  • xxxSET寄存器
    1：输出高电平
    0：忽略
  • xxxCLEAR寄存器
    1：输出低电平
    0: 忽略
  • xxxOGGLE寄存器
    1：输出翻转电平
    0：忽略

例程：简单使IO口输出高电平

库函数版：

   // Disable the watchdog
   DisableDog(); //关闭看门狗

   // Initialize the PLL control: PLLCR and DIVSEL
   // DSP28_PLLCR and DSP28_DIVSEL are defined in DSP2833x_Examples.h
   InitPll(DSP28_PLLCR,DSP28_DIVSEL); //配置时钟源

    EALLOW;

	SysCtrlRegs.PCLKCR3.bit.GPIOINENCLK = 1;// 开启GPIO时钟

	//端口配置
	GpioCtrlRegs.GPCMUX1.bit.GPIO68=0;//设置为通用GPIO功能
	GpioCtrlRegs.GPCDIR.bit.GPIO68=1;//设置GPIO方向为输出
	GpioCtrlRegs.GPCPUD.bit.GPIO68=0;//使能GPIO上拉电阻

    GpioDataRegs.GPCSET.bit.GPIO68=1; //端口置为1

    EDIS;

纯寄存器方式：

    EALLOW;
    SysCtrlRegs.WDCR= 0x0068; //关闭看门狗

    SysCtrlRegs.PLLSTS.bit.DIVSEL = 0; //PLLCR配置前，将DIVSEL赋值0
    SysCtrlRegs.PLLSTS.bit.MCLKOFF = 1;  //PLLCR配置前，关闭时钟丢失检测
    SysCtrlRegs.PLLCR.bit.DIV = 10; //10倍频
    while(SysCtrlRegs.PLLSTS.bit.PLLLOCKS != 1); //配置PLL之后等待稳定
    SysCtrlRegs.PLLSTS.bit.MCLKOFF = 0; //开启时钟丢失检测
    SysCtrlRegs.PLLSTS.bit.DIVSEL = 2; //切换到1，2直接切换。切换到3时，先切换2，等待PLL稳定后(50us)，在切换到3


    SysCtrlRegs.PCLKCR3.bit.GPIOINENCLK = 1;// 开启GPIO时钟

    //端口配置
    GpioCtrlRegs.GPCMUX1.bit.GPIO68=0;//设置为通用GPIO功能
    GpioCtrlRegs.GPCDIR.bit.GPIO68=1;//设置GPIO方向为输出
    GpioCtrlRegs.GPCPUD.bit.GPIO68=0;//使能GPIO上拉电阻

    GpioDataRegs.GPCSET.bit.GPIO68=1; //端口置为1

    EDIS;

待续。
