CANOE入门(一）

CANoe是Vector公司的针对汽车电子行业的总线分析工具，现在我用CANoe7.6版本进行介绍，其他版本功能基本差不多。

硬件我使用的是CAN case XL.

1,CANoe软件的安装很简单，先装驱动，再装软件。安装完成，插上USB，连接硬件，这样在控制面板中,Vector Hardware 进行查看

通过查看信息可知，CANcaseXL中的两个piggy，一个是251（高速CAN），一个是7269（LIN），另外常用的还有1054（低速CAN，或称容错CAN），因为CANcaseXL中只能支持两路通讯，这样piggy可以自由组合

2,硬件连接正常，打开CANoe软件

File->New Configuration 可以选择新建工程的模版，我们这里选择CAN_500kBaud.tcn,这样新建了波特率为500K CAN工程，可以File->Save Configuration,进行保存

3,接下来就要使用CAN db++ Editor工具对总线网络节点，消息，信号，进行定义了。

点击工具栏的这个图标，或开始菜单中找这个工具启动

启动后，File->Create Database,选择CANTemplate.dbc,选择目录及文件名，进行保存

右键 Network nodes->New ，进行网络节点的定义,这里只需要填写Name即可，例如：Node_A

然后添加Node_B，完成后如下图，这样在Network nodes目录下面添加出来两个节点

节点添加完成后，下一步添加CAN消息，右键Messages->New,这是需要定义名称，ID，DLC等信息，如下：

然后在Transmitters页面，点击Add按钮，添加Node_A为发送节点，意思就是说，此消息是从Node_A节点发送出来的

其实还有一种方法就是，此时暂时不定义发送节点，然后直接以拖曳的方式拖曳到发送节点上，功能上是一样的

有了消息，消息里携带的东西自然是信号咯，那么我们开始创建一个信号

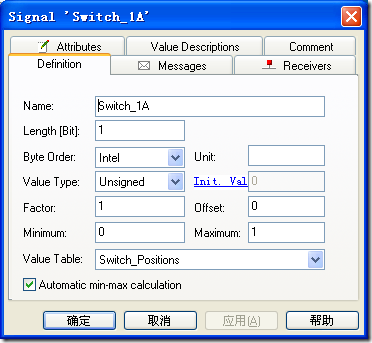

右键Signals->New,填写如下信息

信号当然要放到消息中咯，切换到Messages页面，Add 我们刚刚建立的Message_A,当然和上面一样，采用拖曳的方式从Signal到Message中建立关联也是可以的。

上面信息中Intel模式和Motorola格式的区别如下：

用0和1来表示开关信号状态似乎还不是很直观，我们可以使用on和off来表示就好了，于是View->Value Tables,右键空白处->New，键入如下信息：

定义好了之后，还需要跟信号进行关联。右键需要关联的信号->Edit Signal,Value Table 中关联刚才建立的那个Value Talbe项

这样一个信号就完成了，另外还需要加一个类似的信号，可以点击Signal根目录，在右边选择Signal复制，及粘贴，然后双击复制好的Signal后，进行一些编辑，然后用上面方法关联Message即可快速建立第二个信号了，是不是很方便

继续添加第三个信号，Indicator_A，跟上面一样，但是我这个信号想放在Message的第二个字节的位置，怎么办？

其实很简单，有两种方法：第一种，右键已经关联好的，即在Message目录下的信号，Edit mapped signal，在弹出的对话框中的Startbit中填8，这样就这个信号就跑到该消息的第二个字节中了。第二种方法，右键该消息->Edit Message,在Layout页面中，拖动信号的色块进行移动

以上Message_A消息及消息下所定义已经定义完成

如法炮制另外一个消息Message_B，完成后如下图。

下面创建环境变量，右键Environment variables

陆续把其他环境变量加好，Indicator的Access属性为Write哦，加完如下：

数据库的定义这款基本上就OK了。保存后关闭CANdb++ Editor,回到CANoe主程序中。

请在Configuration->Options->Configuration Settings->Channel Usage 设置使用的通讯通道，因为这个只需要1路CAN，其他都设置为0就可以。

点这个选项页面可出现Simulate Setup 界面

右键Databases->Add,把刚刚创建好的dbc给加载进来，之后再连线上右键->Insert Network Node

结果如下：

右键这个ECU模块->Configuration,在Network Node 选择Node_A,完成，然后添加Node_B

完成后如下图，这样dbc与CANoe的关联就好了。

4，界面设计

网络及相应的关系设置好之后，应该设计界面了，一个良好的界面可以直观的显示及控制各种信号。

界面设计工具有两种：一种是Panel Designer,新的界面设计工具，另外一种是Panel Editor是老的界面设计工具，无论采用何种工具设计的界面，都可以和CANoe很好的兼容，没有问题。下面我们先用第一种界面设计工具来完成界面的设计

点击工具栏的这个图标或File->Open Panel Designer,打开界面编辑器，界面如下：

保存一下该界面，起名为Panel_A,一个空的界面上可以放置右上边若干组件。放置好之后，选中界面上的组件的时候，右下侧回显示当前选中的组件的属性，可以更改相应的大小位置等，但最重要的是Symbol属性，这里要说一下，每个界面组件也都需要与CANoe关联，否则单纯的界面是没有任何意义的，关联主要是信号和环境变量，在Symbol属性的Symbol Filter属性中可以进行选择，我们这里关联的是环境变量，所以选择Environment Variable，然后再点击上面的Symbol属性，然后在弹出的页面中选择相应关联的变量

完成后可以按同样的方法设计Panel_B,也可以Save As 的方法快速建立同样的Panel但是与环境变量的关联和界面的文字需要进行微调。这样两个Panel都已完成。也已经建立了与CANoe之间的关联。

5，CAPL编程

所有的前期准备工作和组装工作都已完成，现在需要编写程序使整个系统有机的运行起来。回到CANoe的Simulation Setup界面，然后点击Node_A模块的，像铅笔一样的图标，填写程序名称，这里Node_A,然后打开编程界面，完成以下程序。然后完成Node_B程序。小技巧：如果背不出具体的消息名称，信号名称或环境变量，可以右键程序空白处，你会得到意外的惊喜，试试看。
